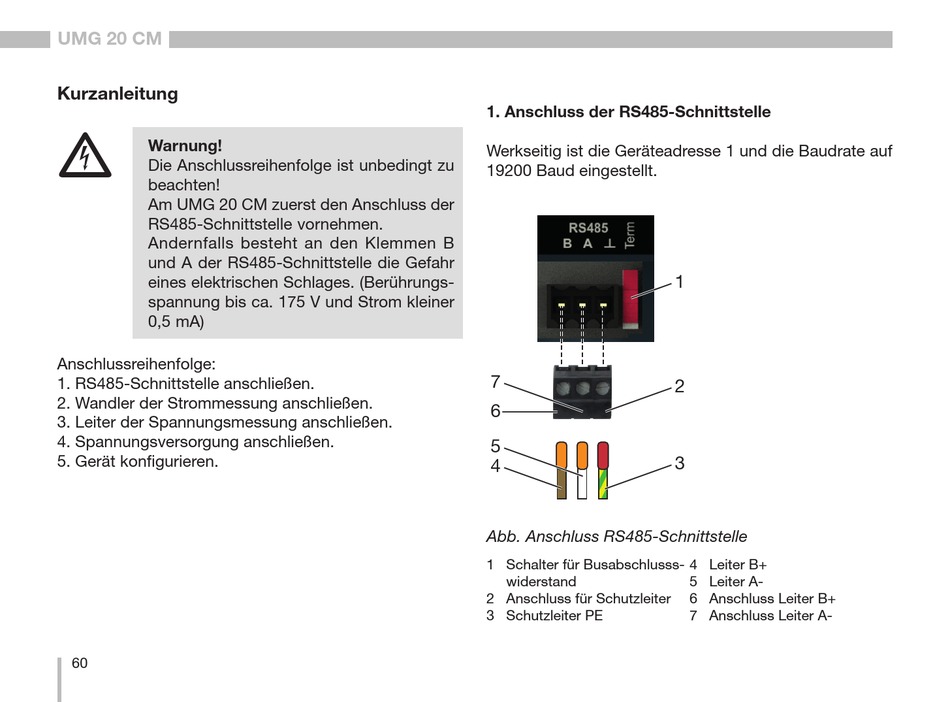

UMG 20 CM
Kurzanleitung
c
Warnung!
Die Anschlussreihenfolge ist unbedingt zu
beachten!
Am UMG 20 CM zuerst den Anschluss der
RS485-Schnittstelle vornehmen.
Andernfalls besteht an den Klemmen B
und A der RS485-Schnittstelle die Gefahr
eines elektrischen Schlages. (Berührungs-
spannung bis ca. 175 V und Strom kleiner
0,5 mA)
Anschlussreihenfolge:
1. RS485-Schnittstelle anschließen.
2. Wandler der Strommessung anschließen.
3. Leiter der Spannungsmessung anschließen.
4. Spannungsversorgung anschließen.
5. Gerät konfigurieren.
60
1. Anschluss der RS485-Schnittstelle
Werkseitig ist die Geräteadresse 1 und die Baudrate auf
19200 Baud eingestellt.
7
6
5
4
Abb. Anschluss RS485-Schnittstelle
1 Schalter für Busabschlusss-
widerstand
2 Anschluss für Schutzleiter
3 Schutzleiter PE
1
2
3
4 Leiter B+
5 Leiter A-
6 Anschluss Leiter B+
7 Anschluss Leiter A-
