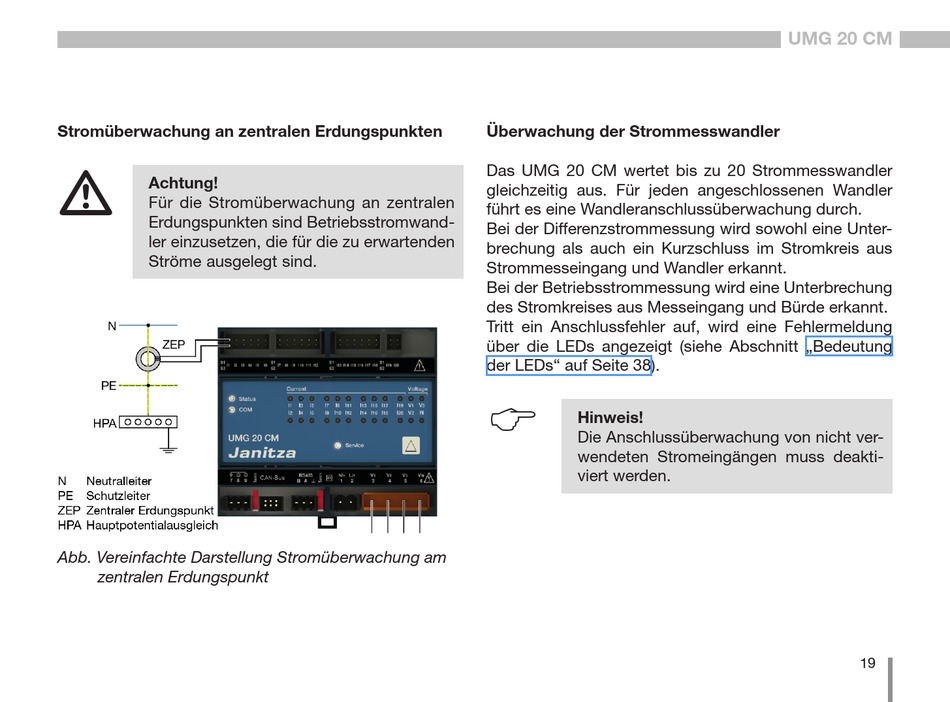

Stromüberwachung an zentralen Erdungspunkten
m
Achtung!
Für die Stromüberwachung an zentralen
Erdungspunkten sind Betriebsstromwand-
ler einzusetzen, die für die zu erwartenden
Ströme ausgelegt sind.
Abb. Vereinfachte Darstellung Stromüberwachung am
zentralen Erdungspunkt
Überwachung der Strommesswandler
Das UMG 20 CM wertet bis zu 20 Strommesswandler
gleichzeitig aus. Für jeden angeschlossenen Wandler
führt es eine Wandleranschlussüberwachung durch.
Bei der Differenzstrommessung wird sowohl eine Unter-
brechung als auch ein Kurzschluss im Stromkreis aus
Strommesseingang und Wandler erkannt.
Bei der Betriebsstrommessung wird eine Unterbrechung
des Stromkreises aus Messeingang und Bürde erkannt.
Tritt ein Anschlussfehler auf, wird eine Fehlermeldung
über die LEDs angezeigt (siehe Abschnitt „Bedeutung
der LEDs" auf Seite 38).
C
Hinweis!
Die Anschlussüberwachung von nicht ver-
wendeten Stromeingängen muss deakti-
viert werden.
UMG 20 CM
19
