Anschluss am Gerät
Anschluss (2) mit dem Schutzleiter PE (3) verbinden.
Ist das Gerät das erste oder letzte Gerät innerhalb einer
Modbus
-Linie, muss der Abschlusswiderstand durch
®
Hochschieben des Schalters für den Busabschlusswi-
derstand (1) zugeschaltet werden.
C
Hinweis!
Der Schirm darf nur einseitig aufgelegt
werden!

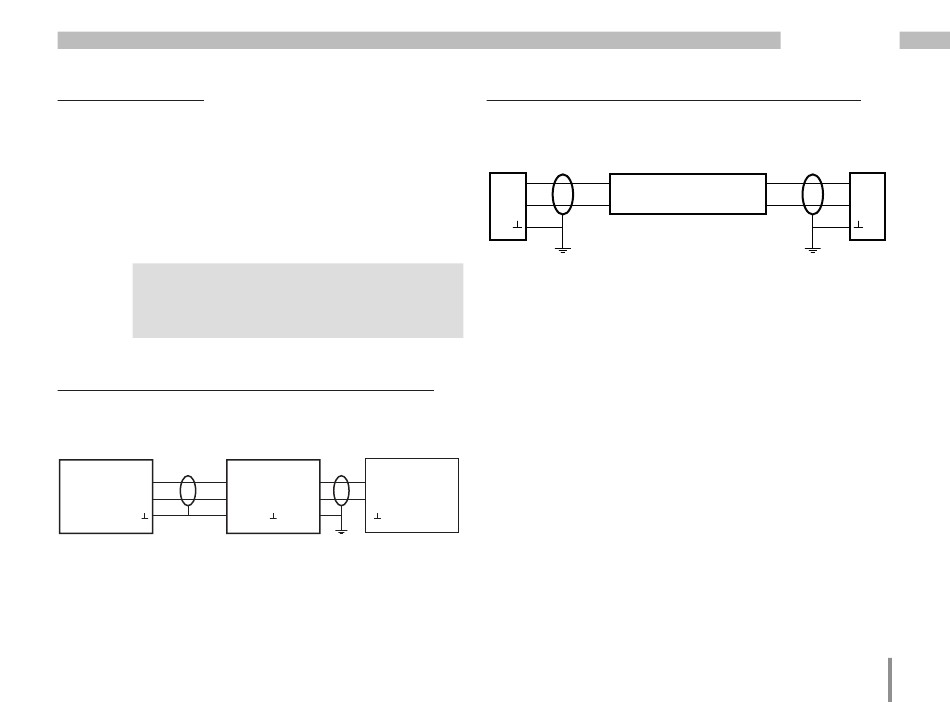

RS485-Verbindung innerhalb eines Schaltschrankes
Geräte mit galvanischer Trennung dürfen nicht an den
Masseanschluss angeschlossen werden!
UMG 20 CM
B
A
(ohne galv. Trennung)
(ohne galv. Trennung)
UMG 20 CM
z.B. UMG 604
B
B
A
A
(mit galv. Trennung)
RS485-Verbindung Schaltschrank zu Schaltschrank
Die Modbus
-Anschlüsse B und A müssen galvanisch
®
getrennt werden.
B
Galvanisch isoliert, z.B.:
Janitza K-1075
A
2. Strommesseingänge I1-I20
Wandler an den Steckerklemmen S1 und S2 des jeweili-
gen Strommesseingangs (I1 bis I20) anschließen.
3. Spannungsmessung VN, V1 – V3
Neutralleiter (N) an Klemme VN anschließen.
L1 an Klemme V1 anschließen.
L2 an Klemme V2 anschließen.
L3 an Klemme V3 anschließen.
4. Spannungsversorgung N/- und L/+
Neutralleiter (N) an Klemme N/- anschließen.
L1 (bzw. L2 oder L3) an L/+ anschließen.
UMG 20 CM
B
A
61
