UMG 20 CM
Messbereichserweiterung bei der Differenz-
strommessung (optional)
Für das UMG 20 CM besteht die Möglichkeit, den
Messbereich bei der Differenzstrommessung von
1.000 mA durch den Einsatz einer zusätzlichen Bürde
auf 14.000 mA bzw. 15.000 mA zu erweitern.
m
Achtung!
Die zusätzliche Bürde ist direkt an den
Anschlüssen des Differenzstrom-Mess-
wandlers anzuschließen. Die Verwen-
dung von Doppeladerendhülsen ist nicht
zulässig.
Für die Anschlussleitung zum UMG 20 CM
sind verdrillte Leitungen zu verwenden.
56

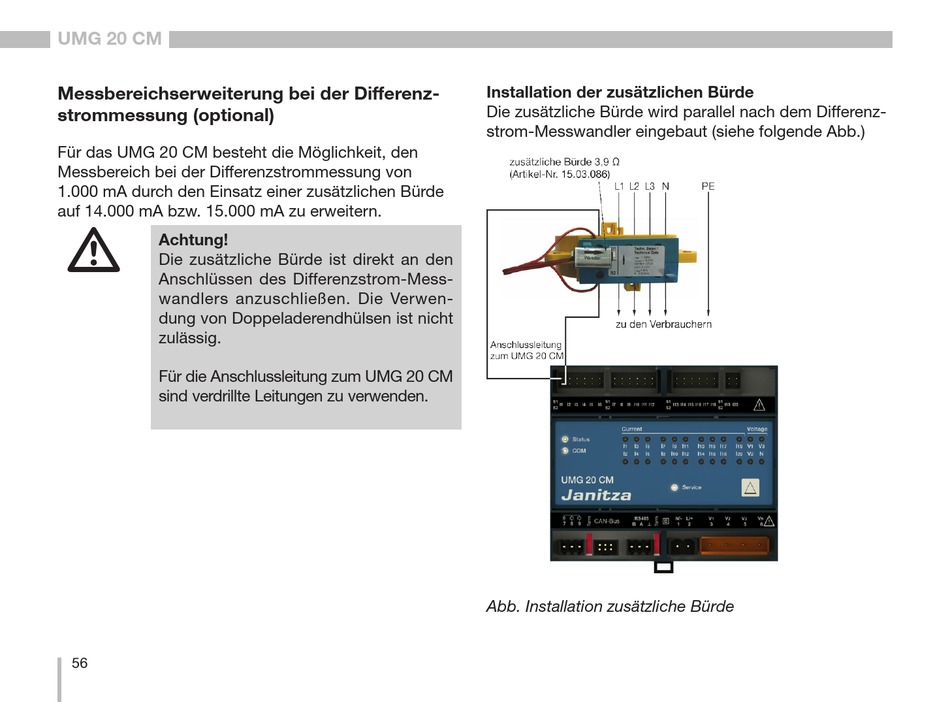

Installation der zusätzlichen Bürde
Die zusätzliche Bürde wird parallel nach dem Differenz-
strom-Messwandler eingebaut (siehe folgende Abb.)
Abb. Installation zusätzliche Bürde
