6 Montage | Montage vorbereiten
20 mm
0.97"
35 mm
1.38"
40 mm
1.57"
20 mm

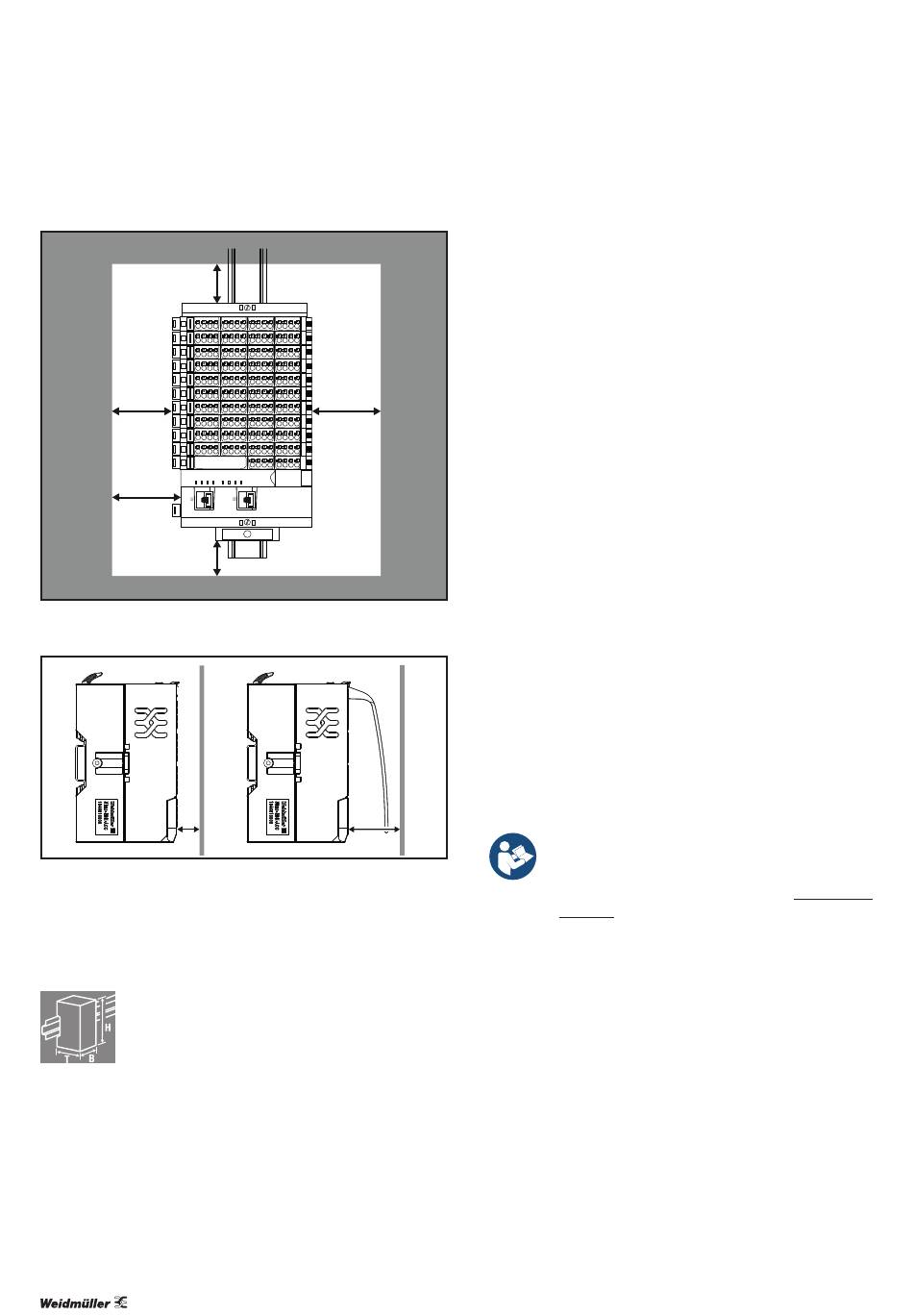

Mindestabstände bei vertikaler Montage
10
mm
Mindestabstand zur Schaltschranktür (ohne/mit Schwenkmarkierer)
Platzbedarf berechnen
Der Platzbedarf für eine u-control-Station (horizontale Mon-
tage) mit n Modulen berechnet sich wie folgt:
Höhe: 120 mm
+ 2
40 mm
x
= 200 mm
Breite: 8 mm
+ 52 mm
+ n
11,5 mm
x
+ 11,5 mm
+ 2
20 mm
x
= 111,5 mm + n
40
40 mm
1.57"
0.97"
Abstände oben und unten
Abschlussplatte und Endwinkel
seitliche Abstände
11,5 mm
x
Für die vertikale Montage sind Höhe und Breite auszutau-
schen. Bei der Berechnung der Höhe sind 4,5 mm für den
Endwinkel MEW 35/1 (Best.-Nr. 1805610000) zu addieren.
Montagereihenfolge
Eine u-control-Station kann nur in dieser Reihenfolge (von
links bzw. unten beginnend) aufgebaut werden:
– Endwinkel
– Steuerung
– Bis zu 64 aktive Module
– Abschlussplatte und Endwinkel
Falls die Station bereits konfiguriert wurde, gehen Sie nach
der entsprechenden Montagezeichnung vor. Wenn Sie die
Station selbst konfigurieren, beachten Sie folgende Hinwei-
se:
– Achten Sie auf die maximale Strombelastbarkeit
(s. Abschnitt 4.8)!
– Darüber hinaus ist die Reihenfolge der Module beliebig.
Um die Station möglichst übersichtlich zu gestalten, emp-
fehlen wir jedoch die Anordnung nach Funktionen sor-
tiert.
Anordnung von sicheren Einspeisemodulen
Ein sicheres Einspeisemodul (PF-O-xDI-SIL) kann an jeder be-
liebigen Stelle in der u-control-Station platziert werden. Alle
folgenden Ausgangsmodule bis zum nächst folgenden PF-
O-Modul werden sicher abgeschaltet (Sicherheitssegment).
Innerhalb einer Station können auch mehrere PF-O-SIL-Mo-
dule/Sicherheitssegmente angeordnet werden.
30 mm
Vorbereitung und erforderliches Werkzeug
Die Tragschiene muss bereits montiert sein. Für die mecha-
nische Montage der u-control-Station benötigen Sie einen
Schraubendreher (3 mm).
▶ Legen Sie die Module in der vorgesehenen Reihenfolge
bereit.
▶ Prüfen Sie, ob an beiden Endwinkeln der Tragschienenfuß
Endwinkel
beweglich ist. Ggf. lösen Sie die Befestigungsschraube,
Steuerung
bis der Tragschienenfuß locker bewegt werden kann.
n Module
▶ Falls noch nicht geschehen, montieren Sie eine Erdungs-
klemme an der Tragschiene.
Handbuch u-control
Beim Einsatz von sicheren Einspeisemodulen
beachten Sie unbedingt auch das Handbuch
Module zur funktionalen Sicherheit.
Das Handbuch können Sie von der Weidmüller
Website herunterladen.
2603990000/07/03.2023
