6.5
SD-Karte einsetzen

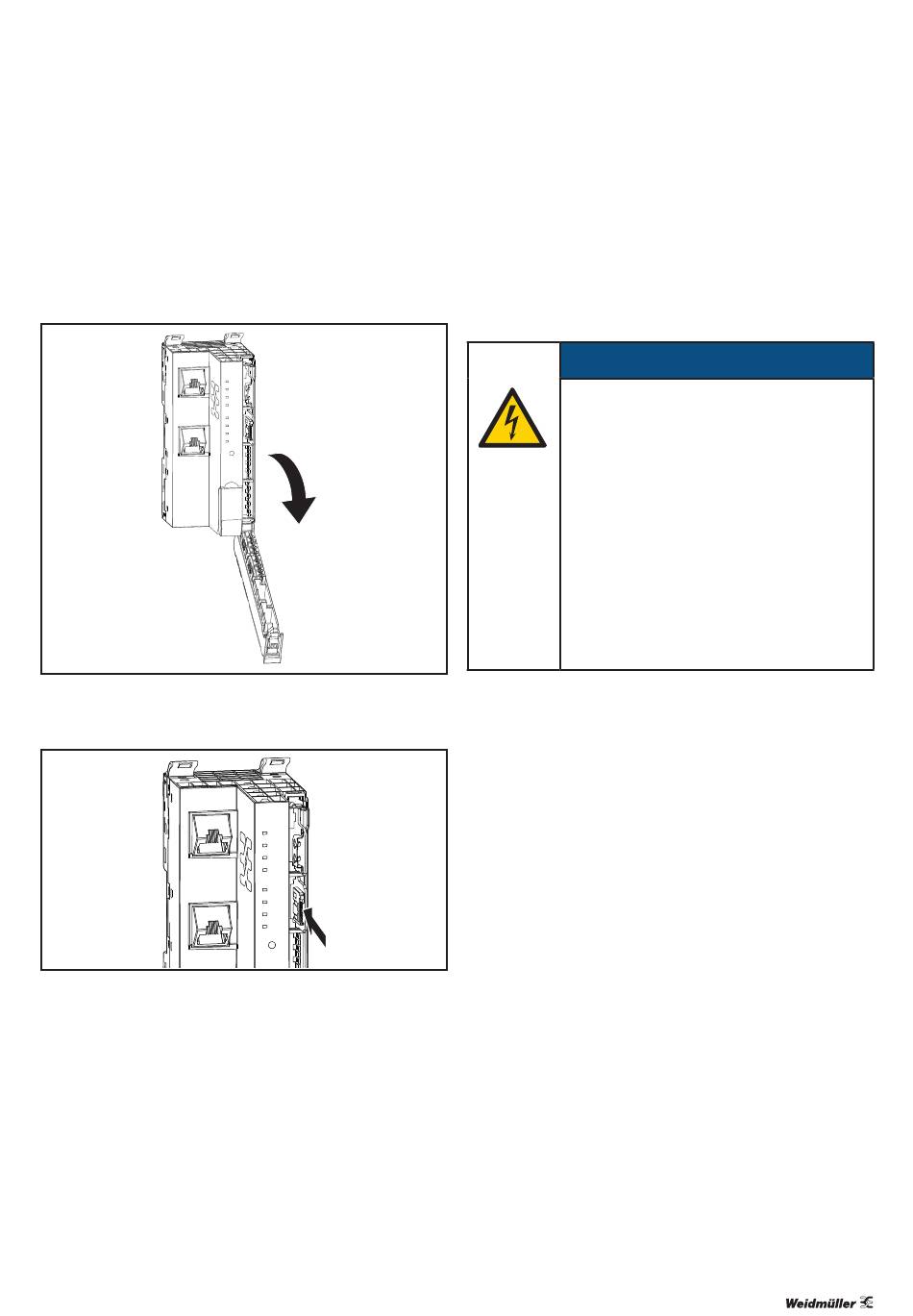

▶ Entriegeln Sie den Anschlussrahmen und öffnen Sie ihn
so weit wie möglich (mindestens um 90°).
Anschlussrahmen öffnen
▶ Setzen Sie die SD-Karte wie gezeigt ein.
SD-Karte einsetzen
▶ Schließen Sie den Anschlussrahmen.
2603990000/07/03.2023
6.6
Isolationsprüfung
Isolationsprüfungen an der u-control-Station sind entspre-
chend den nationalen Vorschriften durchzuführen, in jedem
Fall unbedingt vor jeder Inbetriebnahme.
Zerstörung des Produkts durch zu hohe
Prüfspannung!
Beachten Sie bei der Isolationsprüfung:
– Innerhalb eines Kanals darf die Prüfspan-
nung zwischen 24 V und GND maximal
28,8 V betragen!
– An allen anderen Anschlusspunkten kann
eine Prüfspannung von max. 500 V ange-
legt werden.
– An den Modulen UR20-4RO-SSR-255 und
UR20-4RO-CO-255 können bis zu 4000 V
angelegt werden:
– zwischen den vier Kanälen
– zwischen einem Kanal und der System-
1) Wir empfehlen, 24 V und GND an allen Versorgungsste-
ckern kurzzuschließen (Steuerung, Einspeisemodule, sichere
Einspeisemodule und PLC-Module).
Handbuch u-control
6 Montage | SD-Karte einsetzen
ACHTUNG
1)
spannung
45
