4 Projektierung | Anschließbare u-remote-I/O-Module
4

Projektierung

4.1
Anschließbare u-remote-I/O-Module
Die Release-Notes der Steuerungen beschreiben,
welche u-remote-Module von welcher Firmware-
Version unterstützt werden. Sie können die
Release-Notes von der Weidmüller Website her-
unterladen.
▶ Beachten Sie die Angaben in den Release-Notes.
4.2

Reihenfolge und Anordnung von Modulen

Die u-control-Station ist für die Montage an einer Profilschie-
ne (35 × 7,5 mm oder 35 x 15 mm) aus Stahl oder verzink-
tem Stahl nach EN 60715 vorgesehen.
– Eine u-control-Station darf maximal 1 m breit
gebaut werden. Es können an eine Steuerung
also bis zu 82 Module (davon maximal 64
aktive Module) angereiht werden.
Eine u-control-Station kann nur in dieser Reihenfolge (von
links bzw. unten beginnend) aufgebaut werden:
– Endwinkel
– Steuerung
– Bis zu 82 Module (davon max. 64 aktive Module)
– Abschlussplatte und Endwinkel
Es dürfen nur maximal drei passive Module (Potentialver-
teilungsmodul, Einspeisemodul oder Leermodul) direkt hin-
tereinander platziert werden. Danach muss mindestens ein
aktives Modul folgen.
Anordnung von sicheren Einspeisemodulen
Ein sicheres Einspeisemodul PF-O-xDI-SIL kann an jeder
beliebigen Stelle in der u-control-Station platziert werden.
Alle folgenden Ausgangsmodule (ausgenommen Relaismo-
dule UR20-4RO-CO-255 und UR20-4RO-SSR-255) bis zum
nächstfolgenden PF-O-Modul werden sicher abgeschaltet
(Sicherheitssegment). Innerhalb einer Station können auch
mehrere PF-O-xDI-SIL-Module/Sicherheitssegmente angeord-
net werden.
Beim Einsatz von sicheren Einspeisemodulen be-
achten Sie unbedingt auch das Handbuch Mo-
dule zur funktionalen Sicherheit.
Das Handbuch können Sie von der Weidmüller
Website herunterladen.
14
ACHTUNG
4.3

Ausrichtung der Station

Üblicherweise wird die u-control-Station an einer horizontal
angeordneten Tragschiene montiert.
42 mm
42 mm

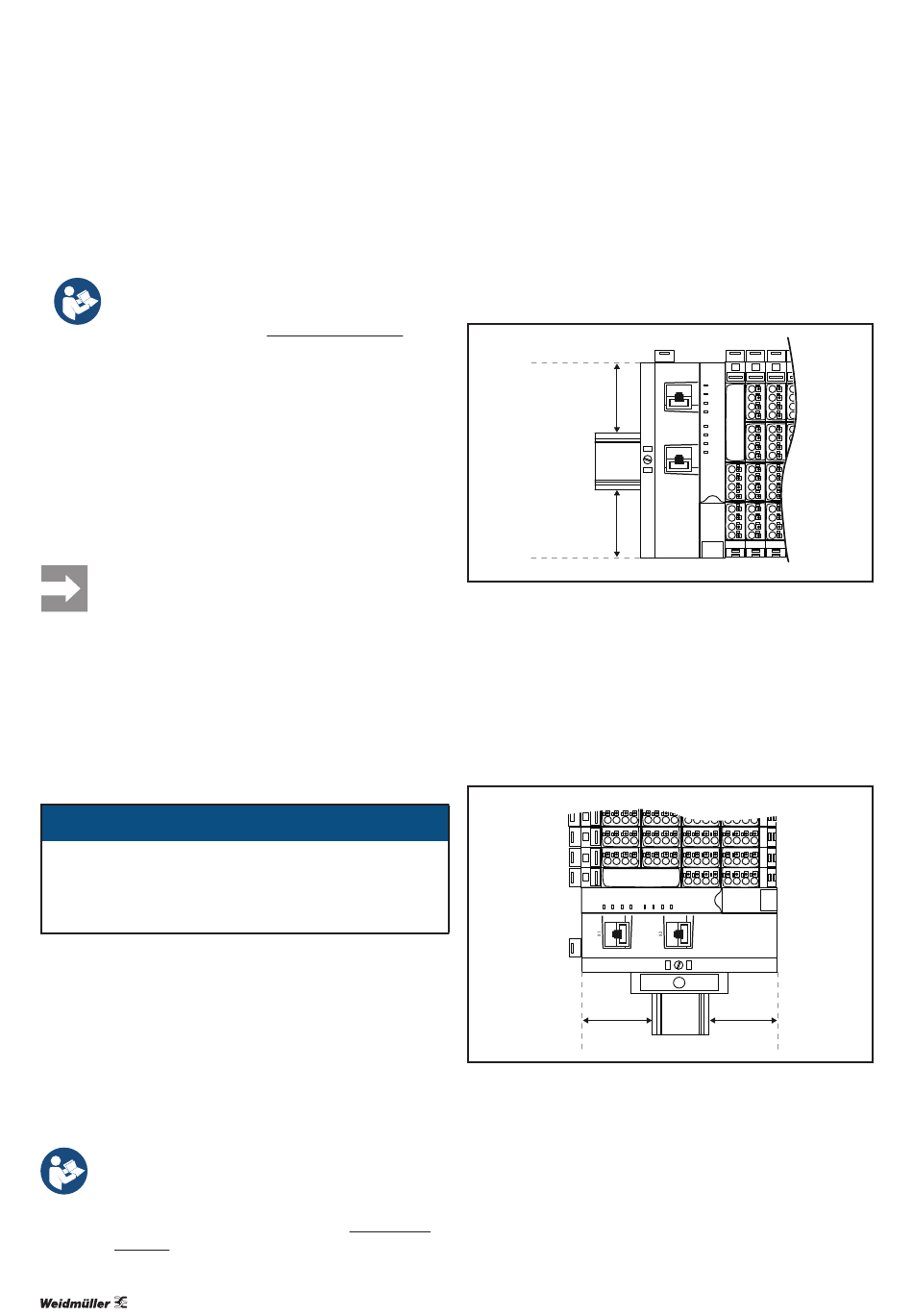

Einbaulage u-control-Station auf Tragschiene (horizontale Montage)
Die Montage an einer vertikalen Tragschiene ist ebenfalls
möglich. Hierbei wird allerdings die Wärmeabfuhr verringert,
sodass sich die Derating-Werte ändern (s. Abschnitt 4.8).
Bei senkrechter Montage muss die Steuerung immer als
erstes Modul unten angeordnet und mit einem Endwinkel
MEW 35/1 für vertikale Montage (Best.-Nr.1805610000)
gesichert werden.
Einbaulage u-control-Station auf Tragschiene (vertikale Montage)
Handbuch u-control
X1
X2
42 mm
42 mm
2603990000/07/03.2023
