6.2
u-control-Station montieren
Explosionsgefahr!
▶ Stellen Sie vor Beginn der Arbeiten sicher,
dass keine explosionsfähige Atmosphäre
herrscht!
Gefährliche Berührungsspannung!
▶ Führen Sie Montage- und Verdrahtungsar-
beiten an der u-control-Station nur im
spannungsfreien Zustand aus.
▶ Stellen Sie sicher, dass der Montageort
(Schaltschrank etc.) spannungsfrei ist!
Zerstörung des Produkts durch elektro-
statische Entladung !
Die Bauteile der u-control-Reihe können
durch elektrostatische Entladung zerstört
werden.
▶ Achten Sie auf ausreichende Erdung von
Personen und Arbeitsgerät!
Für den störungsfreien Betrieb der u-control-
Station müssen die mit der Steuerung gelie-
ferten Endwinkel unbedingt montiert werden,
damit die Station stabil fixiert ist.

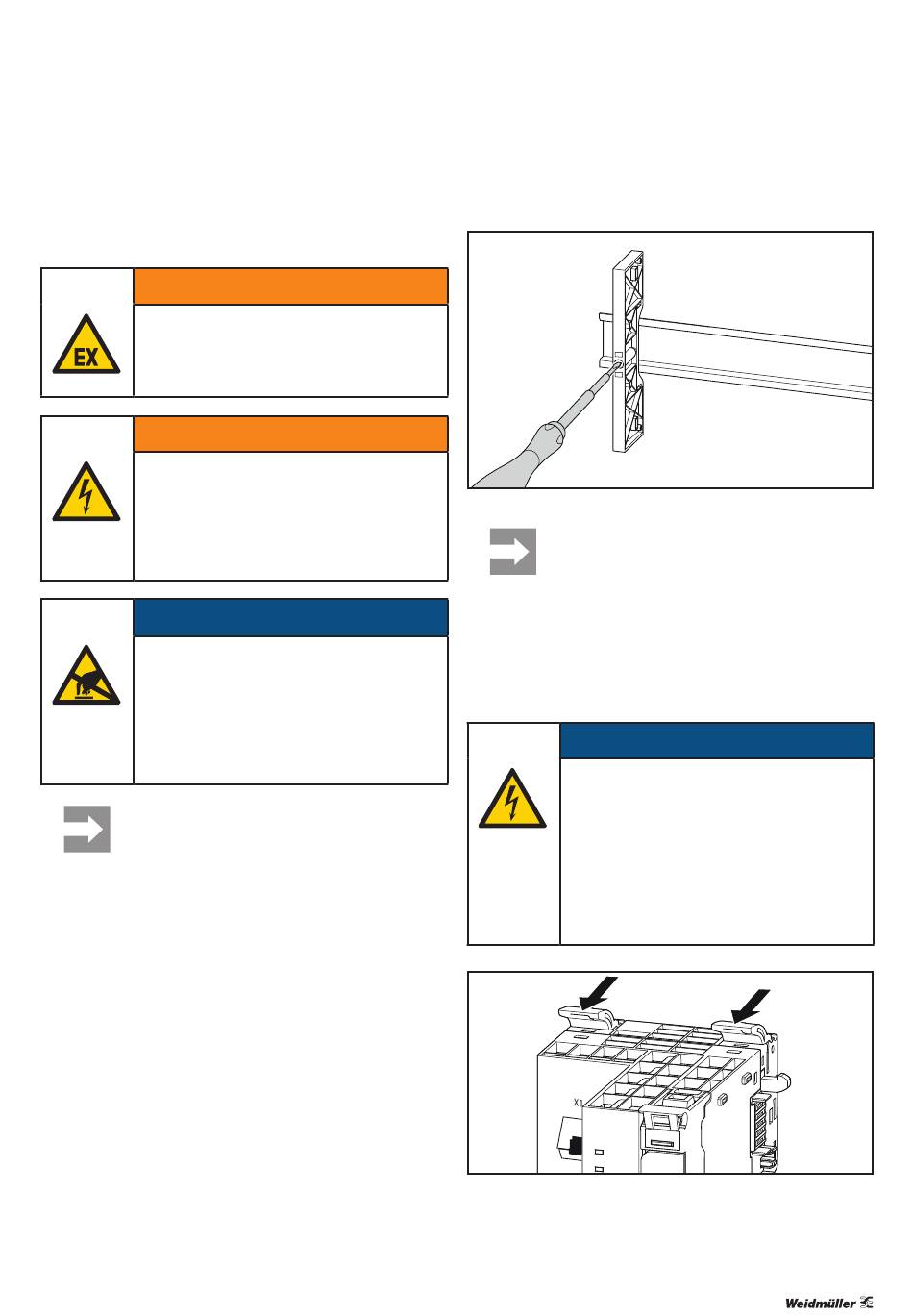

▶ Setzen Sie am linken Ende der vorgesehenen Einbaustelle
einen Endwinkel mit der Außenseite nach links auf die
Tragschiene und schrauben Sie ihn fest (Schraubendreher
3 mm).
2603990000/07/03.2023
WARNUNG
WARNUNG
ACHTUNG
Endwinkel befestigen
Achten Sie bei der Montage der u-control-
Produkte und der u-remote-Produkte auf den
doppelten Klick:
1. Beim Aufrasten auf die Tragschiene
2. Beim Zusammenschieben mit dem Nach-
barmodul.
Nur wenn beide Einrastgeräusche zu hören
sind, haben die Module die korrekte Position
und die Kontaktierung wird hergestellt.
Fehlende Erdung bei falscher Montage!
Die Erdung der Steuerung und der Module
wird nur dann sicher hergestellt, wenn die
FE-Feder an der Unterseite Kontakt zur Trag-
schiene hat.
▶ Stellen Sie sicher, dass beide Lösehebel
an der Steuerung und alle Lösehebel an
den Modulen bei der Montage zugeklappt
sind, bevor Sie sie auf die Tragschiene auf-
rasten.
Lösehebel geschlossen
Handbuch u-control
6 Montage | u-control-Station montieren
ACHTUNG
41
