7 Erdung und Schirmung
7
Erdung und Schirmung
Die Begrifflichkeiten „Erden" und „Schirmen" sind grund-
sätzlich in Personensicherheit und Anlagensicherheit zu
unterteilen. So ist eine Erde vorrangig zum Schutz von Leib
und Leben eingerichtet und wird aus diesem Grund auch als
Schutzleiter bezeichnet. Ein Schirm hingegen dient der ein-
wandfreien Funktion eines elektrotechnischen Systems und
stellt die elektromagnetische Verträglichkeit sicher.
Die wesentlichen Unterschiede zwischen den beiden Begrif-
fen sind daraus folgend die elektrotechnische Auslegung und
die Installation. Ein Schirm ist nicht dafür ausgelegt, Leistung
zu übertragen, wenngleich auch hier Ableitströme fließen
können, was aber vermieden werden muss. Ein Schutzleiter
hingegen muss zumindest kurzzeitig in der Lage sein, einen
hohen Fehlerstrom abzuleiten (IEC 60947-7-2). Die korrespon-
dierende Kurzzeitstromfestigkeit des PE-Anschlusses muss
120 A/mm² des angeschlossenen Querschnittes betragen.
Damit ein Schirmkonzept richtig funktionieren kann, muss
die Schirmimpedanz zehnmal größer sein, als die Impedanz
des Erdpotenzials.
Schirmung
Erdung

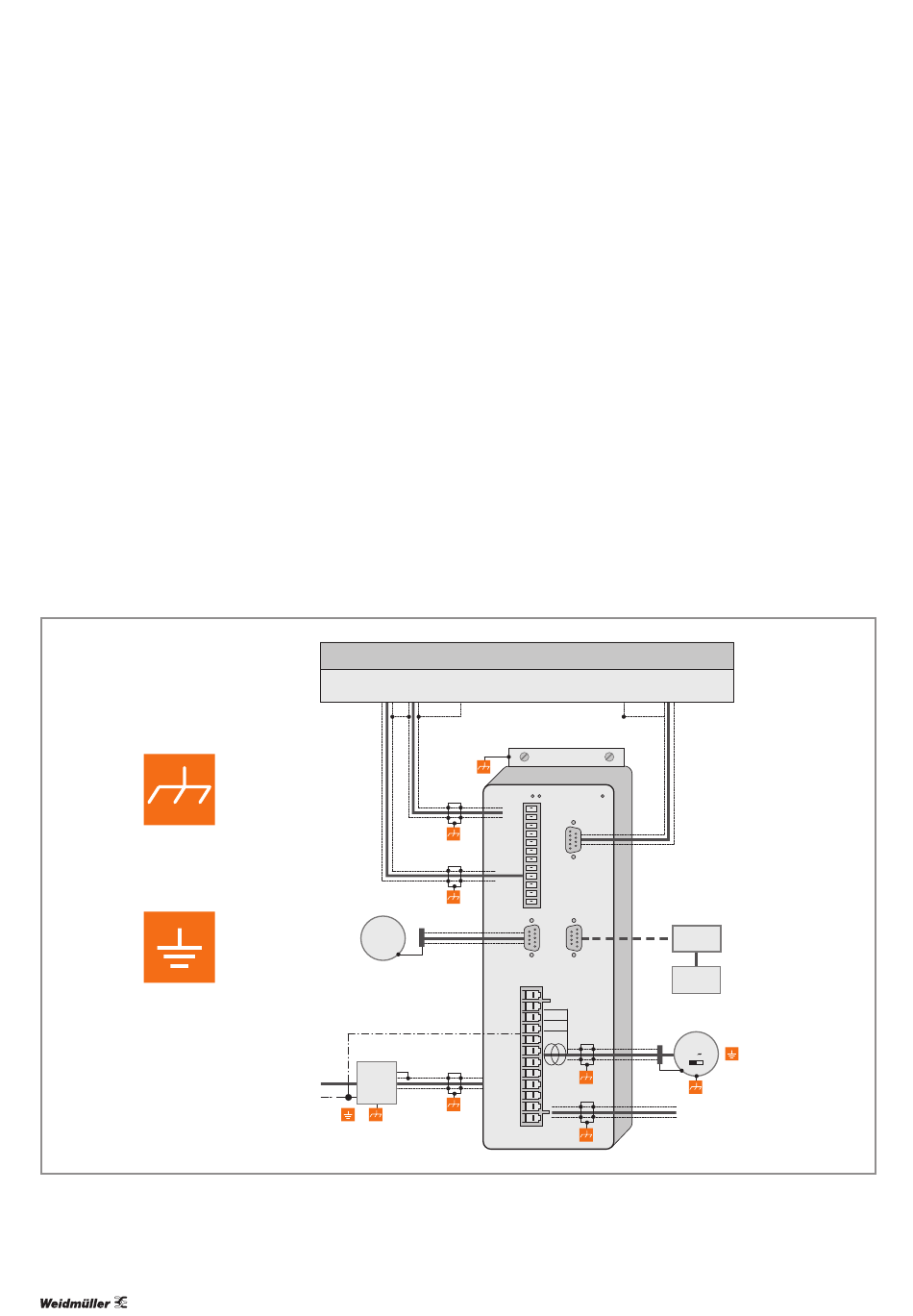

Anschlussschema eines Frequenzumrichters
46
Das nachfolgende Bild zeigt, wie sich dennoch die beiden
Themengebiete in der Anwendung vermischen.
Wie im Bild unten zu sehen, wird der Schirm einer Leitung
jeweils mit dem Erdpotenzials verbunden, um den auf den
Schirm eingekoppelten Strom abzuleiten. Je nach Anlagen-
empfindlichkeit wird versucht, getrennte Potenzialbereiche
dafür zu schaffen. Üblich ist jedoch immer noch die Vermi-
schung, also die Schirmung auf einen gemeinsamen Poten-
zialausgleich (Erde). Das Bild vermittelt ein Gefühl dafür, wie
sich die Anzahl der anzuschließenden Schirme und Schutz-
leiter schnell erhöht (hier nur eine Komponente). Um die
Personensicherheit und die Anlagensicherheit zu gewährleis-
ten, erfordern allein die Bereiche Schirmen und Erden eine
sorgfältige Planung und Installation. Die Komplexität und
Besonderheit sind im entsprechenden Unterkapitel näher
beschrieben.
STEUERUNG
Steuersignale
digital analog
CNC – GND
KLBÜ
KLBÜ
Resolver
KLBÜ
Netzfilter
WPE
Handbuch u-control
CNC – GND
Positionssignale
SW +
SW -
X5
AGND
PSTOP
NSTOP
DGND
I/O
ENABLE
BTB
BTB
SHIELD
X2
X6
RESOLVER
PC
X1
+25 V
XGND
BRAKE
PE
KLBÜ
U2
V2
W2
L1
L2
KLBÜ
L3
+DC
–DC
Booster
Personal-
Computer
3
zu weiteren
Servoverstärkern
