Verwandte Anleitungen für Weidmuller u-control UC20-WL2000-AC
Inhaltszusammenfassung für Weidmuller u-control UC20-WL2000-AC

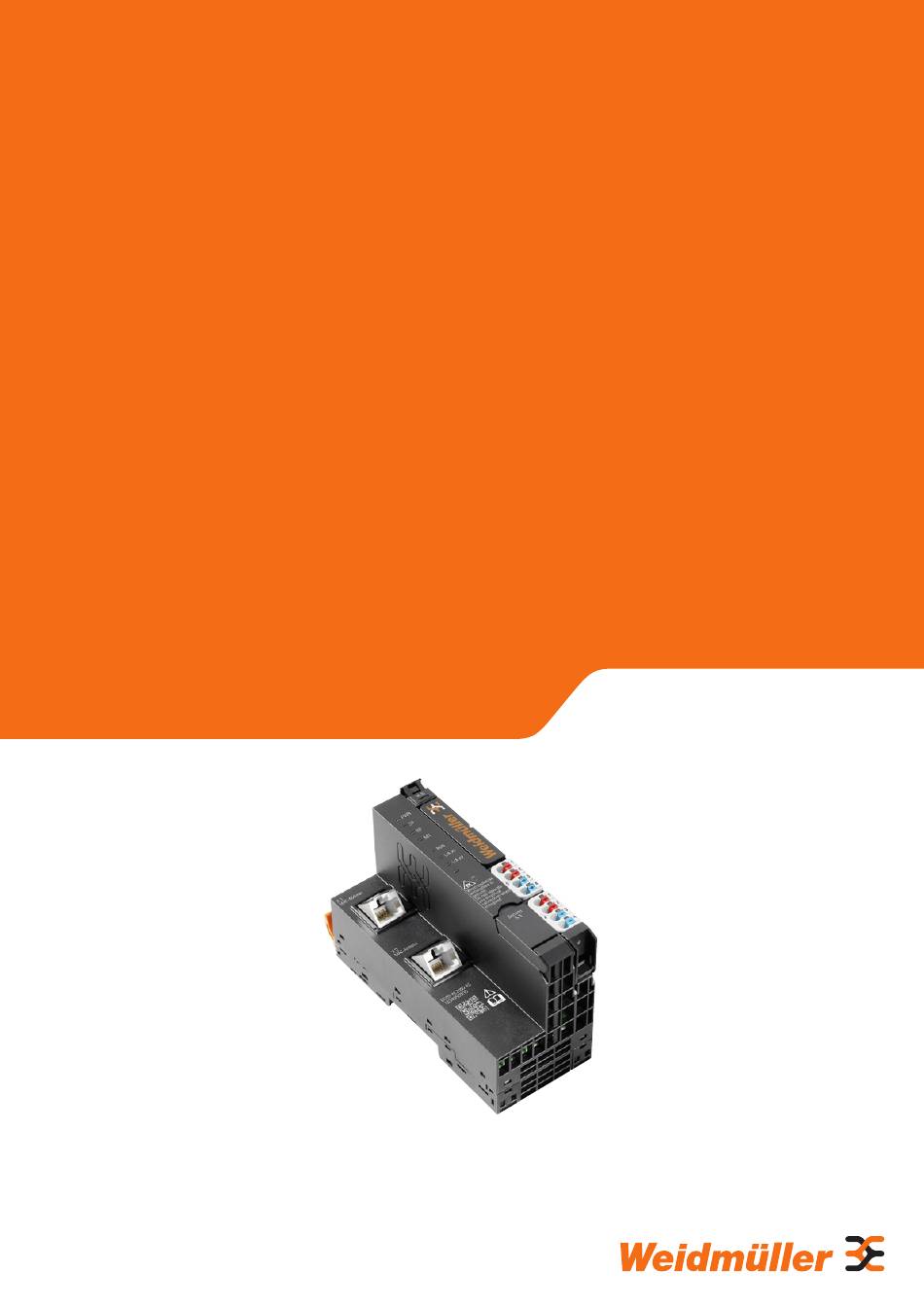

- Seite 1 Steuerungen u-control Handbuch (Original) Letʼs connect. UC20-WL2000-AC 1334950000 UC20-WL2000-IOT 1334990000...
-
Seite 2: Inhaltsverzeichnis
Inhalt Über diese Dokumentation Inbetriebnahme Symbole und Hinweise Voraussetzungen Gesamtdokumentation u-create starten Beschriebene Softwareversionen Online-Hilfe von u-create aufrufen Firmware updaten Sicherheit Steuerung auf Werkseinstellungen zurücksetzen Allgemeine Sicherheitshinweise Steuerung ohne Passwort auf Werkseinstellungen zurücksetzen Bestimmungsgemäßer Gebrauch Bauteile austauschen Einsatz im explosionsgefährdeten Bereich Rechtliche Hinweise Steckverbindereinheit entfernen/tauschen Steckverbinder entfernen/austauschen... -
Seite 3: Über Diese Dokumentation
1 Über diese Dokumentation | Symbole und Hinweise Über diese Dokumentation Symbole und Hinweise Die situationsbezogenen Sicherheitshinweise können folgen- de Warnsymbole enthalten: Die Sicherheitshinweise in dieser Dokumentation sind nach Symbol Bedeutung Schwere der Gefahr unterschiedlich gestaltet. Warnung vor gefährlicher elektrischer GEFAHR Spannung Unmittelbare Lebensgefahr! Warnung vor explosionsfähiger Atmosphä-... -
Seite 4: Beschriebene Softwareversionen
1 Über diese Dokumentation | Beschriebene Softwareversionen Beschriebene Softwareversionen Das vorliegende Handbuch beschreibt die Firmware der Steuerungen in folgenden Versionen: Firmwareversionen Steuerung Version UC20-WL2000-AC 01.00.00 UC20-WL2000-IOT 01.00.00 Handbuch u-control 2603990000/00/10.2018... -
Seite 5: Sicherheit
2 Sicherheit | Allgemeine Sicherheitshinweise Sicherheit Dieser Abschnitt umfasst allgemeine Sicherheitshinweise elektrischen Betriebsräumen installiert und betrieben werden zum Umgang mit dem u-control-System. Spezifische Warn- dürfen. Der Zugang darf nur für unterwiesenes oder zugelas- hinweise zu konkreten Handlungen und Situationen werden senes Personal möglich sein. an den entsprechenden Stellen in der Dokumentation ge- Für Anwendungen mit funktionaler Sicherheit muss das nannt. -
Seite 6: Bestimmungsgemäßer Gebrauch
2 Sicherheit | Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch – Die Produkte dürfen nur in einer Umgebung betrieben werden, die nicht mehr als Verschmutzungsgrad 2 gemäß IEC 60664-1 aufweist. Die Produkte der UC20-Reihe sind für den Einsatz in der – Es ist eine stabilisierte Spannungsversorgung industriellen Automation vorgesehen. -
Seite 7: Rechtliche Hinweise
2 Sicherheit | Rechtliche Hinweise Rechtliche Hinweise Die Produkte der u-control-Reihe sind CE-konform gemäß der Richtlinie 2014/30/EU (EMV-Richtlinie). Ferner entsprechen sie den Anforderungen der ATEX-Richtlinie 2014/34/EU, so- fern nicht anders angegeben. Die Messergebnisse gemäß CISPR 16-2-3 zeigen, dass die u-control Produkte die Grenzwerte für Funkstörungen gemäß CFR 47 Teil 15, Abschnitt B, §15.109, Klasse A (2010) und ICES-003, Punkt 5, Klasse A (2012) einhalten. - Seite 8 2 Handbuch u-control 2603990000/00/10.2018...
-
Seite 9: Systemübersicht
3 Systemübersicht Systemübersicht Beispielanordnung u-control-Station Höhe (H) Breite (B) Tiefe (T) u-control-Steuerungen sind speicherprogrammierbare Steu- erungen mit integriertem Engineeringtool, die über einen Webbrowser konfiguriert, parametriert und programmiert Steuerung 120,0 52,0 76,0 werden. u-remote-I/O-Modul 120,0 11,5 76,0 An eine u-control-Steuerung können bis zu 64 aktive u-remo- Abschlussplatte 120,0 76,0... - Seite 10 3 Systemübersicht Versorgungskonzept Die u-control-Steuerungen und die u-remote-Module verwen- den drei interne Strompfade (s. Kapitel 4). Eingangs- und Ausgangsstrompfad werden getrennt voneinander versorgt, sodass eine bedarfsweise Einspeisung durch Einspeisemo- dule leicht zu realisieren ist. Die folgende Abbildung zeigt das allgemeine Versorgungs- konzept. Eine detaillierte Beschreibung sowie die Berech- nung des Strombedarfs finden Sie in den Abschnitten 4.6.
-
Seite 11: Allgemeine Beschreibung Steuerung

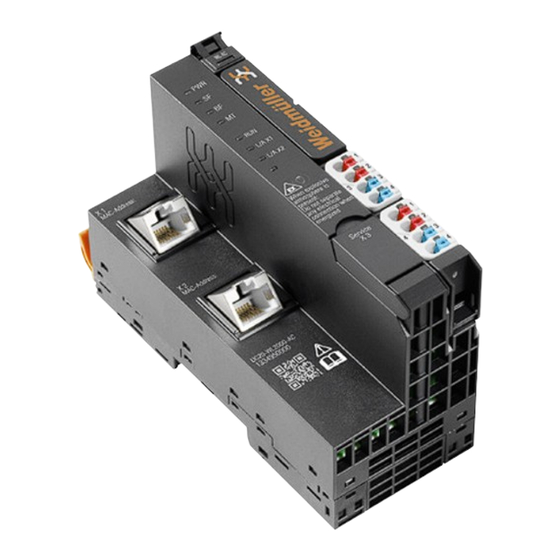

3 Systemübersicht | Allgemeine Beschreibung Steuerung Allgemeine Beschreibung Steuerung Steuerung (Beispiel UC20-WL2000-AC) Lösehebel für Tragschienenbefestigung Anschluss Datenleitung (z. B. RJ45) Entriegelung Anschlussrahmen Aufnahmen für Modulmarkierer LED Spannungsversorgung Steuerung Typenbezeichnung Status-LEDs Steuerung Schwenkmarkierer für Modul- und Kanalkennzeichnung (optional) Versorgungsstecker für System- und Eingangsmodule 10 Versorgungsstecker für Ausgangsmodule 11 Serviceklappe (Zugang USB-Schnittstelle) 12 Rasthaken seitliche Modulverriegelung... -
Seite 12: Allgemeine Technische Daten
3 Systemübersicht | Allgemeine technische Daten Allgemeine technische Daten Anschlussart „PUSH IN“ eindrähtig, feindrähtig Leiterquerschnitt 0,14 ... 1,5 mm (AWG 16 ... 26) Konfigurationsschnittstelle USB 2.0 Maße Höhe 120,0 mm (mit Lösehebel 128,0 mm) Breite 52,0 mm Tiefe 76,0 mm Schutzart (IEC 60529) IP20 Brennbarkeitsklasse UL 94 Thermische Daten -20 °C ... -
Seite 13: Anschließbare U-Remote-I/O-Module
3 Systemübersicht | Anschließbare u-remote-I/O-Module Anschließbare u-remote-I/O-Module Steckverbinder PG 1,5 mm I/O-Modul Best.-Nr. Ein Anschlussrahmen nimmt bis zu vier Steckverbinder PG 1,5 mm auf, an jedem Steckverbinder können vier Leiter UR20-4DI-P 1315170000 angeschlossen werden. Durch die „PUSH IN“-Technologie UR20-4DI-P-3W 2009360000 können feindrähtige Leiter mit aufgecrimpten Aderendhülsen UR20-8DI-P-2W 1315180000 oder ultraschallverschweißte Leiter, jeweils mit einem ma-... -
Seite 14: Mechanische Fixierungselemente
3 Systemübersicht | Mechanische Fixierungselemente Mechanische Fixierungselemente Typenschild An beiden Enden fixiert ein Endwinkel die Station in der Ein- Jede Steuerung ist mit einem Typenschild bedruckt, das baulage. Das letzte I/O-Modul wird mit einer Abschlussplatte Informationen zur Identifizierung und die wichtigsten tech- vor Staub geschützt. -
Seite 15: Projektierung
4 Projektierung | Reihenfolge und Anordnung von Modulen Projektierung Reihenfolge und Anordnung von Modulen Ausrichtung der Station Die u-control-Station ist für die Montage an einer Profilschie- Üblicherweise wird die u-control-Station an einer horizontal ne (35 × 7,5 mm oder 35 x 15 mm) aus Stahl oder verzink- angeordneten Tragschiene montiert. -
Seite 16: Montageabstände
4 Projektierung | Montageabstände Montageabstände Um die Montage sowie spätere Wartungsarbeiten durchfüh- ren zu können und eine ausreichende Belüftung zu gewähr- leisten, sind beim Einbau einer u-control-Station Mindestab- stände einzuhalten (s. nachfolgende Abbildungen). ACHTUNG Je nachdem, wie die Schirmung der Station ausgeführt wird, müssen die angegebenen Abstände ggf. -
Seite 17: Einsatz Im Explosionsgefährdeten Bereich
4 Projektierung | Einsatz im explosionsgefährdeten Bereich Einsatz im explosionsgefährdeten Bereich Berechnung der Verlustleistung für den Einsatz in explosi- onsgefährdeten Bereichen Beachten Sie die Sicherheitshinweise in Ab- Die modulspezifischen Angaben zur Berechnung finden Sie schnitt 2.3. im Dokument „WI13ATEX0002_Power_Calc.pdf“, das Sie von der Weidmüller Website herunterladen können. -
Seite 18: Strombedarf Und Einspeisung
4 Projektierung | Strombedarf und Einspeisung Strombedarf und Einspeisung ACHTUNG Geräteschaden durch falsch dimensionierte Siche- Die u-control-Steuerungen arbeiten mit drei internen Strom- rung möglich! pfaden: ▶ Um die UL-Spezifikation gem. UL 248-14 zu erreichen, verwenden Sie einen Sicherungsautomaten Typ B mit Der Systemstrompfad I versorgt den Kommunikations- UL-Zulassung (z. B. -
Seite 19: Beispielrechnung Für Die Einspeisung
4 Projektierung | Beispielrechnung für die Einspeisung Beispielrechnung für die Einspeisung Berechnung des Strombedarfs für den Ausgangsstrom Beim Ausgangsstrom muss für jedes Modul die Stromauf- Die Einspeisung muss für jeden Stationsaufbau individuell nahme sowie der Strombedarf der angeschlossenen Aktoren berechnet werden. Dafür muss der Gleichzeitigkeitsfaktor g berücksichtigt werden. - Seite 20 4 Projektierung | Beispielrechnung für die Einspeisung Beispielrechnung für den Strombedarf (alle Stromwerte in A) Modul Produkt Gleichzeitig- Strombedarf Strombedarf Strombedarf keitsfaktor des Eingangs- des Ausgangs- des Ausgangs- strompfads strompfads strompfads kumuliert Koppler PF-O kumuliert kumuliert UC20-WL2000-AC 0,116 0,116 UR20-4DI-P 0,008 0,012 0,06 0,196...
-
Seite 21: Berechnung Der Verlustleistung
4 Projektierung | Berechnung der Verlustleistung Berechnung der Verlustleistung Rückspeiseenergie bei DO-Modulen Die Verlustleistung der Steuerung wird wie folgt berechnet: Bei digitalen Ausgangsmodulen wird beim Abschalten in- duktiver Lasten über die Kanäle Energie zurückgespeist. Die + N * P * ΔU * ΔU jeweils zulässige Abschaltenergie ist in den technischen steuerung... - Seite 22 4 Projektierung | Beispielrechnung für die Einspeisung Handbuch u-control 2603990000/00/10.2018...
-
Seite 23: Detailbeschreibung Steuerungen
5 Detailbeschreibung Steuerungen | Automatisierungssteuerung UC20-WL2000-AC Detailbeschreibung Steuerungen Automatisierungssteuerung Status-Anzeigen UC20-WL2000-AC An die Automatisierungssteuerung UC20-WL2000-AC können über den u-remote-Systembus bis zu 64 aktive u-remote-Module angeschlossen werden. Die Steuerung hat zwei Ethernetanschlüsse für die Einbindung in überlagerte Netzwerkstrukturen oder den Anschluss von HMIs. Über die USB-Serviceschnittstelle oder über Ethernet lässt RUN/STOP L/A X1... - Seite 24 5 Detailbeschreibung Steuerungen | Automatisierungssteuerung UC20-WL2000-AC LED Spannungsversorgung Steuerung grün: Versorgungsspannung > 18 V rot: mindestens ein Strompfad < 18 V TD+ 1 TD– 2 RD+ 3 RD– 6 RUN/STOP TD+ 1 L/A X1 TD– 2 L/A X2 RD+ 3 24 V DC IN RD–...
- Seite 25 5 Detailbeschreibung Steuerungen | Automatisierungssteuerung UC20-WL2000-AC Intern von der Steuerkarte System- System- System- µC card Batterie RJ45 24 V/10 A Output RJ45 UC20-WL2000-AC Blockschaltbild UC20-WL2000-AC 2603990000/00/10.2018 Handbuch u-control...
- Seite 26 5 Detailbeschreibung Steuerungen | Automatisierungssteuerung UC20-WL2000-AC Technische Daten UC20-WL2000-AC (Best.-Nr. 1334950000) Systemdaten Anschluss 2 x RJ-45 Anzahl Module max. 64 aktive Konfigurationsschnittstelle Micro USB 2.0 Prozessor Dual Core ARM A9, 624 MHz Speicher 512 MByte RAM, 4 GB Flash Speicherkarte microSD (max. 32 GB) Batterie Lithium-Knopfzelle CR1220 Versorgung Versorgungsspannung System und Eingänge 24 V DC +20%/-15%...
-
Seite 27: Iot-Steuerung Uc20-Wl2000-Iot
5 Detailbeschreibung Steuerungen | IoT-Steuerung UC20-WL2000-IOT IoT-Steuerung UC20-WL2000-IOT Status-Anzeigen An die IoT-Steuerung UC20-WL2000-IOT können über den u-remote-Systembus bis zu 64 aktive u-remote-Module ange- schlossen werden. Die Steuerung hat zwei Ethernetanschlüs- se für die Einbindung in überlagerte Netzwerkstrukturen oder den Anschluss von HMIs. Über die USB-Serviceschnittstelle oder über Ethernet lässt sich das integrierte Engineeringtool u-create IoT aufrufen. - Seite 28 5 Detailbeschreibung Steuerungen | IoT-Steuerung UC20-WL2000-IOT LED Spannungsversorgung Steuerung grün: Versorgungsspannung > 18 V rot: mindestens ein Strompfad < 18 V TD+ 1 TD– 2 RD+ 3 RD– 6 RUN/STOP TD+ 1 L/A X1 TD– 2 L/A X2 RD+ 3 24 V DC IN RD–...
- Seite 29 5 Detailbeschreibung Steuerungen | IoT-Steuerung UC20-WL2000-IOT Intern von der Steuerkarte System- System- System- µC card Batterie RJ45 24 V/10 A Output RJ45 UC20-WL2000-IOT Blockschaltbild UC20-WL2000-IOT 2603990000/00/10.2018 Handbuch u-control...
- Seite 30 5 Detailbeschreibung Steuerungen | IoT-Steuerung UC20-WL2000-IOT Technische Daten UC20-WL2000-IOT (Best.-Nr. 1334990000) Systemdaten Anschluss 2 x RJ-45 Anzahl Module max. 64 aktive Konfigurationsschnittstelle Micro USB 2.0 Prozessor Dual Core ARM A9, 624 MHz Speicher 512 MByte RAM, 4 GB Flash Speicherkarte microSD (max. 32 GB) Batterie Lithium-Knopfzelle CR1220 Versorgung Versorgungsspannung System und Eingänge 24 V DC +20%/-15%...
-
Seite 31: Montage
6 Montage | Montage vorbereiten Montage Abisolierlängen WARNUNG Bei jedem Weidmüller-Produkt wird die erforderliche Abi- Explosionsgefahr! solierlänge in mm angegeben. Diese Längen, z. B. 6 mm Bei Montagearbeiten kann es zu Funken- ± 0,5 mm, ≥ 10 mm ± 1 mm, müssen eingehalten werden. bildung und übermäßiger Erwärmung von Dies gilt auch bei Verwendung von Aderendhülsen. - Seite 32 6 Montage | Montage vorbereiten Bei senkrechter Montage muss die Steuerung immer als Einsatz im explosionsgefährdeten Bereich erstes Modul unten angeordnet und mit einem verstärkten Beachten Sie die Sicherheitshinweise in Ab- Endwinkel für vertikale Montage (Best.-Nr. 1805610000) schnitt 2.3. gesichert werden. Montageabstände Wird die u-control-Station im explosionsgefährdeten Bereich, Je nachdem, wie die Schirmung der Station Zone 2, eingesetzt, muss das Gehäuse die Zündschutzart...
-
Seite 33: Montagereihenfolge
6 Montage | Montage vorbereiten Für die vertikale Montage sind Höhe und Breite auszutau- schen. Bei der Berechnung der Höhe sind 4,5 mm für den Endwinkel MEW 35/1 (Best.-Nr. 1805610000) zu addieren. 20 mm 0.97" Montagereihenfolge Eine u-control-Station kann nur in dieser Reihenfolge (von links bzw. -
Seite 34: U-Control-Station Montieren
6 Montage | u-control-Station montieren u-control-Station montieren WARNUNG Explosionsgefahr! ▶ Stellen Sie vor Beginn der Arbeiten sicher, dass keine explosionsfähige Atmosphäre herrscht! WARNUNG Gefährliche Berührungsspannung! ▶ Führen Sie Montage- und Verdrahtungsar- beiten an der u-control-Station nur im Endwinkel befestigen spannungsfreien Zustand aus. Achten Sie bei der Montage der u-control- ▶... - Seite 35 6 Montage | u-control-Station montieren ▶ Setzen Sie die Steuerung (Modulseite nach rechts) auf die Tragschiene, sodass sie hörbar einrastet. Modul in Position schieben ▶ Montieren Sie alle weiteren Module wie beschrieben. Steuerung auf Tragschiene aufsetzen ▶ Fügen Sie den zweiten Endwinkel mit der Abschlussplatte ▶...
-
Seite 36: Verdrahtung Ausführen
6 Montage | Verdrahtung ausführen Verdrahtung ausführen Verdrahtung mit Steckverbindern PG 1,5 mm Es dürfen nur Kupferleitungen mit einem Querschnitt zwi- schen 0,14 mm² und 1,5 mm² angeschlossen werden. WARNUNG Explosionsgefahr! Wir empfehlen, die folgenden Aderendhülsen zu verwenden: ▶ Stellen Sie vor Beginn der Arbeiten sicher, Querschnitt Weidmüller Best.-Nr. -
Seite 37: Batterie Einsetzen
6 Montage | Batterie einsetzen Batterie einsetzen SD-Karte einsetzen ▶ Entriegeln Sie den Anschlussrahmen und öffnen Sie ihn ▶ Entriegeln Sie den Anschlussrahmen und öffnen Sie ihn so weit wie möglich (mindestens um 90°). so weit wie möglich (mindestens um 90°). Anschlussrahmen öffnen Anschlussrahmen öffnen ▶... -
Seite 38: Isolationsprüfung
6 Montage | Isolationsprüfung Isolationsprüfung Isolationsprüfungen an der u-control-Station sind entspre- chend den nationalen Vorschriften durchzuführen, in jedem Fall unbedingt vor jeder Inbetriebnahme. ACHTUNG Zerstörung des Produkts durch zu hohe Prüfspannung! Beachten Sie bei der Isolationsprüfung: – Innerhalb eines Kanals darf die Prüfspan- nung zwischen 24 V und GND maximal 28,8 V betragen! –... -
Seite 39: Erdung Und Schirmung
7 Erdung und Schirmung Erdung und Schirmung Die Begrifflichkeiten „Erden“ und „Schirmen“ sind grund- Das nachfolgende Bild zeigt, wie sich dennoch die beiden sätzlich in Personensicherheit und Anlagensicherheit zu Themengebiete in der Anwendung vermischen. unterteilen. So ist eine Erde vorrangig zum Schutz von Leib und Leben eingerichtet und wird aus diesem Grund auch als Wie im Bild unten zu sehen, wird der Schirm einer Leitung Schutzleiter bezeichnet. -
Seite 40: Erdung Von Geschirmten Leitungen
7 Erdung und Schirmung | Erdung von geschirmten Leitungen Erdung von geschirmten Leitungen Die beste Art der Schirmung besteht aus einem Schlauchge- flecht von einzelnen Drähten aus nichtmagnetischen Werk- stoffen (Kupfer, Aluminium). Das Geflecht sollte ausreichend Elektrische und elektronische Anlagen sollten weitgehend stark dimensioniert und auch möglichst dicht sein. - Seite 41 7 Erdung und Schirmung | Erdung von geschirmten Leitungen In der Praxis wird der Schirm häufig noch gedrillt und in eine Klemmstelle geführt. Die Dämpfung (Spannungsfall) dieser Verbindungen, gerade bei hochfrequenten Störungen, ist sehr hoch. Daher sollte diese Art der Schirmung nicht ver- wendet werden, auch nicht für kurze Leitungslängen.
- Seite 42 7 Erdung und Schirmung | Erdung von geschirmten Leitungen Bei längeren geschirmten Leitungen, wie z. B. dann, wenn Wirkungsvoll schirmen ein Sensor zur Messwarte hingeführt werden muss, ist ein Wichtig ist, dass die Schirmung nicht an der Masse der an- Potenzialunterschied zwischen beiden Endpunkten nicht zu geschlossenen Baugruppe aufgelegt wird, sondern an der vernachlässigen.
- Seite 43 7 Erdung und Schirmung | Erdung von geschirmten Leitungen KLBÜ CO KLBÜ CPF Ø 3-37 mm Ø 3-32 mm KLBÜ SC C-Profil Montagezubehör Ø 3-32 mm TS35 KLBÜ KLBÜ Z/1 Ø 2-32 mm Ø 4-6 mm Trägersysteme TS35 Übersicht Produktprogramm zur Schirmanbindung Weitere Informationen finden Sie in unserem Reihenklem- men-Katalog (Best.-Nr.
-
Seite 44: Potenzialverhältnisse
7 Erdung und Schirmung | Potenzialverhältnisse Potenzialverhältnisse Potenzialfreier Aufbau Die Bezugspotenziale von Steuer- und Laststromkreis sind beim potenzialfreien Aufbau galvanisch voneinander ge- Grundlegendes trennt. Bei den Potenzialverhältnissen einer u-control-Station ist auf Der potenzialfreie Aufbau ist notwendig bei: – Einsatz des Einspeisemoduls (in beiden Varianten PF-I folgende Merkmale zu achten: –... - Seite 45 7 Erdung und Schirmung | Potenzialverhältnisse DI/AI DO/AO PF-O DO/AO PF-I DI/AI Tragschiene Erdungskonzept: Die Federkontakte an der Unterseite der Komponenten sind durch das Aufrasten mit der Tragschiene verbunden. 2603990000/00/10.2018 Handbuch u-control...
-
Seite 46: Elektromagnetische Verträglichkeit (Emv)
7 Erdung und Schirmung | Elektromagnetische Verträglichkeit (EMV) Elektromagnetische Verträglichkeit (EMV) PE-Anschluss Die Verbindung von Masse und PE-Anschluss (Schutzerde) Die u-control-Produkte und die u-remote-Produkte entspre- hat zentral zu erfolgen. chen den Anforderungen an die EMV in vollem Umfang. Eine EMV-Planung ist jedoch vor der Installation erforderlich. WARNUNG Lebensgefahr möglich! Berücksichtigt werden sollen alle potenziellen Störquellen... - Seite 47 7 Erdung und Schirmung | Elektromagnetische Verträglichkeit (EMV) 1 Massebänder Schrankaufbau nach EMV-Richtlinie: Zur Verbindung inaktiver Metallteile müssen Massebänder verwendet werden, wenn keine großflächigen Metall-Metall- Verbindungen möglich sind. Verwenden Sie kurze Masse- bänder mit großer Oberfläche. 2 Klemmbügel für Signalleitungen Werden geschirmte Signalleitungen verwendet, so muss der Schirm großflächig mit dem Klemmbügel (KLBÜ) auf der Sammelschiene befestigt werden.
-
Seite 48: Schirmung Von Leitungen
7 Erdung und Schirmung | Schirmung von Leitungen Schirmung von Leitungen ACHTUNG Sachbeschädigung! Um die Einkopplung von Störspannungen und die Auskopp- Wenn aus schaltungstechnischen oder gerätespezifischen lung von Störfeldern bei Leitungen zu vermeiden, sollten Gründen nur eine einseitige Schirmauflage möglich ist, beim Aufbau eines Leitungsschirmes ausschließlich ge- kann die zweite Leitungsschirmseite über einen Kondensa- schirmte Leitungen mit Schirmgeflechten mit einer Überde-... - Seite 49 7 Erdung und Schirmung | Schirmung von Leitungen Potentialausgleich 2603990000/00/10.2018 Handbuch u-control...
- Seite 50 Handbuch u-control 2603990000/00/10.2018...
-
Seite 51: 8 Inbetriebnahme
8 Inbetriebnahme | Voraussetzungen Inbetriebnahme Webbrowser WARNUNG u-create web kann mit folgenden Webbrowsern verwendet Explosionsgefahr! werden. ▶ Stellen Sie vor Beginn der Arbeiten sicher, – Mozilla Firefox 61 oder höher dass keine explosionsfähige Atmosphäre – Google Chrome 67 oder höher herrscht! Bildschirmauflösung Für die Arbeit mit u-create web empfehlen wir eine Bild- schirmauflösung von 1280 x 800 oder höher. -
Seite 52: Online-Hilfe Von U-Create Aufrufen
8 Inbetriebnahme | Online-Hilfe von u-create aufrufen Online-Hilfe von u-create aufrufen Die Bedienung von u-create wird in der integrierten Online- Hilfe erklärt. Anmeldemaske (Beispiel: Google Chrome) Sie werden aufgefordert, Ihre Anmeldedaten einzugeben. Bei Auslieferung gelten folgende Anmeldedaten: Benutzername: admin Online-Hilfe aufrufen Passwort: Detmold ▶... -
Seite 53: Steuerung Auf Werkseinstellungen Zurücksetzen
8 Inbetriebnahme | Steuerung auf Werkseinstellungen zurücksetzen Steuerung auf Werkseinstellungen zurück- ▶ Bei u-create web, klicken Sie auf ☰ und dann auf Firm- ware Update. setzen ▶ Bei u-create IoT, klicken Sie auf ⚙ und dann auf Firm- Folgende Daten werden zurückgesetzt: ware Update. - Seite 54 Handbuch u-control 2603990000/00/10.2018...
-
Seite 55: 9 Bauteile Austauschen
9 Bauteile austauschen | Steckverbindereinheit entfernen/tauschen Bauteile austauschen Steckverbindereinheit entfernen/tauschen ▶ Schwenken Sie die Steckverbindereinheit mit Verkabe- lung um 90° nach vorn. WARNUNG Die Steckverbindereinheit lässt sich nur in die- ser 90°-Position abnehmen! Explosionsgefahr! ▶ Stellen Sie vor Beginn der Arbeiten sicher, dass keine explosionsfähige Atmosphäre ▶... -
Seite 56: Steckverbinder Entfernen/Austauschen
9 Bauteile austauschen | Steckverbinder entfernen/austauschen Steckverbinder entfernen/austauschen WARNUNG Explosionsgefahr! ▶ Stellen Sie vor Beginn der Arbeiten sicher, dass keine explosionsfähige Atmosphäre herrscht! WARNUNG Betrieb der Maschine/Anlage kann ge- stört werden! ▶ Falls die Maschine/Anlage durch das Ent- fernen eines Steckverbinders in einen gefährlichen Zustand gebracht wird, dür- fen Sie den Austausch nur bei abgeschal- teter Maschine/Anlage vornehmen! -
Seite 57: Leitung Entfernen/Austauschen
9 Bauteile austauschen | Leitung entfernen/austauschen Leitung entfernen/austauschen ▶ Drücken Sie den Pusher neben der Leitung, die entfernt werden soll, mit einem Schraubendreher (3 mm) ein, und ziehen Sie den Draht heraus. WARNUNG Explosionsgefahr! ▶ Stellen Sie vor Beginn der Arbeiten sicher, dass keine explosionsfähige Atmosphäre herrscht! WARNUNG... -
Seite 58: Batterie Austauschen
9 Bauteile austauschen | Batterie austauschen Batterie austauschen WARNUNG Explosionsgefahr! ▶ Stellen Sie vor Beginn der Arbeiten sicher, dass keine explosionsfähige Atmosphäre herrscht! WARNUNG Betrieb der Maschine/Anlage kann ge- stört werden! ▶ Falls die Maschine/Anlage durch das Tren- nen der Versorgungsspannung in einen gefährlichen Zustand gebracht wird, dür- fen Sie den Austausch nur bei abgeschal- teter Maschine/Anlage vornehmen! -
Seite 59: Sd-Karte Austauschen
9 Bauteile austauschen | SD-Karte austauschen SD-Karte austauschen WARNUNG Explosionsgefahr! ▶ Stellen Sie vor Beginn der Arbeiten sicher, dass keine explosionsfähige Atmosphäre herrscht! WARNUNG Betrieb der Maschine/Anlage kann ge- stört werden! ▶ Falls die Maschine/Anlage durch das Tren- nen der Versorgungsspannung in einen gefährlichen Zustand gebracht wird, dür- fen Sie den Austausch nur bei abgeschal- teter Maschine/Anlage vornehmen! - Seite 60 9 Handbuch u-control 2603990000/00/10.2018...
-
Seite 61: Demontage Und Entsorgung
10 Demontage und Entsorgung | u-control-Station demontieren 10 Demontage und Entsorgung 10.1 u-control-Station demontieren 10.2 u-control-Station entsorgen WARNUNG ACHTUNG Explosionsgefahr! Die Produkte der u-control- und der u-remote- ▶ Stellen Sie vor Beginn der Arbeiten sicher, Reihe unterliegen der WEEE (EU-Richtlinie dass keine explosionsfähige Atmosphäre 2012/19/EU), welche die Rücknahme und herrscht! das Recycling von Elektro- und Elektronikge-... - Seite 62 Handbuch u-control 2603990000/00/10.2018...
-
Seite 63: Led-Anzeigen Und Störungsbehebung
11 LED-Anzeigen und Störungsbehebung 11 LED-Anzeigen und Störungsbehebung Führen Sie bei Störungen an einem u-control-Produkt die nachfolgend empfohlenen Maßnahmen durch. Sollte sich die Störung nicht beheben lassen, senden Sie das betroffene Produkt an Weidmüller. Die Adresse Ihrer zuständigen Län- dervertretung finden Sie im Internet unter www.weidmueller.de/Standorte. - Seite 64 11 LED-Anzeigen und Störungsbehebung Steuerung/Indikator Status Empfohlene Maßnahme Versorgungsspannung Eingang grün: Versorgungsspannung Eingangsstrompfad – > 18 V DC rot: Versorgungsspannung Eingangsstrompfad Versorgungsspannung prüfen < 18 V DC rot: interne Sicherung defekt Steuerung ersetzen Versorgungsspannung Ausgang grün: Versorgungsspannung Ausgangsstrompfad – > 18 V DC rot: Versorgungsspannung Ausgangsstrompfad Versorgungsspannung prüfen < 18 V DC rot: interne Sicherung defekt Steuerung ersetzen UC20-WL2000-IOT Power-LED...
- Seite 65 11 LED-Anzeigen und Störungsbehebung Steuerung/Indikator Status Empfohlene Maßnahme Versorgungsspannung Eingang grün: Versorgungsspannung Eingangsstrompfad – > 18 V DC rot: Versorgungsspannung Eingangsstrompfad Versorgungsspannung prüfen < 18 V DC rot: interne Sicherung defekt Steuerung ersetzen Versorgungsspannung Ausgang grün: Versorgungsspannung Ausgangsstrompfad – > 18 V DC rot: Versorgungsspannung Ausgangsstrompfad Versorgungsspannung prüfen < 18 V DC rot: interne Sicherung defekt Koppler ersetzen 2603990000/00/10.2018 Handbuch u-control...
- Seite 66 11 LED-Anzeigen und Störungsbehebung Handbuch u-control 2603990000/00/10.2018...
-
Seite 67: Zubehör Und Ersatzteile
12 Zubehör und Ersatzteile | Zubehör 12 Zubehör und Ersatzteile 12.1 Zubehör Best.-Nr. Bezeichnung Einsatzzweck 9009030000 Schraubendreher SDS 0.4X2.5X75 Leiter aus den PUSH IN-Kontakten lösen 9008320000 Schraubendreher SDS 0.5X3.0X80 Endwinkel montieren/demontieren 1323700000 Markierer PM 2.7/2.6 MC SDR Anschlussmarkierer für Pusher, mit Sonderdruck nach Kundenwunsch 1323710000 Markierer PM 2.7/2.6 MC NE WS Anschlussmarkierer für Pusher, unbedruckt... -
Seite 68: Ersatzteile
12 Zubehör und Ersatzteile | Ersatzteile 12.2 Ersatzteile Steuerung Best.-Nr. Steckverbindereinheit UC20-WL2000-AC 1334950000 UR20-PK-1334940000-SP Best.-Nr.: 2425170000 UC20-WL2000-IOT 1334990000 UR20-PK-1334940000-SP Best.-Nr.: 2425170000 Handbuch u-control 2603990000/00/10.2018... -
Seite 69: Anhang
ANHANG Beispiele zur Positionskodierung von Modulen Auflösung der Seriennummern Service 2603990000/00/10.2018 Handbuch u-control... -
Seite 70: Beispiele Zur Positionskodierung Von Modulen
Beispiele zur Positionskodierung von Modulen Das Fehlstecken von Elektronikeinheiten kann verhindert Funktionsorientierte Kodierung werden, wenn die Basismodule mit Kodierelementen Kodierplatz KOSM BHZ5.00 (Best.-Nr. 1483050000) versehen werden. Code Bedeutung An jedem Basismodul können drei Kodierbuchsen mit je 4 digitale Eingänge (4DI) viermöglichen Positionen gesteckt werden. So ergeben sich maximal 4 also 64 Codes. - Seite 71 Steckplatzorientierte Kodierung Steckplatzorientierte Kodierung Kodierplatz Kodierplatz Code Stationssteckplatz Code Stationssteckplatz 2603990000/00/10.2018 Handbuch u-control...
-
Seite 72: Auflösung Der Seriennummern
Auflösung der Seriennummern Stelle Jahr Code Monat Code Code Hersteller Code Code Produktfamilie fortlaufende Nummer 2013 Januar 2014 Februar 2015 März 2016 April 2017 Juni 2018 2019 Juli 2020 August 2021 September 2022 Oktober 2023 November 2024 Dezember 2025 2026 2027 2028 2029... - Seite 73 B - Esct. 2 aumi@aumi.com.vn Montenegro Bitte kontaktieren Sie São Domingos de Rana www.aumi.com.vn Norwegen Weidmuller Middle East FZE Bitte kontaktieren Sie 2785-515 Abóboda Vereinigte Arabische Emirate unser Representative Office Sivilingeniør J.F. Knudtzen AS Tel. +351 214 459 191 Repräsentanz Büro Weidmüller Interface GmbH...
