4.4
Montageabstände
Um die Montage sowie spätere Wartungsarbeiten durchfüh-
ren zu können und eine ausreichende Belüftung zu gewähr-
leisten, sind beim Einbau einer u-control-Station Mindestab-
stände einzuhalten (s. nachfolgende Abbildungen).
ACHTUNG
Je nachdem, wie die Schirmung der Station ausgeführt
wird, müssen die angegebenen Abstände ggf. entspre-
chend größer vorgesehen werden.
Auch die minimal zulässigen Biegeradien der Leiter müssen
eingehalten werden. Bereits montierte Erdungsklemmen kön-
nen bei der Abstandsberechnung vernachlässigt werden.
40 mm
20 mm
X1
X2
40 mm

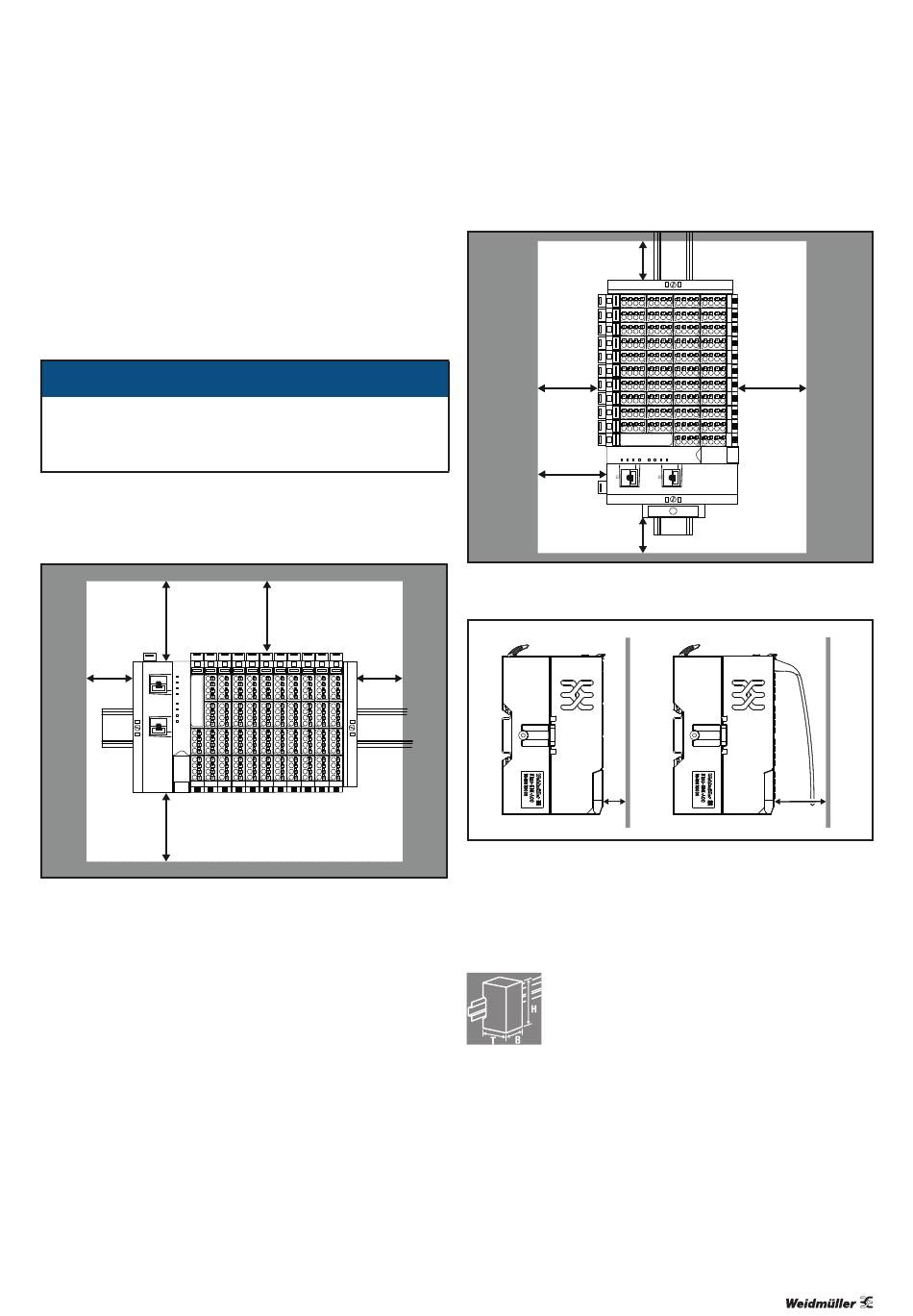

Mindestabstände bei horizontaler Montage
2603990000/07/03.2023
35 mm
20 mm
Handbuch u-control
20 mm
35 mm
40 mm
20 mm
Mindestabstände bei vertikaler Montage
10
mm
Mindestabstand zur Schaltschranktür (ohne/mit Schwenkmarkierer)
Platzbedarf berechnen
Der Platzbedarf für eine u-control-Station (horizontale Mon-
tage) mit n Modulen berechnet sich wie folgt:
Höhe: 120 mm
+ 2
40 mm
x
= 200 mm
Breite: 8 mm
+ 52 mm
+ n
11,5 mm
x
+ 11,5 mm
+ 2
20 mm
x
= 111,5 mm + n
11,5 mm
x
4 Projektierung | Montageabstände
40 mm
30 mm
Abstände oben und unten
Endwinkel
Steuerung
n Module
Abschlussplatte und Endwinkel
seitliche Abstände
