- Seite 1 Steuerungen u-control Handbuch (Original) Letʼs connect. UC20-SL2000-EC-CAN 2674620000 UC20-WL2000-AC 1334950000 UC20-WL2000-IOT 1334990000 UC20-SL2000-EC 2674520000...
-
Seite 2: Inhaltsverzeichnis
Berechnung der Verlustleistung Rückspeiseenergie bei DO-Modulen Zubehör und Ersatzteile Detailbeschreibung Steuerungen 13.1 Zubehör UC20-WL2000-AC 13.2 Ersatzteile UC20-WL2000-IOT ANHANG UC20-SL2000-EC UC20-SL2000-EC-CAN Montage Montage vorbereiten u-control-Station montieren Verdrahtung ausführen Batterie einsetzen SD-Karte einsetzen Isolationsprüfung Hersteller Weidmüller Interface GmbH & Co. KG Klingenbergstraße 26... -
Seite 3: Über Diese Dokumentation
1 Über diese Dokumentation | Symbole und Hinweise Über diese Dokumentation Symbole und Hinweise Die situationsbezogenen Sicherheitshinweise können folgen- de Warnsymbole enthalten: Die Sicherheitshinweise in dieser Dokumentation sind nach Symbol Bedeutung Schwere der Gefahr unterschiedlich gestaltet. Warnung vor gefährlicher elektrischer GEFAHR Spannung Unmittelbare Lebensgefahr! Warnung vor explosionsfähiger Atmosphä-... -
Seite 4: Beschriebene Hardware-Versionen
Beschriebene Hardware-Versionen Das vorliegende Handbuch beschreibt die Hardware der Steuerungen in folgenden Versionen: Best.-Nr. Steuerung Hardware-Version 1334950000 UC20-WL2000-AC 01.22.00 1334990000 UC20-WL2000-IOT 01.22.00 2674520000 UC20-SL2000-EC 01.22.00 2674620000 UC20-SL2000-EC-CAN 01.22.00 Handbuch u-control 2603990000/03/08.2020... -
Seite 5: Sicherheit
2 Sicherheit | Allgemeine Sicherheitshinweise Sicherheit Dieser Abschnitt umfasst allgemeine Sicherheitshinweise elektrischen Betriebsräumen installiert und betrieben werden zum Umgang mit dem u-control-System. Spezifische Warn- dürfen. Der Zugang darf nur für unterwiesenes oder zugelas- hinweise zu konkreten Handlungen und Situationen werden senes Personal möglich sein. an den entsprechenden Stellen in der Dokumentation ge- Für Anwendungen mit funktionaler Sicherheit muss das nannt. -
Seite 6: Bestimmungsgemäßer Gebrauch
2 Sicherheit | Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch – Übersteigt die Temperatur bei Nennbetrieb an einem Lei- ter oder an der Leitereinführung 70 °C, oder 80 °C an der Kontaktstelle, muss ein Leiter verwendet werden, welcher Die Produkte der UC20-Reihe sind für den Einsatz in der die Temperaturspezifikation gemäß... -
Seite 7: Rechtliche Hinweise
2 Sicherheit | Rechtliche Hinweise Rechtliche Hinweise Die Produkte der u-control-Reihe sind CE-konform gemäß der Richtlinie 2014/30/EU (EMV-Richtlinie). Ferner entsprechen sie den Anforderungen der ATEX-Richtlinie 2014/34/EU, so- fern nicht anders angegeben. Die Messergebnisse gemäß CISPR 16-2-3 zeigen, dass die u-control Produkte die Grenzwerte für Funkstörungen gemäß CFR 47 Teil 15, Abschnitt B, §15.109, Klasse A (2010) und ICES-003, Punkt 5, Klasse A (2012) einhalten. - Seite 8 Handbuch u-control 2603990000/03/08.2020...
-
Seite 9: Systemübersicht
3 Systemübersicht Systemübersicht Beispielanordnung u-control-Station Die Produkte der u-control-Reihe sind speicherprogrammier- bare Steuerungen. Die Steuerungen UC20-WL2000 haben Höhe (H) Breite (B) Tiefe (T) ein integriertes Engineering-Tool u-create web, mit dem sie über einen Webbrowser konfiguriert, parametriert und pro- grammiert werden. Die Steuerungen UC20-SL2000 werden Steuerung 120,0 52,0... - Seite 10 3 Systemübersicht Versorgungskonzept Die u-control-Steuerungen und die u-remote-Module verwen- den drei interne Strompfade (s. Kapitel 4). Eingangs- und Ausgangsstrompfad werden getrennt voneinander versorgt, sodass eine bedarfsweise Einspeisung durch Einspeisemo- dule leicht zu realisieren ist. Die folgende Abbildung zeigt das allgemeine Versorgungs- konzept. Eine detaillierte Beschreibung sowie die Berech- nung des Strombedarfs finden Sie in den Abschnitten 4.6.
-
Seite 11: Allgemeine Beschreibung Steuerung

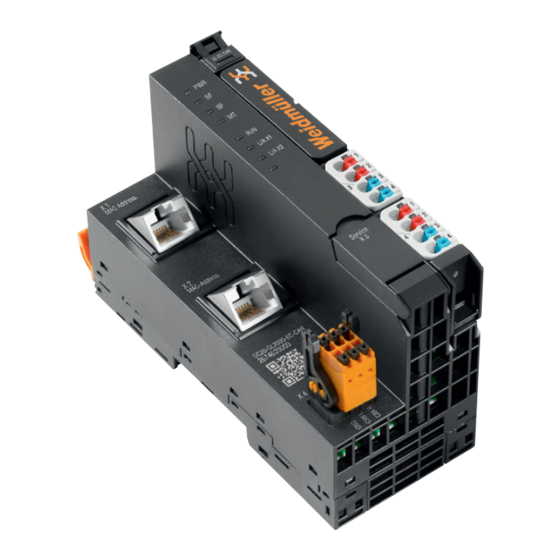

3 Systemübersicht | Allgemeine Beschreibung Steuerung Allgemeine Beschreibung Steuerung Steuerung (Beispiel UC20-SL2000-EC-CAN) Lösehebel für Tragschienenbefestigung Entriegelung Anschlussrahmen Anschluss Datenleitung (RJ45) LED Spannungsversorgung Steuerung CAN-Schnittstelle (nur UC20-SL2000-EC-CAN) Status-LEDs Steuerung Aufnahmen für Modulmarkierer 10 Versorgungsstecker für System- und Eingangsmodule 11 Versorgungsstecker für Ausgangsmodule... -
Seite 12: Allgemeine Technische Daten
3 Systemübersicht | Allgemeine technische Daten Allgemeine technische Daten Anschlussart „PUSH IN“ eindrähtig, feindrähtig Leiterquerschnitt 0,14 ... 1,5 mm (AWG 16 ... 26) Konfigurationsschnittstelle USB 2.0 Maße Höhe 120,0 mm (mit Lösehebel 128,0 mm) Breite 52,0 mm Tiefe 76,0 mm Schutzart (IEC 60529) IP20 Brennbarkeitsklasse UL 94 Thermische Daten -20 °C ... -
Seite 13: Anschließbare U-Remote-I/O-Module
3 Systemübersicht | Anschließbare u-remote-I/O-Module Anschließbare u-remote-I/O-Module Mechanische Fixierungselemente Die Release-Notes der Steuerungen beschreiben, An beiden Enden fixiert ein Endwinkel die Station in der Ein- welche u-remote-Module von welcher Firmware- baulage. Das letzte I/O-Modul wird mit einer Abschlussplatte Version unterstützt werden. Sie können die vor Staub geschützt. -
Seite 14: Typenschild
3 Systemübersicht | Typenschild Typenschild Batterie Jede Steuerung ist mit einem Typenschild bedruckt, das Die Steuerung kann mit einer Batterie ausgestattet werden Informationen zur Identifizierung und die wichtigsten tech- (Spezifikation siehe Technische Daten). Die Batterie versorgt nische Kenndaten umfasst. Darüber hinaus ermöglicht ein die integrierte Echtzeituhr weiter, falls die Spannungsversor- QR-Code den direkten Onlinezugriff auf die zugehörige Doku- gung unterbrochen wird. -
Seite 15: Projektierung
4 Projektierung | Reihenfolge und Anordnung von Modulen Projektierung Reihenfolge und Anordnung von Modulen Ausrichtung der Station Die u-control-Station ist für die Montage an einer Profilschie- Üblicherweise wird die u-control-Station an einer horizontal ne (35 × 7,5 mm oder 35 x 15 mm) aus Stahl oder verzink- angeordneten Tragschiene montiert. -
Seite 16: Montageabstände
4 Projektierung | Montageabstände Montageabstände Um die Montage sowie spätere Wartungsarbeiten durchfüh- ren zu können und eine ausreichende Belüftung zu gewähr- leisten, sind beim Einbau einer u-control-Station Mindestab- stände einzuhalten (s. nachfolgende Abbildungen). ACHTUNG Je nachdem, wie die Schirmung der Station ausgeführt wird, müssen die angegebenen Abstände ggf. -
Seite 17: Einsatz Im Explosionsgefährdeten Bereich
4 Projektierung | Einsatz im explosionsgefährdeten Bereich Einsatz im explosionsgefährdeten Bereich Berechnung der Verlustleistung für den Einsatz in explosi- onsgefährdeten Bereichen Beachten Sie die Sicherheitshinweise in Ab- Die modulspezifischen Angaben zur Berechnung finden Sie schnitt 2.3. im Dokument „WI13ATEX0002_Power_Calc.pdf“, das Sie von der Weidmüller Website herunterladen können. -
Seite 18: Strombedarf Und Einspeisung
UR20-PF-O (Power-Feed-Out) aufgefrischt werden. Diese UC20-SL2000-EC < 116 mA – UR20-PF-O-Module trennen den Ausgangsstrompfad nach links (zur Steuerung hin) auf, starten also nach rechts ein UC20-SL2000-EC-CAN < 116 mA – neues Stromsegment. Den Strombedarf der u-remote-I/O-Module fin- Bei der Auslegung des versorgenden Netzteils den Sie im Handbuch Remote-I/O-System sind auch die Einschaltstromspitzen zu berück-... -
Seite 19: Beispielrechnung Für Die Einspeisung
4 Projektierung | Beispielrechnung für die Einspeisung Beispielrechnung für die Einspeisung Berechnung des Strombedarfs für den Ausgangsstrom Beim Ausgangsstrom muss für jedes Modul die Stromauf- Die Einspeisung muss für jeden Stationsaufbau individuell nahme sowie der Strombedarf der angeschlossenen Aktoren berechnet werden. Dafür muss der Gleichzeitigkeitsfaktor g berücksichtigt werden. - Seite 20 4 Projektierung | Beispielrechnung für die Einspeisung Beispielrechnung für den Strombedarf (alle Stromwerte in A) Modul Produkt Gleichzeitig- Strombedarf Strombedarf Strombedarf keitsfaktor des Eingangs- des Ausgangs- des Ausgangs- strompfads strompfads strompfads kumuliert Steuerung PF-O kumuliert kumuliert UC20-WL2000-AC 0,116 0,116 UR20-4DI-P 0,008 0,012 0,06 0,196...
-
Seite 21: Berechnung Der Verlustleistung
4 Projektierung | Berechnung der Verlustleistung Berechnung der Verlustleistung Rückspeiseenergie bei DO-Modulen Die Verlustleistung der Steuerung wird wie folgt berechnet: Bei digitalen Ausgangsmodulen wird beim Abschalten in- duktiver Lasten über die Kanäle Energie zurückgespeist. Die + N * P * ΔU * ΔU jeweils zulässige Abschaltenergie ist in den technischen steuerung... - Seite 22 Handbuch u-control 2603990000/03/08.2020...
-
Seite 23: Uc20-Wl2000-Ac
5 Detailbeschreibung Steuerungen | UC20-WL2000-AC Detailbeschreibung Steuerungen UC20-WL2000-AC Status-Anzeigen An die Steuerung UC20-WL2000-AC können über den u-remote-Systembus bis zu 64 aktive u-remote-Module angeschlossen werden. Die Steuerung hat zwei Ethernet- Anschlüsse für die Einbindung in überlagerte Netzwerkstruk- turen oder den Anschluss von HMIs. Über die USB-Serviceschnittstelle oder über Ethernet lässt sich das integrierte Engineering-Tool u-create web aufrufen. - Seite 24 5 Detailbeschreibung Steuerungen | UC20-WL2000-AC LED Spannungsversorgung Steuerung grün: Versorgungsspannung > 18 V rot: mindestens ein Strompfad < 18 V TD+ 1 TD– 2 RD+ 3 RD– 6 RUN/STOP TD+ 1 L/A X1 TD– 2 L/A X2 RD+ 3 24 V DC IN RD–...
- Seite 25 5 Detailbeschreibung Steuerungen | UC20-WL2000-AC Intern von der Steuerkarte System- System- System- µC Karte Batterie RJ45 24 V/5 A Ausgang RJ45 UC20-WL2000-AC Blockschaltbild UC20-WL2000-AC 2603990000/03/08.2020 Handbuch u-control...
- Seite 26 5 Detailbeschreibung Steuerungen | UC20-WL2000-AC Technische Daten UC20-WL2000-AC (Best.-Nr. 1334950000) Systemdaten Anschluss 2 x RJ-45 Anzahl Module max. 64 aktive Konfigurationsschnittstelle Micro USB 2.0 Prozessor Dual Core ARM A9, 624 MHz Speicher 512 MByte RAM, 4 GB Flash Retain-Speicher 128 kByte NV-RAM Speicherkarte (nicht im Lieferumfang) microSD (max.
-
Seite 27: Uc20-Wl2000-Iot
5 Detailbeschreibung Steuerungen | UC20-WL2000-IOT UC20-WL2000-IOT Status-Anzeigen An die Steuerung UC20-WL2000-IOT können über den u-remote-Systembus bis zu 64 aktive u-remote-Module angeschlossen werden. Die Steuerung hat zwei Ethernet- Anschlüsse für die Einbindung in überlagerte Netzwerkstruk- turen oder den Anschluss von HMIs. Über die USB-Serviceschnittstelle oder über Ethernet lässt sich das integrierte Engineering-Tool u-create web aufrufen. - Seite 28 5 Detailbeschreibung Steuerungen | UC20-WL2000-IOT LED Spannungsversorgung Steuerung grün: Versorgungsspannung > 18 V rot: mindestens ein Strompfad < 18 V TD+ 1 TD– 2 RD+ 3 RD– 6 RUN/STOP TD+ 1 L/A X1 TD– 2 L/A X2 RD+ 3 24 V DC IN RD–...
- Seite 29 5 Detailbeschreibung Steuerungen | UC20-WL2000-IOT Intern von der Steuerkarte System- System- System- µC Karte Batterie RJ45 24 V/5 A Ausgang RJ45 UC20-WL2000-IOT Blockschaltbild UC20-WL2000-IOT 2603990000/03/08.2020 Handbuch u-control...
- Seite 30 5 Detailbeschreibung Steuerungen | UC20-WL2000-IOT Technische Daten UC20-WL2000-IOT (Best.-Nr. 1334990000) Systemdaten Anschluss 2 x RJ-45 Anzahl Module max. 64 aktive Konfigurationsschnittstelle Micro USB 2.0 Prozessor Dual Core ARM A9, 624 MHz Speicher 512 MByte RAM, 4 GB Flash Retain-Speicher 128 kByte NV-RAM Speicherkarte (nicht im Lieferumfang) microSD (max.
-
Seite 31: Uc20-Sl2000-Ec
5 Detailbeschreibung Steuerungen | UC20-SL2000-EC UC20-SL2000-EC Status-Anzeigen An die Steuerung UC20-SL2000-EC können über den u-remote-Systembus bis zu 64 aktive u-remote-Module angeschlossen werden. Die Steuerung hat zwei Ethernet- Anschlüsse für die Einbindung in überlagerte Netzwerkstruk- turen oder den Anschluss von HMIs. Die Steuerung kann als EtherCAT-Master konfiguriert wer- den. - Seite 32 5 Detailbeschreibung Steuerungen | UC20-SL2000-EC LED Spannungsversorgung Steuerung grün: Versorgungsspannung > 18 V rot: mindestens ein Strompfad < 18 V TD+ 1 TD– 2 RD+ 3 RD– 6 RUN/STOP TD+ 1 L/A X1 TD– 2 L/A X2 RD+ 3 24 V DC IN RD–...
- Seite 33 5 Detailbeschreibung Steuerungen | UC20-SL2000-EC Intern von der Steuerkarte System- System- System- µC Karte Batterie RJ45 24 V/5 A Ausgang RJ45 UC20-SL2000-EC Blockschaltbild UC20-SL2000-EC 2603990000/03/08.2020 Handbuch u-control...
- Seite 34 5 Detailbeschreibung Steuerungen | UC20-SL2000-EC Technische Daten UC20-SL2000-EC (Best.-Nr. 2674520000) Systemdaten Anschluss 2 x RJ-45 Anzahl Module max. 64 aktive Konfigurationsschnittstelle Micro USB 2.0 Prozessor Dual Core ARM A9, 624 MHz Speicher 512 MByte RAM, 4 GB Flash Retain-Speicher 128 kByte NV-RAM Speicherkarte (nicht im Lieferumfang) microSD (max.
-
Seite 35: Uc20-Sl2000-Ec-Can
5 Detailbeschreibung Steuerungen | UC20-SL2000-EC-CAN UC20-SL2000-EC-CAN Status-Anzeigen An die Steuerung UC20-SL2000-EC-CAN können über den u-remote-Systembus bis zu 64 aktive u-remote-Module angeschlossen werden. Die Steuerung hat zwei Ethernet- SL-EC-CAN Anschlüsse für die Einbindung in überlagerte Netzwerkstruk- turen oder den Anschluss von HMIs. Die Steuerung hat eine CAN-Schnittstelle. Informationen zu den CAN-basierten Kommunikationsprotokollen, die von der Steuerung unterstützt werden, finden Sie in der Dokumenta-... - Seite 36 4.2 rot: Versorgungsspannung Ausgangsstrompfad < 18 V DC Anschlussbild UC20-SL2000-EC-CAN 4.4 rot: interne Sicherung defekt ACHTUNG LED Anzeigen UC20-SL2000-EC-CAN Störungsmeldungen s. Kapitel 12 Gefahr von Sachbeschädigung! Bei maximaler Bestromung von >3 A und maximaler Temperatur von > +55 °C müssen alle vier Kontakte mit 1,5 mm² verkabelt werden! Handbuch u-control 2603990000/03/08.2020...
- Seite 37 5 Detailbeschreibung Steuerungen | UC20-SL2000-EC-CAN Intern von der Steuerkarte System- System- System- µC Karte Batterie RJ45 RJ45 24 V/5 A Ausgang UC20-SL2000-EC-CAN Blockschaltbild UC20-SL2000-EC-CAN 2603990000/03/08.2020 Handbuch u-control...
- Seite 38 5 Detailbeschreibung Steuerungen | UC20-SL2000-EC-CAN Technische Daten UC20-SL2000-EC-CAN (Best.-Nr. 2674620000) Systemdaten Anschluss 2 x RJ-45, 1 x CAN-Schnittstelle Anzahl Module max. 64 aktive Konfigurationsschnittstelle Micro USB 2.0 Prozessor Dual Core ARM A9, 624 MHz Speicher 512 MByte RAM, 4 GB Flash Retain-Speicher 128 kByte NV-RAM Speicherkarte (nicht im Lieferumfang) microSD (max.
-
Seite 39: Montage
6 Montage | Montage vorbereiten Montage Abisolierlängen WARNUNG Bei jedem Weidmüller-Produkt wird die erforderliche Abi- Explosionsgefahr! solierlänge in mm angegeben. Diese Längen, z. B. 6 mm Bei Montagearbeiten kann es zu Funken- ± 0,5 mm, ≥ 10 mm ± 1 mm, müssen eingehalten werden. bildung und übermäßiger Erwärmung von Dies gilt auch bei Verwendung von Aderendhülsen. - Seite 40 6 Montage | Montage vorbereiten Bei senkrechter Montage muss die Steuerung immer als Einsatz im explosionsgefährdeten Bereich erstes Modul unten angeordnet und mit einem verstärkten Beachten Sie die Sicherheitshinweise in Ab- Endwinkel für vertikale Montage (Best.-Nr. 1805610000) schnitt 2.3. gesichert werden. Montageabstände Wird die u-control-Station im explosionsgefährdeten Bereich, Je nachdem, wie die Schirmung der Station Zone 2, eingesetzt, muss das Gehäuse die Zündschutzart...
-
Seite 41: Montagereihenfolge
6 Montage | Montage vorbereiten Für die vertikale Montage sind Höhe und Breite auszutau- schen. Bei der Berechnung der Höhe sind 4,5 mm für den Endwinkel MEW 35/1 (Best.-Nr. 1805610000) zu addieren. 20 mm 0.97" Montagereihenfolge Eine u-control-Station kann nur in dieser Reihenfolge (von links bzw. -
Seite 42: U-Control-Station Montieren
6 Montage | u-control-Station montieren u-control-Station montieren WARNUNG Explosionsgefahr! ▶ Stellen Sie vor Beginn der Arbeiten sicher, dass keine explosionsfähige Atmosphäre herrscht! WARNUNG Gefährliche Berührungsspannung! ▶ Führen Sie Montage- und Verdrahtungsar- beiten an der u-control-Station nur im Endwinkel befestigen spannungsfreien Zustand aus. Achten Sie bei der Montage der u-control- ▶... - Seite 43 6 Montage | u-control-Station montieren ▶ Setzen Sie die Steuerung (Modulseite nach rechts) auf die Tragschiene, sodass sie hörbar einrastet. Modul in Position schieben ▶ Montieren Sie alle weiteren Module wie beschrieben. Steuerung auf Tragschiene aufsetzen ▶ Fügen Sie den zweiten Endwinkel mit der Abschlussplatte ▶...
-
Seite 44: Verdrahtung Ausführen
6 Montage | Verdrahtung ausführen Verdrahtung ausführen Verdrahtung mit Steckverbindern PG 1,5 mm Es dürfen nur Kupferleitungen mit einem Querschnitt zwi- schen 0,14 mm² und 1,5 mm² angeschlossen werden. WARNUNG Explosionsgefahr! Wir empfehlen, die folgenden Aderendhülsen zu verwenden: ▶ Stellen Sie vor Beginn der Arbeiten sicher, Querschnitt Weidmüller Best.-Nr. -
Seite 45: Batterie Einsetzen
6 Montage | Batterie einsetzen Batterie einsetzen WARNUNG Explosionsgefahr! ▶ Verwenden Sie die Steuerung im explosi- onsgefährdeten Bereich nur ohne Batterie. WARNUNG Batterie einsetzen Die Batterie kann bei unsachgemäßer Handhabung explodieren! Die Verwen- ▶ Schließen Sie den Anschlussrahmen deung eines falschen Batterietyps kann Feuer oder Explosion verursachen! ▶... -
Seite 46: Sd-Karte Einsetzen
6 Montage | SD-Karte einsetzen SD-Karte einsetzen Isolationsprüfung ▶ Entriegeln Sie den Anschlussrahmen und öffnen Sie ihn Isolationsprüfungen an der u-control-Station sind entspre- so weit wie möglich (mindestens um 90°). chend den nationalen Vorschriften durchzuführen, in jedem Fall unbedingt vor jeder Inbetriebnahme. ACHTUNG Zerstörung des Produkts durch zu hohe Prüfspannung! -
Seite 47: Erdung Und Schirmung
7 Erdung und Schirmung Erdung und Schirmung Die Begrifflichkeiten „Erden“ und „Schirmen“ sind grund- Das nachfolgende Bild zeigt, wie sich dennoch die beiden sätzlich in Personensicherheit und Anlagensicherheit zu Themengebiete in der Anwendung vermischen. unterteilen. So ist eine Erde vorrangig zum Schutz von Leib und Leben eingerichtet und wird aus diesem Grund auch als Wie im Bild unten zu sehen, wird der Schirm einer Leitung Schutzleiter bezeichnet. -
Seite 48: Erdung Von Geschirmten Leitungen
7 Erdung und Schirmung | Erdung von geschirmten Leitungen Erdung von geschirmten Leitungen Die beste Art der Schirmung besteht aus einem Schlauchge- flecht von einzelnen Drähten aus nichtmagnetischen Werk- stoffen (Kupfer, Aluminium). Das Geflecht sollte ausreichend Elektrische und elektronische Anlagen sollten weitgehend stark dimensioniert und auch möglichst dicht sein. - Seite 49 7 Erdung und Schirmung | Erdung von geschirmten Leitungen In der Praxis wird der Schirm häufig noch gedrillt und in eine Klemmstelle geführt. Die Dämpfung (Spannungsfall) dieser Verbindungen, gerade bei hochfrequenten Störungen, ist sehr hoch. Daher sollte diese Art der Schirmung nicht ver- wendet werden, auch nicht für kurze Leitungslängen.
- Seite 50 7 Erdung und Schirmung | Erdung von geschirmten Leitungen Bei längeren geschirmten Leitungen, wie z. B. dann, wenn Wirkungsvoll schirmen ein Sensor zur Messwarte hingeführt werden muss, ist ein Wichtig ist, dass die Schirmung nicht an der Masse der an- Potenzialunterschied zwischen beiden Endpunkten nicht zu geschlossenen Baugruppe aufgelegt wird, sondern an der vernachlässigen.
- Seite 51 7 Erdung und Schirmung | Erdung von geschirmten Leitungen KLBÜ CO KLBÜ CPF Ø 3-37 mm Ø 3-32 mm KLBÜ SC C-Profil Montagezubehör Ø 3-32 mm TS35 KLBÜ KLBÜ Z/1 Ø 2-32 mm Ø 4-6 mm Trägersysteme TS35 Übersicht Produktprogramm zur Schirmanbindung Weitere Informationen finden Sie in unserem Reihenklem- men-Katalog (Best.-Nr.
-
Seite 52: Potenzialverhältnisse
7 Erdung und Schirmung | Potenzialverhältnisse Potenzialverhältnisse Potenzialfreier Aufbau Die Bezugspotenziale von Steuer- und Laststromkreis sind beim potenzialfreien Aufbau galvanisch voneinander ge- Grundlegendes trennt. Bei den Potenzialverhältnissen einer u-control-Station ist auf Der potenzialfreie Aufbau ist notwendig bei: – Einsatz des Einspeisemoduls (in beiden Varianten PF-I folgende Merkmale zu achten: –... - Seite 53 7 Erdung und Schirmung | Potenzialverhältnisse DI/AI DO/AO PF-O DO/AO PF-I DI/AI Tragschiene Erdungskonzept: Die Federkontakte an der Unterseite der Komponenten sind durch das Aufrasten mit der Tragschiene verbunden. 2603990000/03/08.2020 Handbuch u-control...
-
Seite 54: Elektromagnetische Verträglichkeit (Emv)
7 Erdung und Schirmung | Elektromagnetische Verträglichkeit (EMV) Elektromagnetische Verträglichkeit (EMV) PE-Anschluss Die Verbindung von Masse und PE-Anschluss (Schutzerde) Die u-control-Produkte und die u-remote-Produkte entspre- hat zentral zu erfolgen. chen den Anforderungen an die EMV in vollem Umfang. Eine EMV-Planung ist jedoch vor der Installation erforderlich. WARNUNG Lebensgefahr möglich! Berücksichtigt werden sollen alle potenziellen Störquellen... - Seite 55 7 Erdung und Schirmung | Elektromagnetische Verträglichkeit (EMV) 1 Massebänder Schrankaufbau nach EMV-Richtlinie: Zur Verbindung inaktiver Metallteile müssen Massebänder verwendet werden, wenn keine großflächigen Metall-Metall- Verbindungen möglich sind. Verwenden Sie kurze Masse- bänder mit großer Oberfläche. 2 Klemmbügel für Signalleitungen Werden geschirmte Signalleitungen verwendet, so muss der Schirm großflächig mit dem Klemmbügel (KLBÜ) auf der Sammelschiene befestigt werden.
-
Seite 56: Schirmung Von Leitungen
7 Erdung und Schirmung | Schirmung von Leitungen Schirmung von Leitungen ACHTUNG Sachbeschädigung! Um die Einkopplung von Störspannungen und die Auskopp- Wenn aus schaltungstechnischen oder gerätespezifischen lung von Störfeldern bei Leitungen zu vermeiden, sollten Gründen nur eine einseitige Schirmauflage möglich ist, beim Aufbau eines Leitungsschirmes ausschließlich ge- kann die zweite Leitungsschirmseite über einen Kondensa- schirmte Leitungen mit Schirmgeflechten mit einer Überde-... - Seite 57 7 Erdung und Schirmung | Schirmung von Leitungen Potentialausgleich 2603990000/03/08.2020 Handbuch u-control...
- Seite 58 Handbuch u-control 2603990000/03/08.2020...
-
Seite 59: Voraussetzungen
8 Inbetriebnahme mit u-create web | Voraussetzungen Inbetriebnahme mit u-create web Webbrowser WARNUNG u-create web kann mit folgenden Webbrowsern verwendet Explosionsgefahr! werden. ▶ Stellen Sie vor Beginn der Arbeiten sicher, – Mozilla Firefox 61 oder höher dass keine explosionsfähige Atmosphäre – Google Chrome 67 oder höher herrscht! Bildschirmauflösung Für die Arbeit mit u-create web empfehlen wir eine Bild-... -
Seite 60: 8.3 Online-Hilfe Von U-Create Web Aufrufen
8 Inbetriebnahme mit u-create web | Online-Hilfe von u-create web aufrufen Online-Hilfe von u-create web aufrufen Die Bedienung von u-create web wird in der integrierten Online-Hilfe erklärt. Anmeldemaske (Beispiel: Google Chrome) Sie werden aufgefordert, Ihre Anmeldedaten einzugeben. Bei Auslieferung gelten folgende Anmeldedaten: Online-Hilfe aufrufen Benutzername: admin... -
Seite 61: Steuerung Auf Werkseinstellungen Zurücksetzen
8 Inbetriebnahme mit u-create web | Steuerung auf Werkseinstellungen zurücksetzen Steuerung auf Werkseinstellungen zurück- ▶ Klicken Sie OK. setzen Die Verbindung zu u-create web wird unterbrochen, die Steu- erung startet neu und die Seite SWUpdate wird im Browser Folgende Daten werden zurückgesetzt: angezeigt. - Seite 62 Handbuch u-control 2603990000/03/08.2020...
-
Seite 63: 13 9 Inbetriebnahme Mit U-Create Studio
Mit der Webanwendung DevAdmin werden die Steuerungen – UC20-SL2000-EC UC20-SL2000 auf einem angeschlossenen PC abgebildet. – UC20-SL2000-EC-CAN Mit DevAdmin können Sie zu Testzwecken, bei der Inbetrieb- nahme oder im Servicefall folgende Funktionen ausführen: Bevor Sie mit der Inbetriebnahme beginnen, müssen die fol- –... - Seite 64 9 Inbetriebnahme mit u-create studio | Webanwendung „DevAdmin“ starten ▶ Geben Sie in der Adresszeile die IP-Adresse der Steue- rung ein. – Ethernet-Zugriff: 192.168.101.100 DevAdmin wird gestartet. Sie werden aufgefordert, Ihre An- meldedaten einzugeben. Bei Auslieferung gelten folgende Anmeldedaten: Benutzername: Administrator Passwort: tobechanged Diagnosesicht...
-
Seite 65: Bauteile Austauschen
10 Bauteile austauschen | Steckverbindereinheit entfernen/tauschen 10 Bauteile austauschen 10.1 Steckverbindereinheit entfernen/tauschen ▶ Schwenken Sie die Steckverbindereinheit mit Verkabe- lung um 90° nach vorn. WARNUNG Die Steckverbindereinheit lässt sich nur in die- ser 90°-Position abnehmen! Explosionsgefahr! ▶ Stellen Sie vor Beginn der Arbeiten sicher, dass keine explosionsfähige Atmosphäre ▶... -
Seite 66: Steckverbinder Entfernen/Austauschen
10 Bauteile austauschen | Steckverbinder entfernen/austauschen 10.2 Steckverbinder entfernen/austauschen WARNUNG Explosionsgefahr! ▶ Stellen Sie vor Beginn der Arbeiten sicher, dass keine explosionsfähige Atmosphäre herrscht! WARNUNG Betrieb der Maschine/Anlage kann ge- stört werden! ▶ Falls die Maschine/Anlage durch das Ent- fernen eines Steckverbinders in einen gefährlichen Zustand gebracht wird, dür- fen Sie den Austausch nur bei abgeschal- teter Maschine/Anlage vornehmen! -
Seite 67: Leitung Entfernen/Austauschen
10 Bauteile austauschen | Leitung entfernen/austauschen 10.3 Leitung entfernen/austauschen ▶ Drücken Sie den Pusher neben der Leitung, die entfernt werden soll, mit einem Schraubendreher (3 mm) ein, und ziehen Sie den Draht heraus. WARNUNG Explosionsgefahr! ▶ Stellen Sie vor Beginn der Arbeiten sicher, dass keine explosionsfähige Atmosphäre herrscht! WARNUNG... -
Seite 68: Batterie Austauschen
10 Bauteile austauschen | Batterie austauschen 10.4 Batterie austauschen WARNUNG Explosionsgefahr! ▶ Stellen Sie vor Beginn der Arbeiten sicher, dass keine explosionsfähige Atmosphäre herrscht! WARNUNG Betrieb der Maschine/Anlage kann ge- stört werden! ▶ Falls die Maschine/Anlage durch das Tren- nen der Versorgungsspannung in einen gefährlichen Zustand gebracht wird, dür- fen Sie den Austausch nur bei abgeschal- teter Maschine/Anlage vornehmen! -
Seite 69: Sd-Karte Austauschen
10 Bauteile austauschen | SD-Karte austauschen 10.5 SD-Karte austauschen WARNUNG Explosionsgefahr! ▶ Stellen Sie vor Beginn der Arbeiten sicher, dass keine explosionsfähige Atmosphäre herrscht! WARNUNG Betrieb der Maschine/Anlage kann ge- stört werden! ▶ Falls die Maschine/Anlage durch das Tren- nen der Versorgungsspannung in einen gefährlichen Zustand gebracht wird, dür- fen Sie den Austausch nur bei abgeschal- teter Maschine/Anlage vornehmen! - Seite 70 Handbuch u-control 2603990000/03/08.2020...
-
Seite 71: Demontage Und Entsorgung
11 Demontage und Entsorgung | u-control-Station demontieren 11 Demontage und Entsorgung 11.1 u-control-Station demontieren 11.2 u-control-Station entsorgen WARNUNG ACHTUNG Explosionsgefahr! Die Produkte der u-control- und der u-remote- ▶ Stellen Sie vor Beginn der Arbeiten sicher, Reihe unterliegen der WEEE (EU-Richtlinie dass keine explosionsfähige Atmosphäre 2012/19/EU), welche die Rücknahme und herrscht! das Recycling von Elektro- und Elektronikge-... - Seite 72 Handbuch u-control 2603990000/03/08.2020...
-
Seite 73: Led-Anzeigen Und Störungsbehebung
12 LED-Anzeigen und Störungsbehebung 12 LED-Anzeigen und Störungsbehebung Führen Sie bei Störungen an einem u-control-Produkt die nachfolgend empfohlenen Maßnahmen durch. Sollte sich die Störung nicht beheben lassen, senden Sie das betroffene Produkt an Weidmüller. Die Adresse Ihrer zuständigen Län- dervertretung finden Sie im Internet unter www.weidmueller.de. - Seite 74 12 LED-Anzeigen und Störungsbehebung Steuerung/Indikator Status Empfohlene Maßnahme UC20-WL2000-IOT Power-LED grün: Versorgungsspannung liegt an, Firmware läuft – Systemfehler rot: schwerwiegender Systemfehler Versorgungsspannung aus- und wieder einschalten und Applikation erneut laden Busfehler grün: Kommunikation mit Modulen OK – rot: Fehler bei der Kommunikation mit Modulen oder Prüfen, ob Module korrekt montiert sind keine Module verbunden Maintenance...
- Seite 75 12 LED-Anzeigen und Störungsbehebung Steuerung/Indikator Status Empfohlene Maßnahme UC20-SL2000-EC, UC20-SL2000-EC-CAN Power-LED grün: Versorgungsspannung liegt an, Bootloader/ – Firmware läuft Systemfehler rot: Systembusfehler Lesen Sie die Diagnosemeldungen über das Enginee- ringtool aus und legen Sie die weiteren Maßnahmen fest Busfehler rot: Feldbusfehler Prüfen, ob Module korrekt montiert sind...
- Seite 76 Handbuch u-control 2603990000/03/08.2020...
-
Seite 77: Zubehör Und Ersatzteile
13 Zubehör und Ersatzteile | Zubehör 13 Zubehör und Ersatzteile 13.1 Zubehör Best.-Nr. Bezeichnung Einsatzzweck 9009030000 Schraubendreher SDS 0.4X2.5X75 Leiter aus den PUSH IN-Kontakten lösen 9008320000 Schraubendreher SDS 0.5X3.0X80 Endwinkel montieren/demontieren 1323700000 Markierer PM 2.7/2.6 MC SDR Anschlussmarkierer für Pusher, mit Sonderdruck nach Kundenwunsch 1323710000 Markierer PM 2.7/2.6 MC NE WS Anschlussmarkierer für Pusher, unbedruckt... -
Seite 78: Ersatzteile
13 Zubehör und Ersatzteile | Ersatzteile 13.2 Ersatzteile Steuerung Best.-Nr. Ersatzteil Best.-Nr. UC20-WL2000-AC 1334950000 Steckverbindereinheit 2425170000 UR20-PK-1334940000-SP UC20-WL2000-IOT 1334990000 Steckverbindereinheit 2425170000 UR20-PK-1334940000-SP UC20-SL2000-EC 2674520000 Steckverbindereinheit 2425170000 UR20-PK-1334940000-SP UC20-SL2000-EC-CAN 2674620000 Steckverbindereinheit 2425170000 UR20-PK-1334940000-SP Leiterplattensteckverbinder für CAN-Schnittstelle 1278050000 B2CF 3.50/06/180LR SN OR BX Handbuch u-control 2603990000/03/08.2020... -
Seite 79: Anhang
ANHANG Beispiele zur Positionskodierung von Modulen Auflösung der Seriennummern Service 2603990000/03/08.2020 Handbuch u-control... -
Seite 80: Beispiele Zur Positionskodierung Von Modulen
Beispiele zur Positionskodierung von Modulen Das Fehlstecken von Elektronikeinheiten kann verhindert Funktionsorientierte Kodierung werden, wenn die Basismodule mit Kodierelementen Kodierplatz KOSM BHZ5.00 (Best.-Nr. 1483050000) versehen werden. Code Bedeutung An jedem Basismodul können drei Kodierbuchsen mit je 4 digitale Eingänge (4DI) viermöglichen Positionen gesteckt werden. So ergeben sich maximal 4 also 64 Codes. - Seite 81 Steckplatzorientierte Kodierung Steckplatzorientierte Kodierung Kodierplatz Kodierplatz Code Stationssteckplatz Code Stationssteckplatz 2603990000/03/08.2020 Handbuch u-control...
-
Seite 82: Auflösung Der Seriennummern
Auflösung der Seriennummern Stelle Jahr Code Monat Code Code Hersteller Code Code Produktfamilie fortlaufende Nummer 2013 Januar 2014 Februar 2015 März 2016 April 2017 Juni 2018 2019 Juli 2020 August 2021 September 2022 Oktober 2023 November 2024 Dezember 2025 2026 2027 2028 2029... - Seite 83 B - Esct. 2 aumi@aumi.com.vn Montenegro Bitte kontaktieren Sie São Domingos de Rana www.aumi.com.vn Norwegen Weidmuller Middle East FZE Bitte kontaktieren Sie 2785-515 Abóboda Vereinigte Arabische Emirate unser Representative Office Sivilingeniør J.F. Knudtzen AS Tel. +351 214 459 191 Repräsentanz Büro Weidmüller Interface GmbH...
- Seite 84 Weidmüller – Ihr Partner der Industrial Connectivity Als erfahrene Experten unterstützen wir unsere Kunden und Partner auf der ganzen Welt mit Produkten, Lösungen und Services im industriellen Umfeld von Energie, Signalen und Daten. Wir sind in ihren Branchen und Märkten zu Hause und kennen die technologischen Herausforderungen von morgen.
