Detailbeschreibung Steuerungen
5.1
UC20-WL2000-AC
An die Steuerung UC20-WL2000-AC können über den
u-remote-Systembus bis zu 64 aktive u-remote-Module
angeschlossen werden. Die Steuerung hat zwei Ethernet-
Anschlüsse für die Einbindung in überlagerte Netzwerkstruk-
turen oder den Anschluss von HMIs.
Über die USB-Serviceschnittstelle oder über Ethernet lässt
sich das integrierte Engineeringtool u-create web aufrufen.
Über u-create web lässt sich ein Upgrade auf das integrierte
Betriebssystem u-OS durchführen. Mit u-create web oder mit
u-OS kann die u-control-Station konfiguriert und parametriert
werden und Steuerungsanwendungen können programmiert
werden. u-create web unterstützt die Programmierung ge-
mäß IEC 61131-3 und JavaScript durch Node-RED. Bei u-OS
wir die Programmierung in Abhängigkeit der installierten
Apps unterstützt, z. B. CODESYS oder Node-RED.
Die erste Einspeisung der Station ist in die Steuerung integ-
riert. Sie erfolgt über zwei 4-polige Steckverbinder, getrennt
nach Ein- und Ausgangsstrompfad.

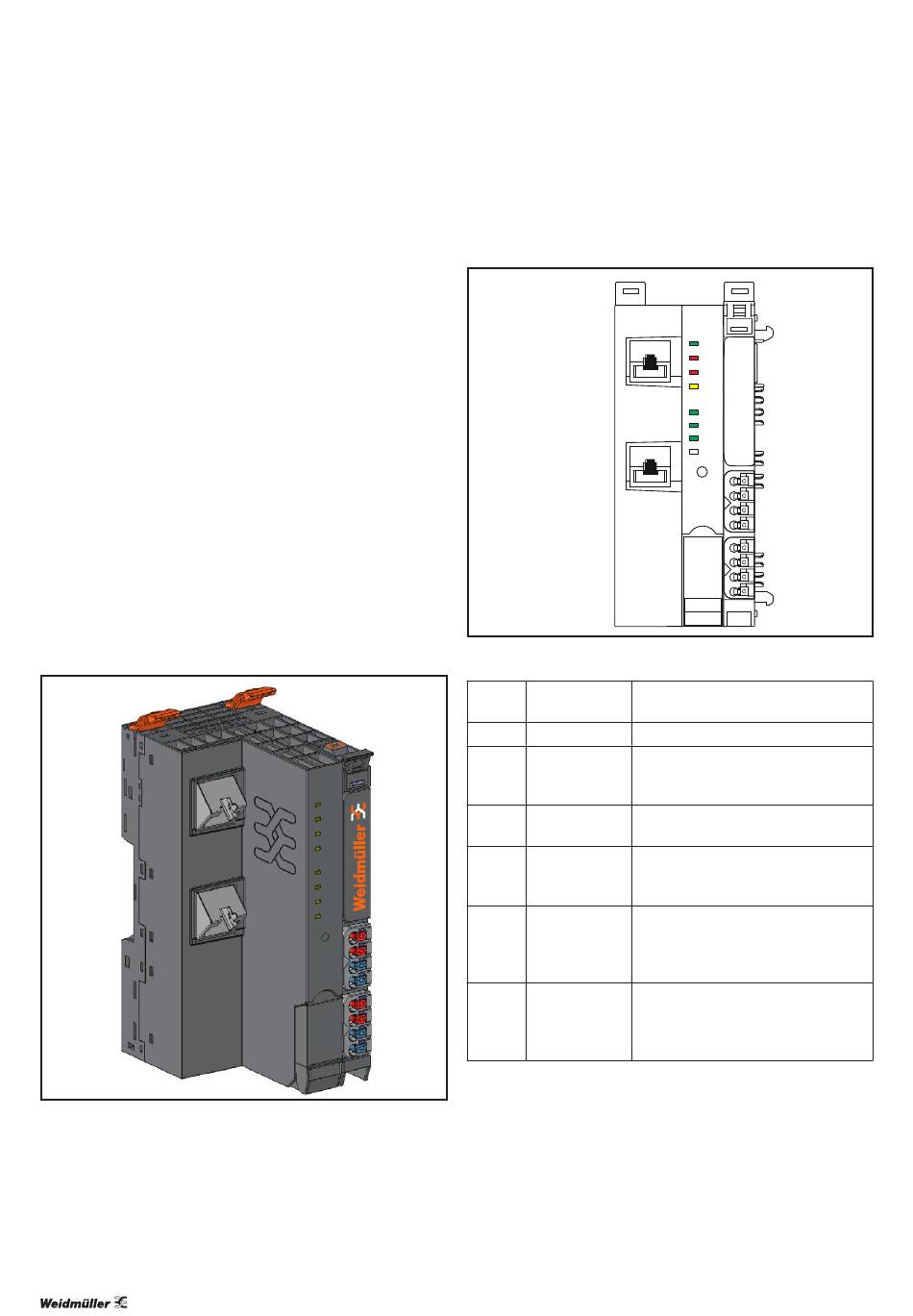

Steuerung UC20-WL2000-AC (Best.-Nr. 1334950000)
22
Status-Anzeigen
LED Status-Anzeigen UC20-WL2000-AC, Störungsmeldungen s. Kapitel 12
PWR
Power-LED
SF
Systemfehler
BF
Busfehler
MT
Maintenance
RUN/
Status Steuerung
STOP
L/A X1
Verbindung/
Aktivität
L/A X2
Verbindung/
Aktivität
Handbuch u-control
WL-AC
X1
PWR
SF
BF
MT
RUN/STOP
L/A X1
X2
L/A X2
1
2
3
3
4
1
2
4
3
4
grün: Versorgungsspannung liegt an, Firm-
ware läuft
rot: schwerwiegender Systemfehler
grün: Kommunikation mit Modulen OK
rot: Fehler bei der Kommunikation mit Modu-
len oder keine Module verbunden
grün zweimal kurz aufleuchtend: Betriebs-
system läuft
aus: keine Applikation geladen
grün: Applikation ist geladen und läuft
gelb: Applikation ist geladen und gestoppt
grün: Verbindung von Anschluss 1 der Steue-
rung mit einem weiteren Feldgerät aufgebaut
grün/gelb blinkend: Datenaustausch an
Anschluss 1
grün: Verbindung von Anschluss 2 der Steue-
rung mit einem weiteren Feldgerät aufgebaut
grün/gelb blinkend: Datenaustausch an
Anschluss 2
