20 mm
0.97"
35 mm
1.38"
40 mm
1.57"
20 mm
0.97"

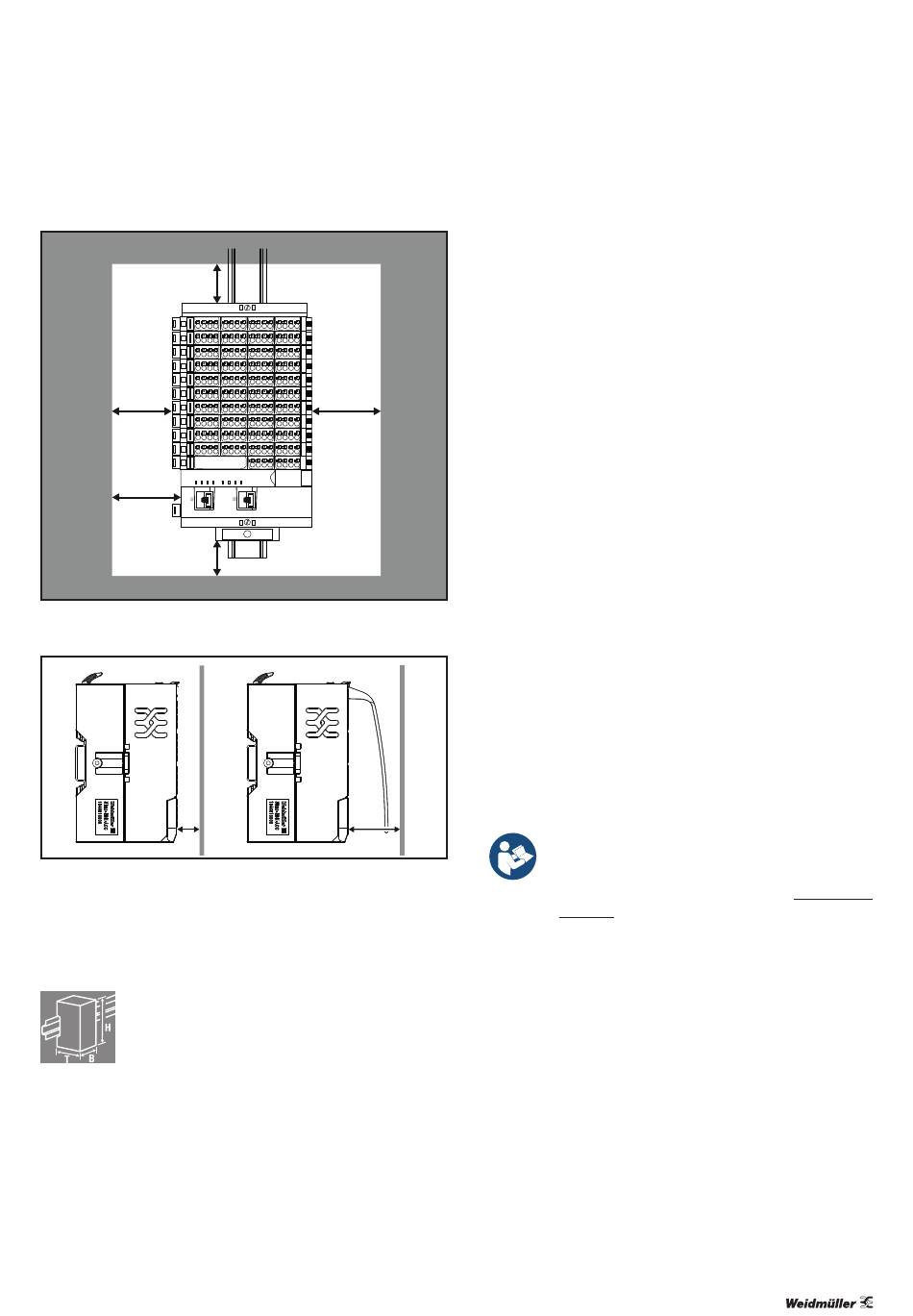

Mindestabstände bei vertikaler Montage
10
mm
Mindestabstand zur Schaltschranktür (ohne/mit Schwenkmarkierer)
Platzbedarf berechnen
Der Platzbedarf für eine u-control-Station (horizontale Mon-
tage) mit n Modulen berechnet sich wie folgt:
Höhe: 120 mm
+ 2
40 mm
x
= 200 mm
Breite: 8 mm
+ 52 mm
+ n
11,5 mm
x
+ 11,5 mm
+ 2
20 mm
x
= 111,5 mm + n
11,5 mm
x
2603990000/03/08.2020
40 mm
1.57"
30 mm
Abstände oben und unten
Endwinkel
Steuerung
n Module
Abschlussplatte und Endwinkel
seitliche Abstände
Für die vertikale Montage sind Höhe und Breite auszutau-
schen. Bei der Berechnung der Höhe sind 4,5 mm für den
Endwinkel MEW 35/1 (Best.-Nr. 1805610000) zu addieren.
Montagereihenfolge
Eine u-control-Station kann nur in dieser Reihenfolge (von
links bzw. unten beginnend) aufgebaut werden:
– Endwinkel
– Steuerung
– Bis zu 64 aktive Module
– Abschlussplatte und Endwinkel
Falls die Station bereits konfiguriert wurde, gehen Sie nach
der entsprechenden Montagezeichnung vor. Wenn Sie die
Station selbst konfigurieren, beachten Sie folgende Hinwei-
se:
– Achten Sie auf die maximale Strombelastbarkeit
(s. Abschnitt 4.6)!
– Darüber hinaus ist die Reihenfolge der Module beliebig.
Um die Station möglichst übersichtlich zu gestalten, emp-
fehlen wir jedoch die Anordnung nach Funktionen sor-
tiert.
Anordnung von sicheren Einspeisemodulen
Ein sicheres Einspeisemodul (PF-O-xDI-SIL) kann an jeder be-
liebigen Stelle in der u-control-Station platziert werden. Alle
folgenden Ausgangsmodule bis zum nächst folgenden PF-
O-Modul werden sicher abgeschaltet (Sicherheitssegment).
Innerhalb einer Station können auch mehrere PF-O-SIL-Mo-
dule/Sicherheitssegmente angeordnet werden.
Beim Einsatz von sicheren Einspeisemodulen
beachten Sie unbedingt auch das Handbuch
Module zur funktionalen Sicherheit.
Das Handbuch können Sie von der Weidmüller
Website herunterladen.
Vorbereitung und erforderliches Werkzeug
Die Tragschiene muss bereits montiert sein. Für die mecha-
nische Montage der u-control-Station benötigen Sie einen
Schraubendreher (3 mm).
▶ Legen Sie die Module in der vorgesehenen Reihenfolge
bereit.
▶ Prüfen Sie, ob an beiden Endwinkeln der Tragschienenfuß
beweglich ist. Ggf. lösen Sie die Befestigungsschraube,
bis der Tragschienenfuß locker bewegt werden kann.
▶ Falls noch nicht geschehen, montieren Sie eine Erdungs-
klemme an der Tragschiene.
Handbuch u-control
6 Montage | Montage vorbereiten
41
