3 Systemübersicht | Allgemeine Beschreibung Steuerung
3.1
Allgemeine Beschreibung Steuerung
1
2
3

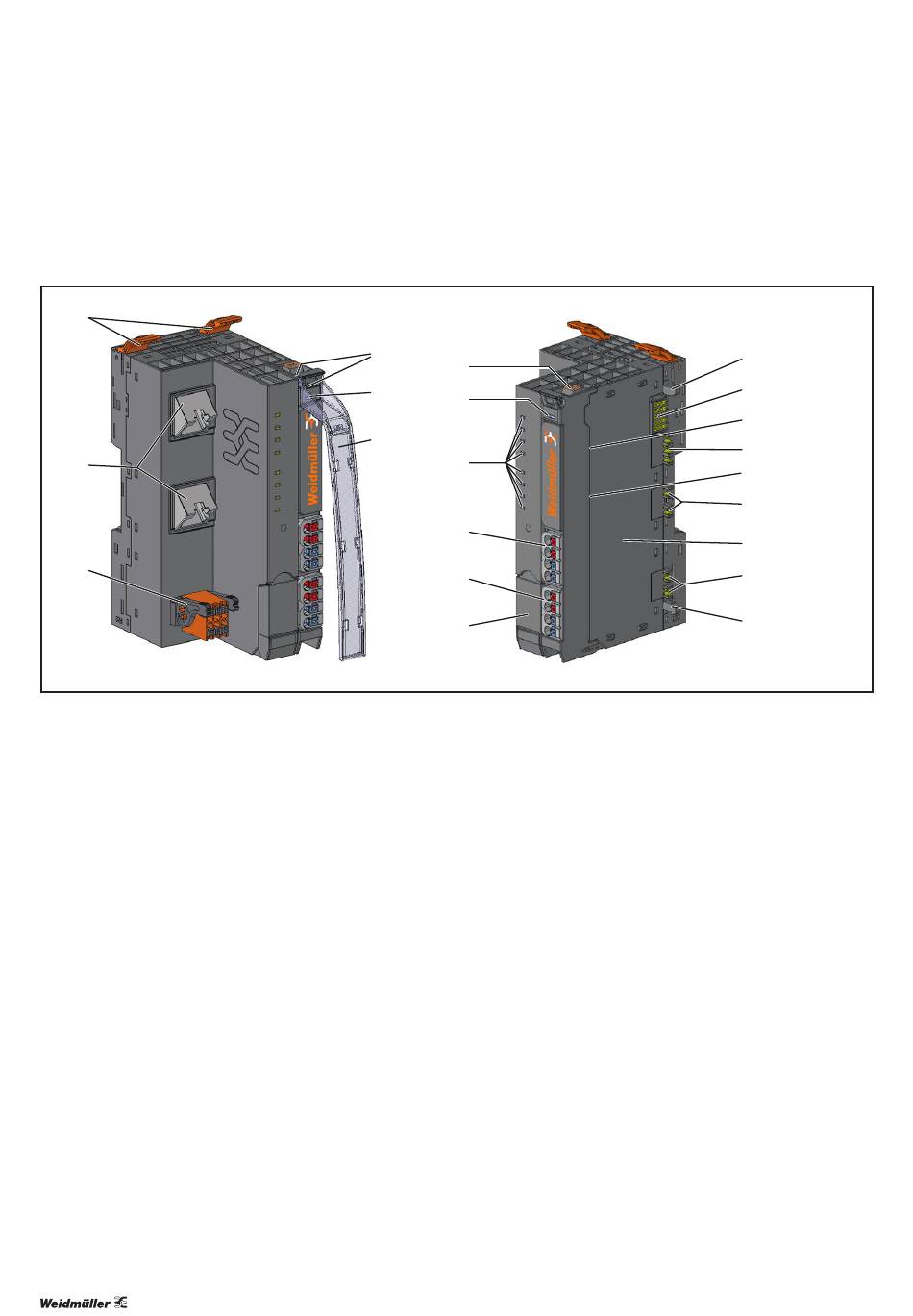

Steuerung (Beispiel UC20-SL2000-EC-CAN)
1
Lösehebel für Tragschienenbefestigung
2
Anschluss Datenleitung (RJ45)
3
CAN-Schnittstelle (nur UC20-SL2000-EC-CAN)
4
Aufnahmen für Modulmarkierer
5
Typenbezeichnung
6
Schwenkmarkierer für Modul- und Kanalkennzeichnung (optional)
10
4
7
5
8
6
9
10
11
12
7
Entriegelung Anschlussrahmen
8
LED Spannungsversorgung Steuerung
9
Status-LEDs Steuerung
10 Versorgungsstecker für System- und Eingangsmodule
11 Versorgungsstecker für Ausgangsmodule
12 Serviceklappe (Zugang USB-Schnittstelle)
13 Rasthaken seitliche Modulverriegelung
14 Systembus
15 Batteriefach (hinter Anschlussrahmen)
16 Systemstrompfad
17 Speicherkarten-Steckplatz (hinter Anschlussrahmen)
18 Eingangsstrompfad
19 Typenschild
20 Ausgangsstrompfad
Handbuch u-control
13
14
15
16
17
18
19
20
13
