3 Systemübersicht | Steckverbinder PG 1,5 mm
3.3
Steckverbinder PG 1,5 mm
Ein Anschlussrahmen nimmt bis zu vier Steckverbinder
PG 1,5 mm auf, an jedem Steckverbinder können vier Leiter
angeschlossen werden. Durch die „PUSH IN"-Technologie
können feindrähtige Leiter mit aufgecrimpten Aderendhülsen
oder ultraschallverschweißte Leiter, jeweils mit einem ma-
ximalen Querschnitt von 1,5 mm², ohne Werkzeug einfach
in die Öffnung zur Klemmstelle eingesteckt werden. Um
feindrähtige Leiter ohne Aderendhülse einzustecken, muss
der Pusher mit einem Schraubendreher eingedrückt werden
(Verdrahtung s. Abschnitt 6.3).

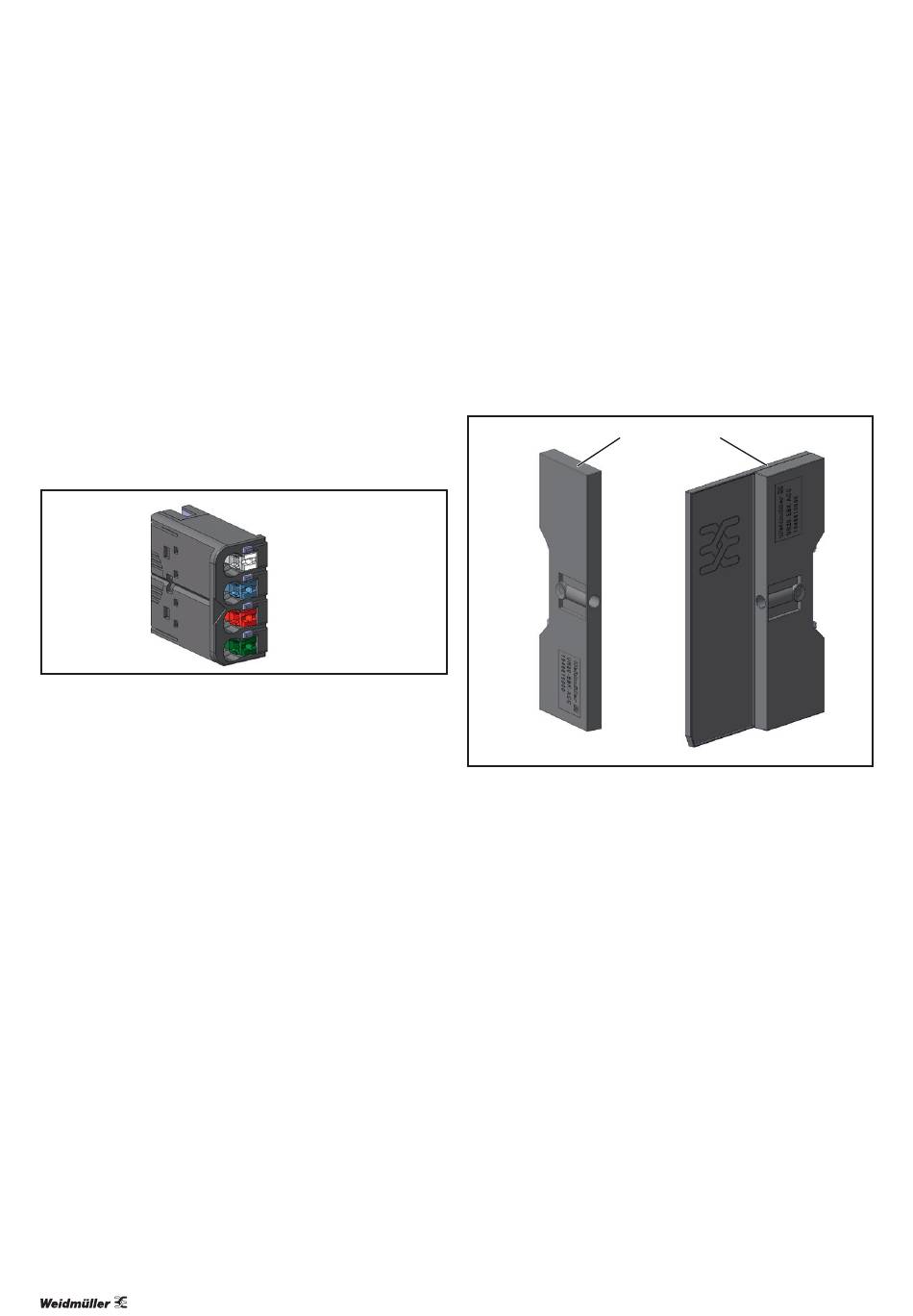

Steckverbinder PG 1,5 mm mit vier Leiteranschlüssen
– Leiterquerschnitt 0,14 bis 1,5 mm²
– Max. Stromtragfähigkeit: 10 A
– 4-polig
Die Pusher sind farbkodiert für folgende Anschlüsse:
weiß
Signal DC oder AC
blau
GND
rot
24 V DC
grün
Funktionserde (FE)
schwarz
Signal AC
12
3.4
Mechanische Fixierungselemente
An beiden Enden fixiert ein Endwinkel die Station in der Ein-
baulage. Das letzte I/O-Modul wird mit einer Abschlussplatte
vor Staub geschützt. An diese Abschlussplatte wird der zwei-
te Endwinkel gesteckt und mit der Tragschiene verschraubt.
Jede u-control Steuerung wird mit einem Abschlusskit aus-
geliefert.
Fixierungselemente der u-control-Station
1
Endwinkel (Abschluss links, Steuerungsseite)
2
Abschlusskit mit Abschlussplatte und Endwinkel (Abschluss rechts)
Für die senkrechte Montage muss zusätzlich ein spezieller
Endwinkel (Bestell.-Nr. 1805610000 MEW 35/1) unterhalb
der Station montiert werden.
Handbuch u-control
1
2
2603990000/07/03.2023
