Versorgungskonzept
Die u-control-Steuerungen und die u-remote-Module verwen-
den drei interne Strompfade (s. Kapitel 4). Eingangs- und
Ausgangsstrompfad werden getrennt voneinander versorgt,
sodass eine bedarfsweise Einspeisung durch Einspeisemo-
dule leicht zu realisieren ist.

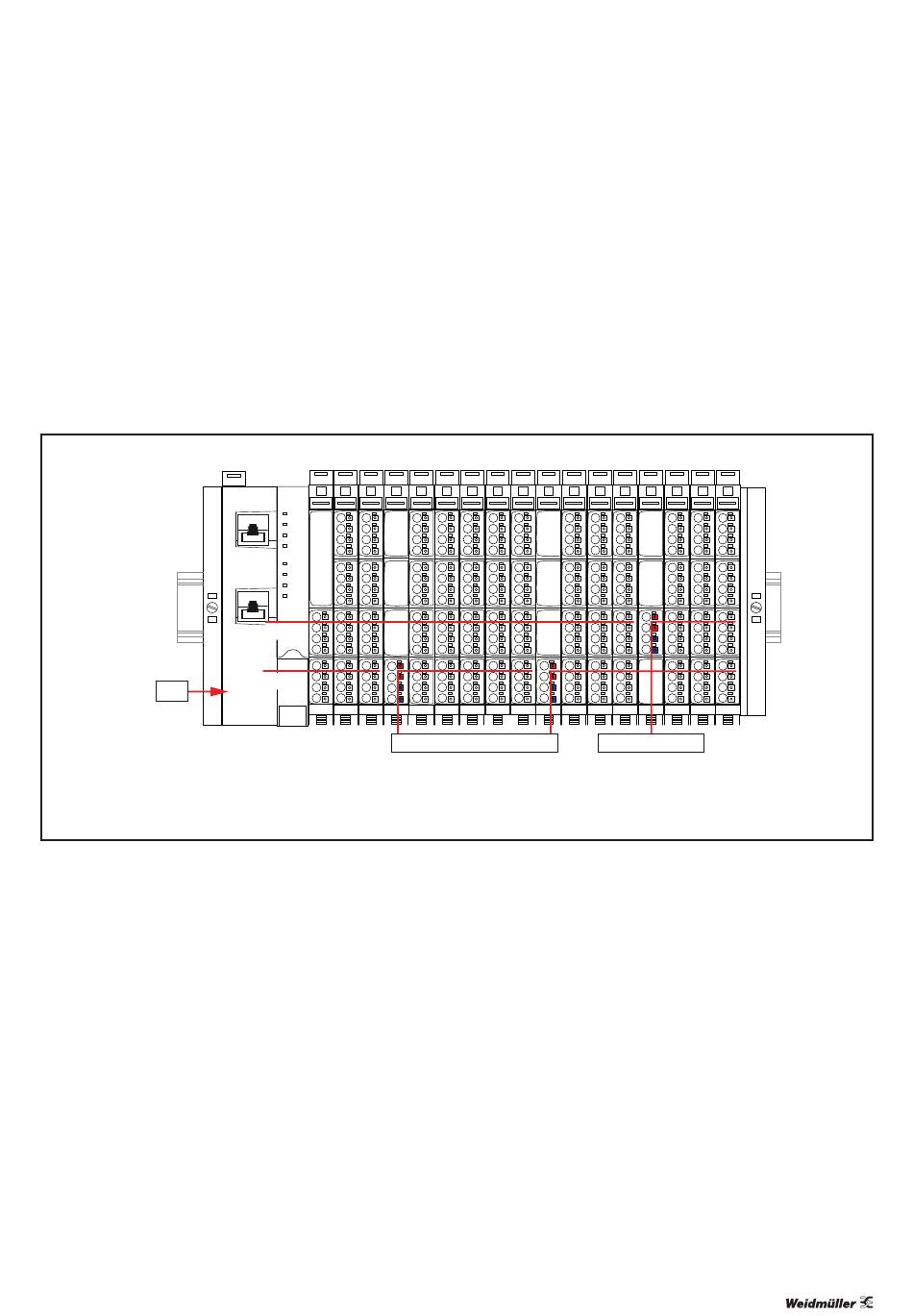

Die folgende Abbildung zeigt das allgemeine Versorgungs-
konzept. Eine detaillierte Beschreibung sowie die Berech-
nung des Strombedarfs finden Sie in den Abschnitten 4.8
und 4.9 dieses Handbuchs.
24 V
Versorgungskonzept einer u-control-Station
2603990000/07/03.2023
PF-O
UC20
DI
DO
DO
X1
X2
U
24V
IN
U
24V
OUT
U
Versorgung der Ausgangspfade
OUT
U
Versorgung der Eingangspfade
IN
PF-X Einspeisung
Überspannungsschutz an jeder Einspeisung
Handbuch u-control
PF-O
AO DO
DI
DO
DO
DO
24V Einspeisung Ausgänge
3 Systemübersicht
PF-I
DI
DI
DI
DO
24V Einspeisung Eingänge
9
