6 Montage | u-control-Station montieren
▶ Setzen Sie die Steuerung (Modulseite nach rechts) auf die
Tragschiene, sodass sie hörbar einrastet.
X1
X

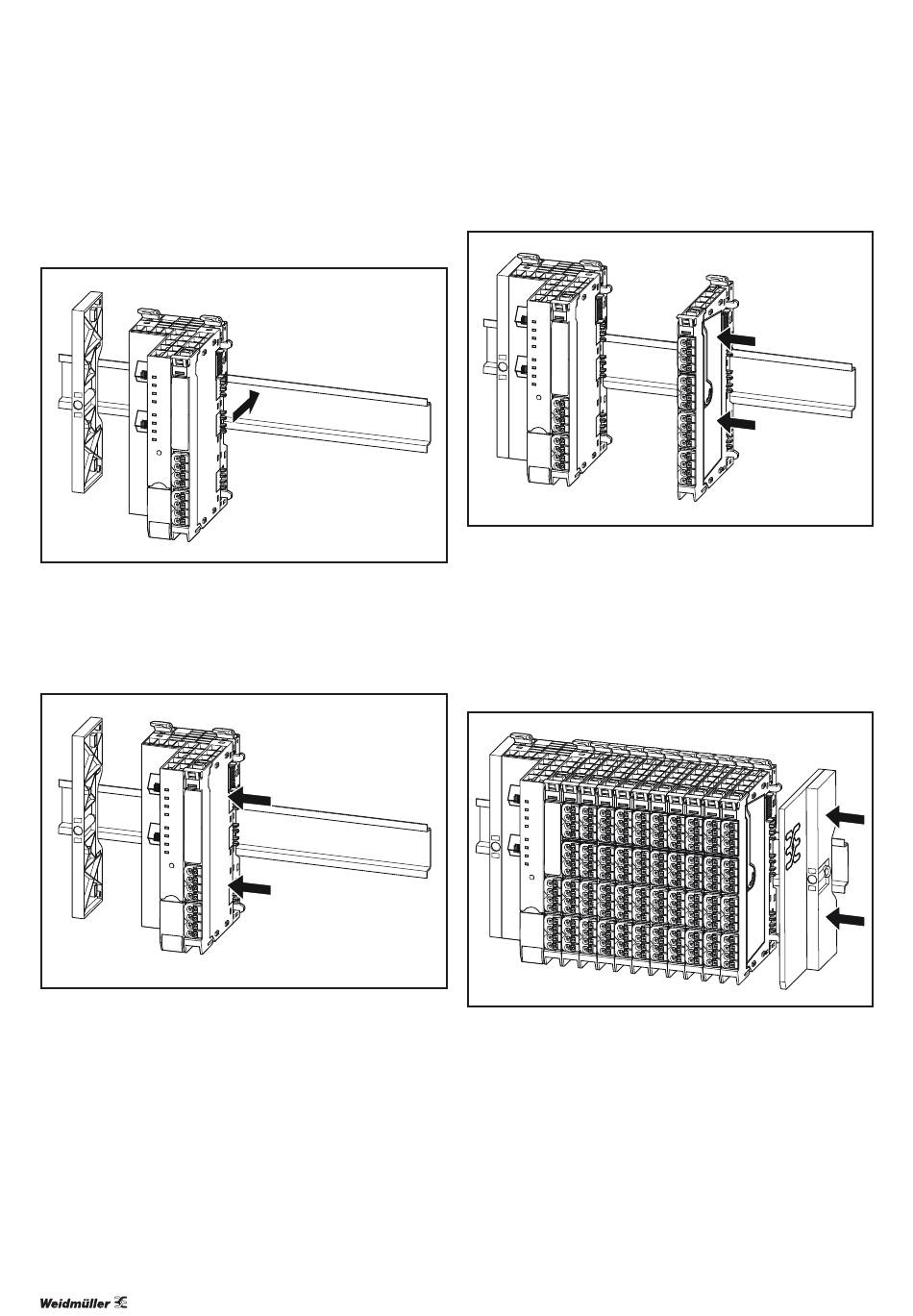

Steuerung auf Tragschiene aufsetzen
▶ Schieben Sie die Steuerung nach links, bis sie lückenlos
am Endwinkel anschließt. Drücken Sie dabei möglichst
dicht an der Tragschiene, damit die Steuerung nicht ver-
kantet.
X1
X
Steuerung in Position schieben
▶ Setzen Sie das erste Modul auf die Tragschiene und drü-
cken Sie es fest. Es muss hörbar einrasten.
▶ Schieben Sie das Modul nach links, bis es an der Steue-
rung hörbar einrastet. Drücken Sie dabei möglichst dicht
an der Tragschiene, damit das Modul nicht verkantet.
42
X1
X
Modul in Position schieben
▶ Montieren Sie alle weiteren Module wie beschrieben.
▶ Fügen Sie den zweiten Endwinkel mit der Abschlussplatte
so zusammen, wie durch die Passstifte vorgegeben.
▶ Setzen Sie beides am rechten Ende der Station auf die
Tragschiene, so dass der Endwinkel nach außen zeigt.
▶ Schieben Sie Endwinkel und Abschlussplatte nach links,
bis sie lückenlos am letzten Modul anschließt.
X1
X
Abschlussplatte mit Endwinkel in Position schieben
▶ Schrauben Sie den Endwinkel fest (Schraubendreher
3 mm).
▶ Stellen Sie sicher, dass sich alle Lösehebel einheitlich in
Verschlussposition befinden. Ist dies nicht der Fall, rasten
Sie die offenen Lösehebel ein.
