7 Erdung und Schirmung | Elektromagnetische Verträglichkeit (EMV)

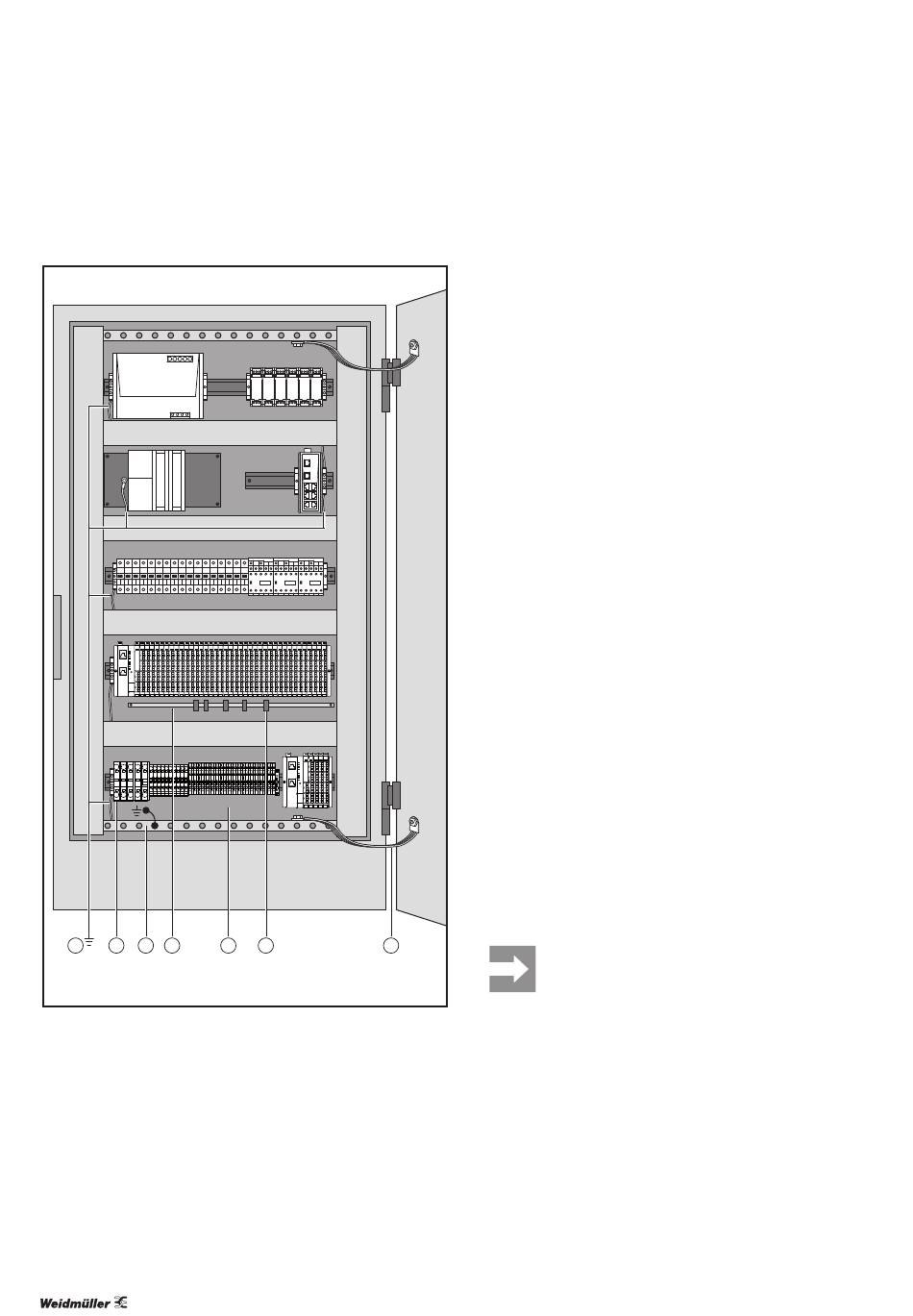

Schrankaufbau nach EMV-Richtlinie:
7
6
5
4
54
3
2
1
1 Massebänder
Zur Verbindung inaktiver Metallteile müssen Massebänder
verwendet werden, wenn keine großflächigen Metall-Metall-
Verbindungen möglich sind. Verwenden Sie kurze Masse-
bänder mit großer Oberfläche.
2 Klemmbügel für Signalleitungen
Werden geschirmte Signalleitungen verwendet, so muss
der Schirm großflächig mit dem Klemmbügel (KLBÜ) auf der
Sammelschiene befestigt werden. Das Schirmgeflecht muss
von dem KLBÜ großflächig umfasst und kontaktiert werden.
3 Montageplatte
Die tragenden Holme zur Aufnahme von Steuerungskompo-
nenten müssen großflächig mit dem Schrankgehäuse ver-
bunden werden.
4 Sammelschiene
Die Sammelschiene ist über die Schienenhalterung zu ver-
binden. Auf der Sammelschiene werden die Leitungsschirme
befestigt.
5 Schutzleiterschiene
Die Schutzleiterschiene muss ebenfalls großflächig mit der
Montageplatte verbunden und mit einer externen Leitung
mit einem Querschnitt von mindestens 10 mm
Schutzleitersystem angeschlossen werden, um Störströme
abzuleiten.
6 Schutzleiterreihenklemme
Sternpunktförmig ist die Schutzleiterreihenklemme mit der
Schutzleiterschiene zu verbinden.
7 Leitung zum Schutzleitersystem (Erdungspunkt)
Die Leitung ist großflächig mit dem Schutzleitersystem zu
verbinden.
Siehe auch:
EMV-Richtlinie 2014/30/EU
Handbuch u-control
an das
2
2603990000/07/03.2023
