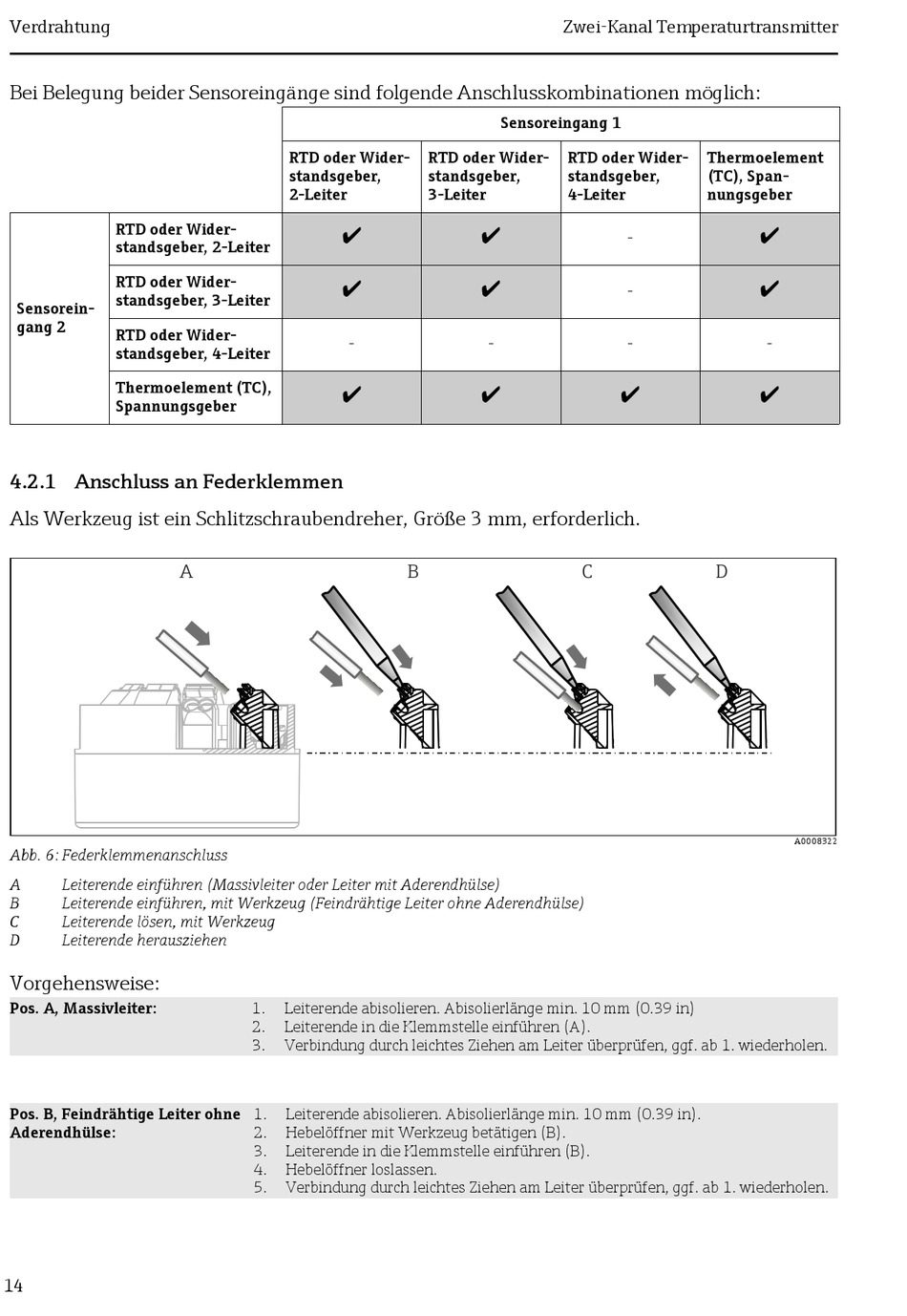

Verdrahtung
Bei Belegung beider Sensoreingänge sind folgende Anschlusskombinationen möglich:
RTD oder Wider-
standsgeber, 2-Leiter
RTD oder Wider-
standsgeber, 3-Leiter
Sensorein-
gang 2
RTD oder Wider-
standsgeber, 4-Leiter
Thermoelement (TC),
Spannungsgeber
4.2.1 Anschluss an Federklemmen
Als Werkzeug ist ein Schlitzschraubendreher, Größe 3 mm, erforderlich.
Abb. 6: Federklemmenanschluss
A
Leiterende einführen (Massivleiter oder Leiter mit Aderendhülse)
B
Leiterende einführen, mit Werkzeug (Feindrähtige Leiter ohne Aderendhülse)
C
Leiterende lösen, mit Werkzeug
D
Leiterende herausziehen
Vorgehensweise:
Pos. A, Massivleiter:
Pos. B, Feindrähtige Leiter ohne
Aderendhülse:
14
RTD oder Wider-
standsgeber,
2-Leiter
Ã
Ã
-
Ã
A
1.
Leiterende abisolieren. Abisolierlänge min. 10 mm (0.39 in)
2.
Leiterende in die Klemmstelle einführen (A).
3.
Verbindung durch leichtes Ziehen am Leiter überprüfen, ggf. ab 1. wiederholen.
1.
Leiterende abisolieren. Abisolierlänge min. 10 mm (0.39 in).
2.
Hebelöffner mit Werkzeug betätigen (B).
3.
Leiterende in die Klemmstelle einführen (B).
4.
Hebelöffner loslassen.
5.
Verbindung durch leichtes Ziehen am Leiter überprüfen, ggf. ab 1. wiederholen.
Zwei-Kanal Temperaturtransmitter
Sensoreingang 1
RTD oder Wider-
RTD oder Wider-
standsgeber,
standsgeber,
3-Leiter
4-Leiter
Ã
Ã
-
Ã
B
Thermoelement
(TC), Span-
nungsgeber
-
-
-
Ã
C
D
Ã
Ã
-
Ã
A0008322
