iTEMP TMT82
RTD oder Widerstands-
geber, 3-Leiter
RTD oder Widerstands-
geber, 4-Leiter
Thermoelement (TC),
Spannungsgeber
5.3.1
Anschluss an Federklemmen
A
11

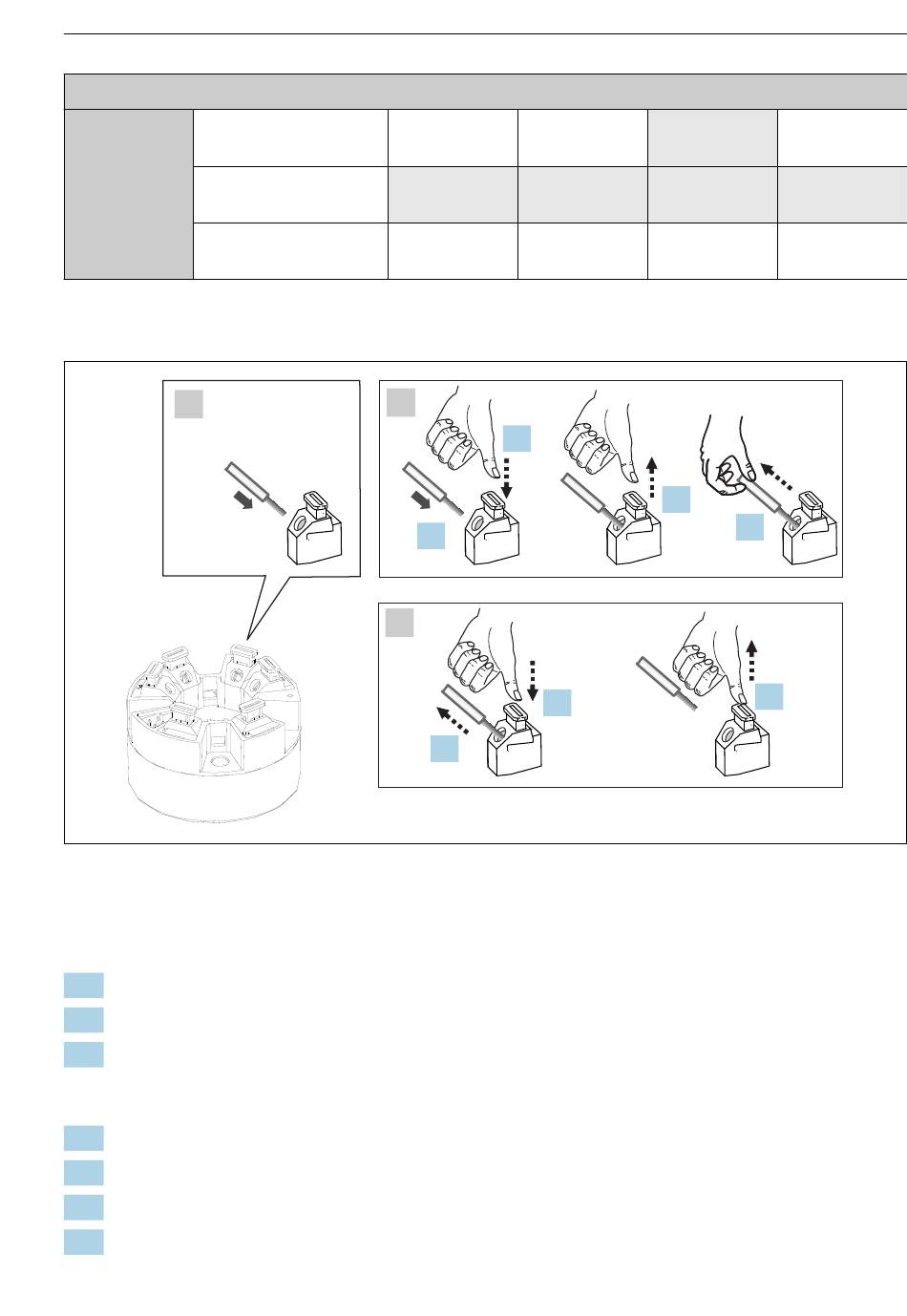

Federklemmenanschluss, am Beispiel Kopftransmitter
Pos. A, Massivleiter:
1.
Leiterende abisolieren. Abisolierlänge min. 10 mm (0,39 in).
2.
Leiterende in die Klemmstelle einführen.
3.
Verbindung mit leichtem Ziehen am Leiter überprüfen, ggf. ab 1. wiederholen.
Pos. B, Feindrähtige Leiter ohne Aderendhülse:
1.
Leiterende abisolieren. Abisolierlänge min. 10 mm (0,39 in).
2.
Hebelöffner nach unten drücken.
3.
Leiterende in die Klemmstelle einführen.
4.
Hebelöffner loslassen.
Endress+Hauser
-
B
2.
3.
C
1.
2.
Sensoreingang 1
-
-
-
4.
5.
Elektrischer Anschluss
-
3.
A0039468
