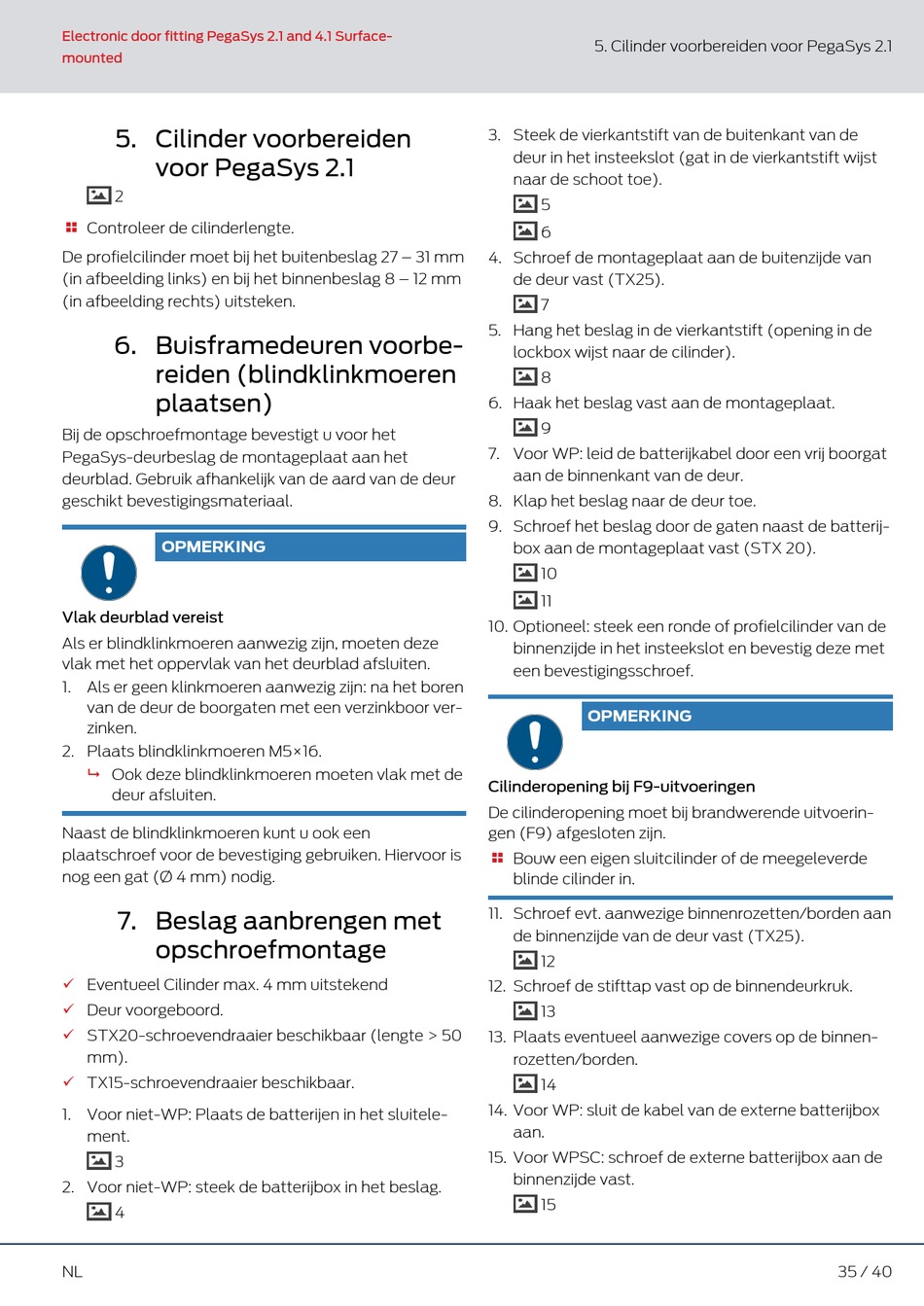

5. Cilinder voorbereiden
voor PegaSys 2.1
2
Controleer de cilinderlengte.

De profielcilinder moet bij het buitenbeslag 27 – 31 mm
(in afbeelding links) en bij het binnenbeslag 8 – 12 mm
(in afbeelding rechts) uitsteken.
6. Buisframedeuren voorbe-
reiden (blindklinkmoeren
plaatsen)
Bij de opschroefmontage bevestigt u voor het
PegaSys-deurbeslag de montageplaat aan het
deurblad. Gebruik afhankelijk van de aard van de deur
geschikt bevestigingsmateriaal.
OPMERKING
Vlak deurblad vereist
Als er blindklinkmoeren aanwezig zijn, moeten deze
vlak met het oppervlak van het deurblad afsluiten.
1. Als er geen klinkmoeren aanwezig zijn: na het boren
van de deur de boorgaten met een verzinkboor ver-
zinken.
2. Plaats blindklinkmoeren M5×16.
Ook deze blindklinkmoeren moeten vlak met de
9
deur afsluiten.
Naast de blindklinkmoeren kunt u ook een
plaatschroef voor de bevestiging gebruiken. Hiervoor is
nog een gat (Ø 4 mm) nodig.
7. Beslag aanbrengen met
opschroefmontage
ü Eventueel Cilinder max. 4 mm uitstekend
ü Deur voorgeboord.
ü STX20-schroevendraaier beschikbaar (lengte > 50
mm).
ü TX15-schroevendraaier beschikbaar.
1. Voor niet-WP: Plaats de batterijen in het sluitele-
ment.
3
2. Voor niet-WP: steek de batterijbox in het beslag.
4
NL

5. Cilinder voorbereiden voor PegaSys 2.1

3. Steek de vierkantstift van de buitenkant van de
deur in het insteekslot (gat in de vierkantstift wijst
naar de schoot toe).
5
6
4. Schroef de montageplaat aan de buitenzijde van
de deur vast (TX25).
7
5. Hang het beslag in de vierkantstift (opening in de
lockbox wijst naar de cilinder).
8
6. Haak het beslag vast aan de montageplaat.
9
7. Voor WP: leid de batterijkabel door een vrij boorgat
aan de binnenkant van de deur.
8. Klap het beslag naar de deur toe.
9. Schroef het beslag door de gaten naast de batterij-
box aan de montageplaat vast (STX 20).
10
11
10. Optioneel: steek een ronde of profielcilinder van de
binnenzijde in het insteekslot en bevestig deze met
een bevestigingsschroef.
OPMERKING
Cilinderopening bij F9-uitvoeringen
De cilinderopening moet bij brandwerende uitvoerin-
gen (F9) afgesloten zijn.
Bouw een eigen sluitcilinder of de meegeleverde

blinde cilinder in.
11. Schroef evt. aanwezige binnenrozetten/borden aan
de binnenzijde van de deur vast (TX25).
12
12. Schroef de stifttap vast op de binnendeurkruk.
13
13. Plaats eventueel aanwezige covers op de binnen-
rozetten/borden.
14
14. Voor WP: sluit de kabel van de externe batterijbox
aan.
15. Voor WPSC: schroef de externe batterijbox aan de
binnenzijde vast.
15
