Betjenings- Og Funksjonelementer; Illustrasjon Feiemaskin - Kärcher KM 120/250 R D Bedienungsanleitung

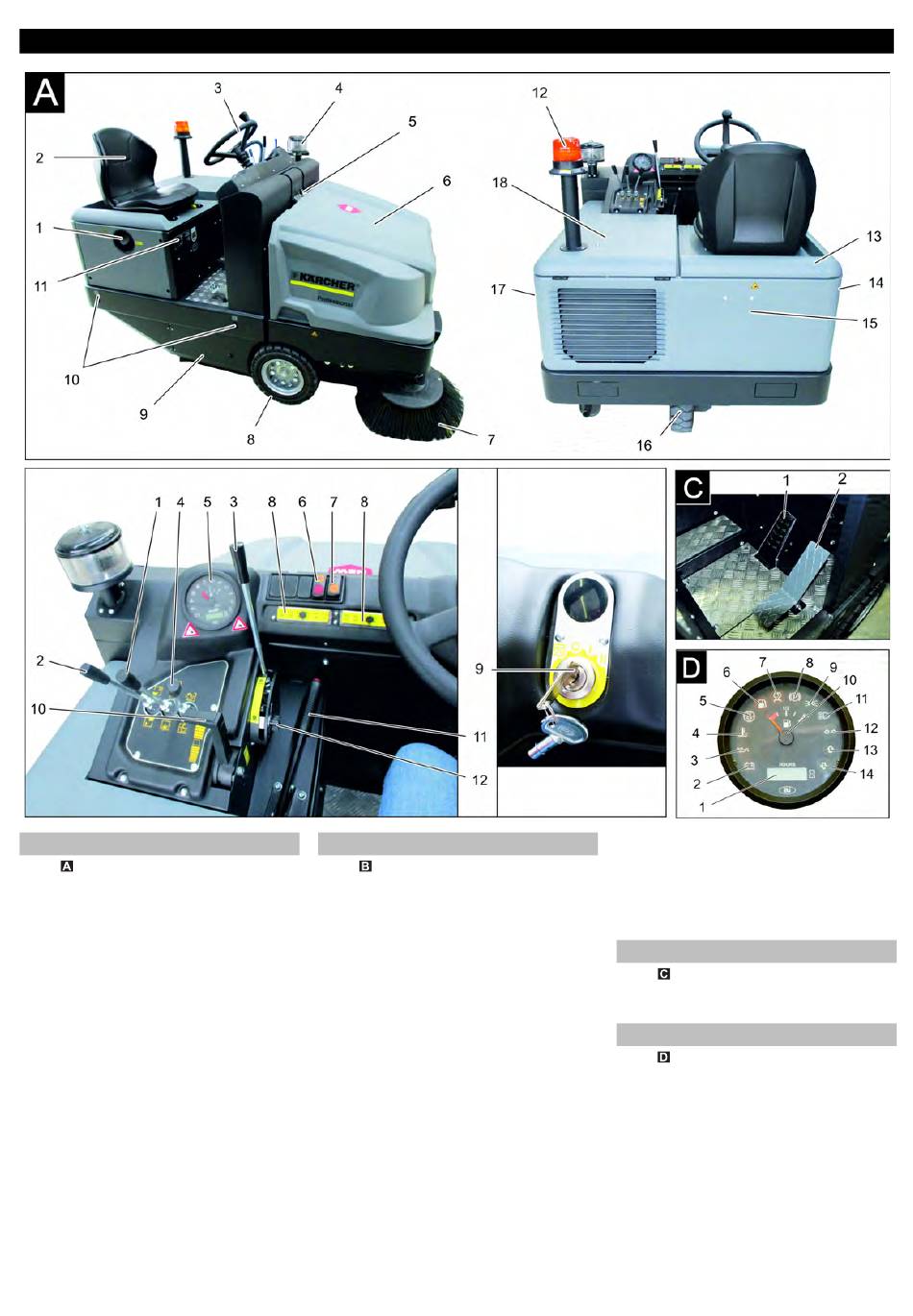

Illustrasjon feiemaskin

Figur
1 Tanklokk
2 Sete (med kontaktmatte)
3 Ratt
4 Sentrifugalseparator
5 Låsing apparatdeksel
6 Maskinhette
7 Sidebørster, høyre
8 Fronthjul
9 Tilgang feievalse
10 Festepunkt for surring
11 Typeskilt
12 Roterende varsellys
13 Høyre maskindeksel
14 Deksel, høyre
15 Bakbekledning
16 Bakhjul
17 Deksel, venstre
18 Deksel venstre side (motordeksel)

Betjenings- og funksjonelementer

Betjeningspanel
Figur
1 Betjeningsspak feievals og sidekost
Spaken forover: Feievals på og side-
kost senkes ned og på.
Spaken bakover: Feievals på
2 Betjeningsspak feieavfallsbeholder
Heve/senke feieavfallsbeholder
3 Betjeningsspak feievals
Løfte og senke feievals
4 Betjeningsspak beholderklaff
Åpne/lukke beholderklaff
5 Kontrollamper og display
6 Bryter for vifte og filterrengjøring
Stilling midten: Filterrengjøring og vifte
av
Stilling bak: Vifte på
Stilling foran: Filterrengjøring på
7 Bryter for horn
8 Sikringer
9 Tenningslås
Glødesymbol : Forgløding
Stilling 0: Slå av motor
Stilling 1: Tenning på
NO
Stilling 2: Starte motoren
10 Motorturtall-regulering
Gasshendel
11 Parkeringsbrems
12 Slitasjejustering / feiespeiljustering feie-
vals
Figur
1 Bremsepedal
2 Gasspedal forover/bakover
Figur
1 Driftstimeteller
2 Varsellampe lading
3 Varsellampe oljetrykk
4 Varsellampe kjølevannstemperatur
5 Motor innsugingsluft
6 Varsellampe drivstoffreserve
7 Kontrollampe forgløding
8 Kontrollampe (ikke tilkoblet)
9 Kontrollampe parkeringslys/nærlys (ek-
strautstyr)
10 Tankindikator
