KM 120/250 R D
Register
your product
www.kaercher.com/welcome
This manual downloaded from http://www.manualowl.com
001
Deutsch
3
English
18
Français
33
Italiano
48
Nederlands
63
Español
78
Português
93
Dansk
108
Norsk
122
Svenska
136
Suomi
150
Ελληνικά
164
Türkçe
180
Русский
195
Magyar
211
Čeština
226
Slovenščina
241
Polski
256
Româneşte
271
Slovenčina
286
Hrvatski
301
Srpski
316
Български
331
Eesti
347
Latviešu
361
Lietuviškai
376
Українська
391
中文
407
‫اﻠﻌﺮﺒﯾﺔ‬
432
59682980 09/20

Werbung

loading

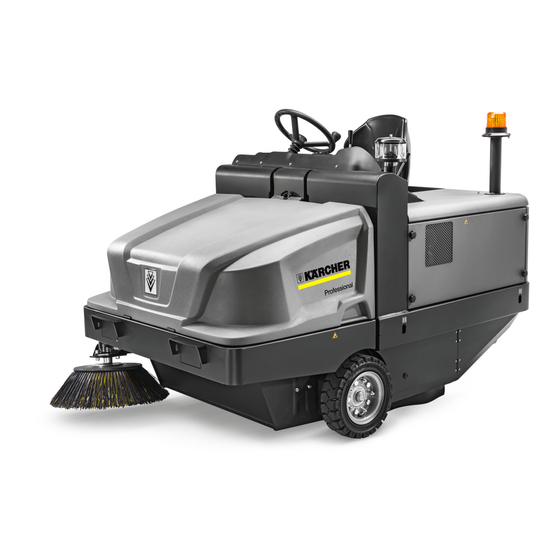

Inhaltszusammenfassung für Kärcher KM 120/250 R D Classic
