alpha innotec WWB 190 Betriebsanleitung Seite 8

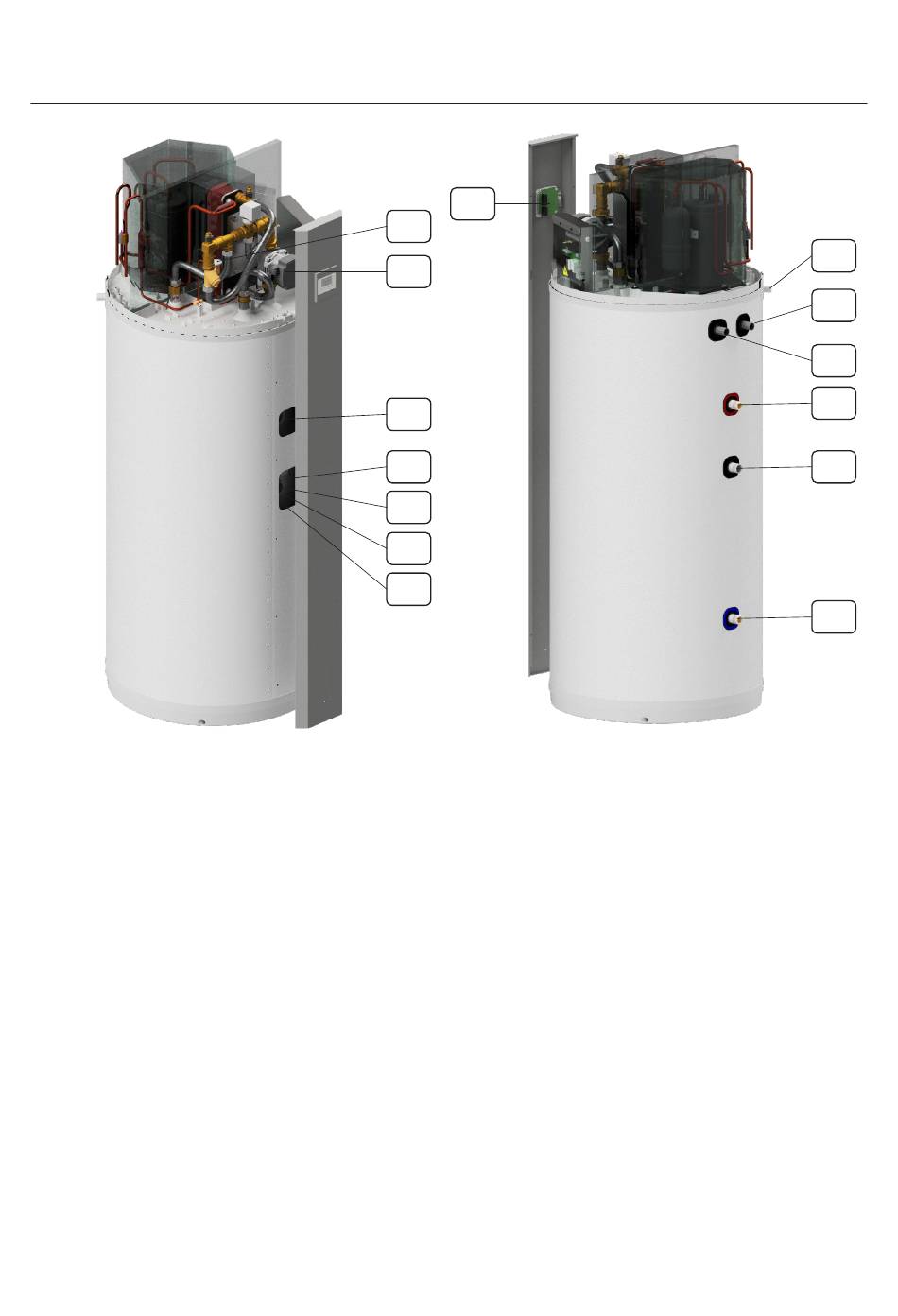

Abbildung 4 – Aufbau des Kältemittelkreislaufs einschließlich wesentlicher Komponenten.
Kältemittelkreislauf
GQ1: Kompressor
RM1: Rückschlagventil
EP1: Verdampfer
EP2: Kondensator
HZ1: Filtertrockner
QN1: Thermostatisches
Expansionsventil
XL7: Serviceventil
Elemente mit * sind nur bei
Modellen mit internem
Wärmeübertrager vorhanden.
8
AA2
QN1
GP1
FR1
FN1
EB1
BT3
EP2
Wasserkreislauf
XL1: Kaltwasserzulauf
XL2: Warmwasseraustritt
XL3: Wärmequellenevorlauf
XL4: Wärmequellenrücklauf
XL5: Wasserrückführung
XL6: Kondensatauslass
EB1: Elektrische Heizung
FR1: Anode
QN2: Entlüftungsöffnung
FN1: Wärmeschutz
XL6
XL4
XL3
XL2
XL5
XL1
