7.5. Photovoltaik-Funktion
Die Trinkwarmwasser-Wärmepumpe kann über ein Signal von einem Photovoltaik- (PV)
Umrichter oder einem Energiezähler gesteuert werden – dabei kann es sich um ein
einfaches Start/Stopp-Signal über einen potenzialfreien Kontakt oder um ein variables
Signal handeln.
Abbildung 20 zeigt mögliche Installationskonfigurationen mit oder ohne
Leistungsmesser.
Beim variablen Signal entspricht eine bestimmte Ausgabe (Gleichspannung oder mA) vom
PV-Umrichter oder Leistungsmesser einer bestimmten Menge Überschussstrom zur
Verwendung in der Trinkwarmwasser-Wärmepumpe. Dieser Überschussstrom kann
dazu verwendet werden, den elektrischen Heizstab, die Wärmepumpe oder beides zu
aktivieren.

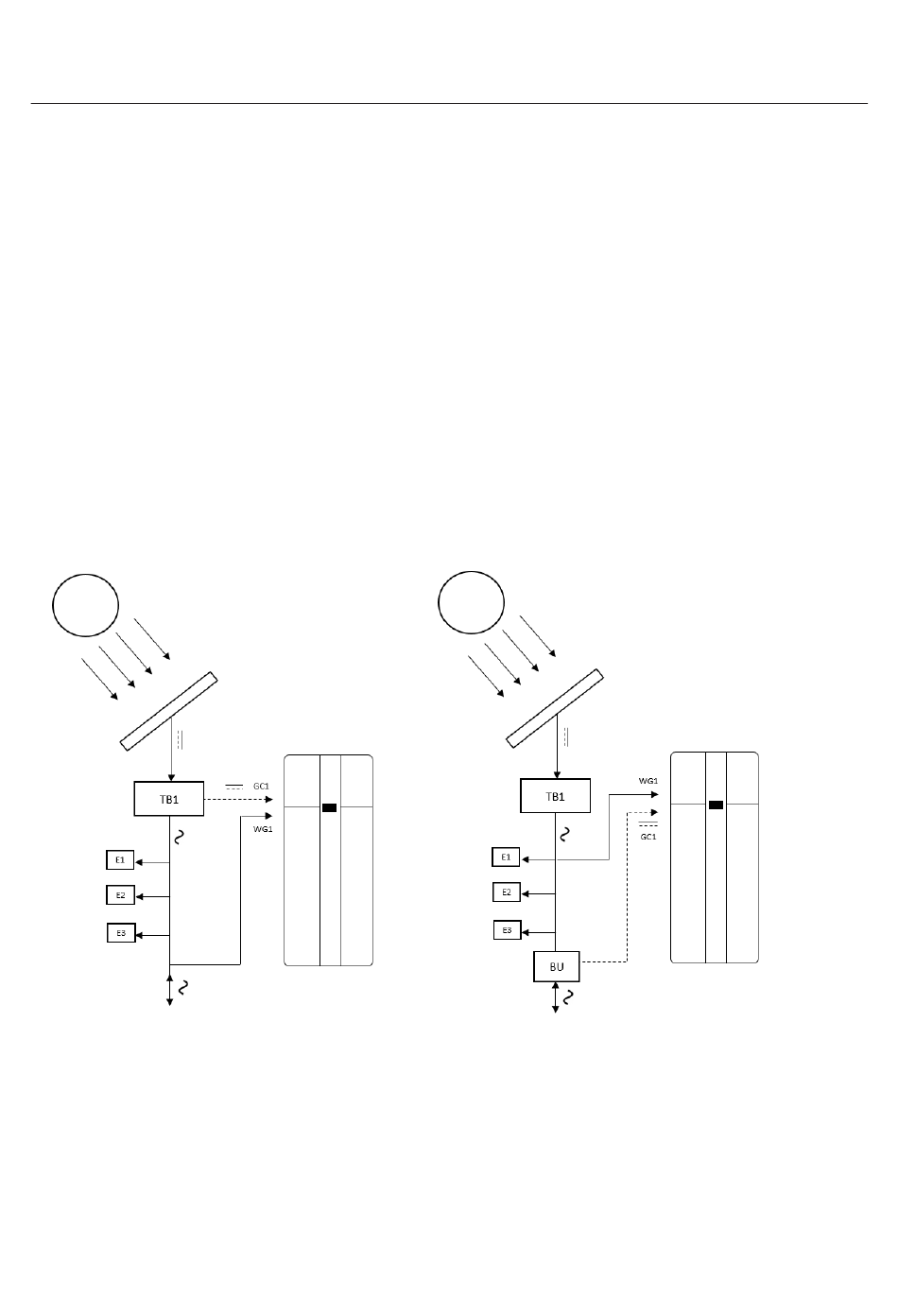

Abbildung 20 – PV-Installation 1: Steuersignal vom Wechselrichter. PV-Installation 2: Steuersignal
vom Energiezähler.
TB1: Wechselrichter
BU: Energiezähler
E1-2-3: Elektrische Lasten
WG1: Stromversorgung der Wärmepumpe
GC1: Eingangssignal der Photovoltaik-Funktion (0 – 10 V Gleichspannung, 0 – 3 V
Gleichspannung, 4 – 20 mA).
