1.2.4. Sicherheitshinweise – Kältekreislauf
• Reparatur- und Wartungsarbeiten am Kreislauf der Wärmepumpe dürfen
ausschließlich von kompetenten, geschulten Technikern durchgeführt werden.
• Trennen Sie vor Öffnen des Kältekreislaufes die Wärmequelle ab, sodass
sichere Arbeitsbedingungen gewährleistet sind.
• Besondere Vorsicht gilt bei Wartung des Gerätes mit einer offenen Flamme.

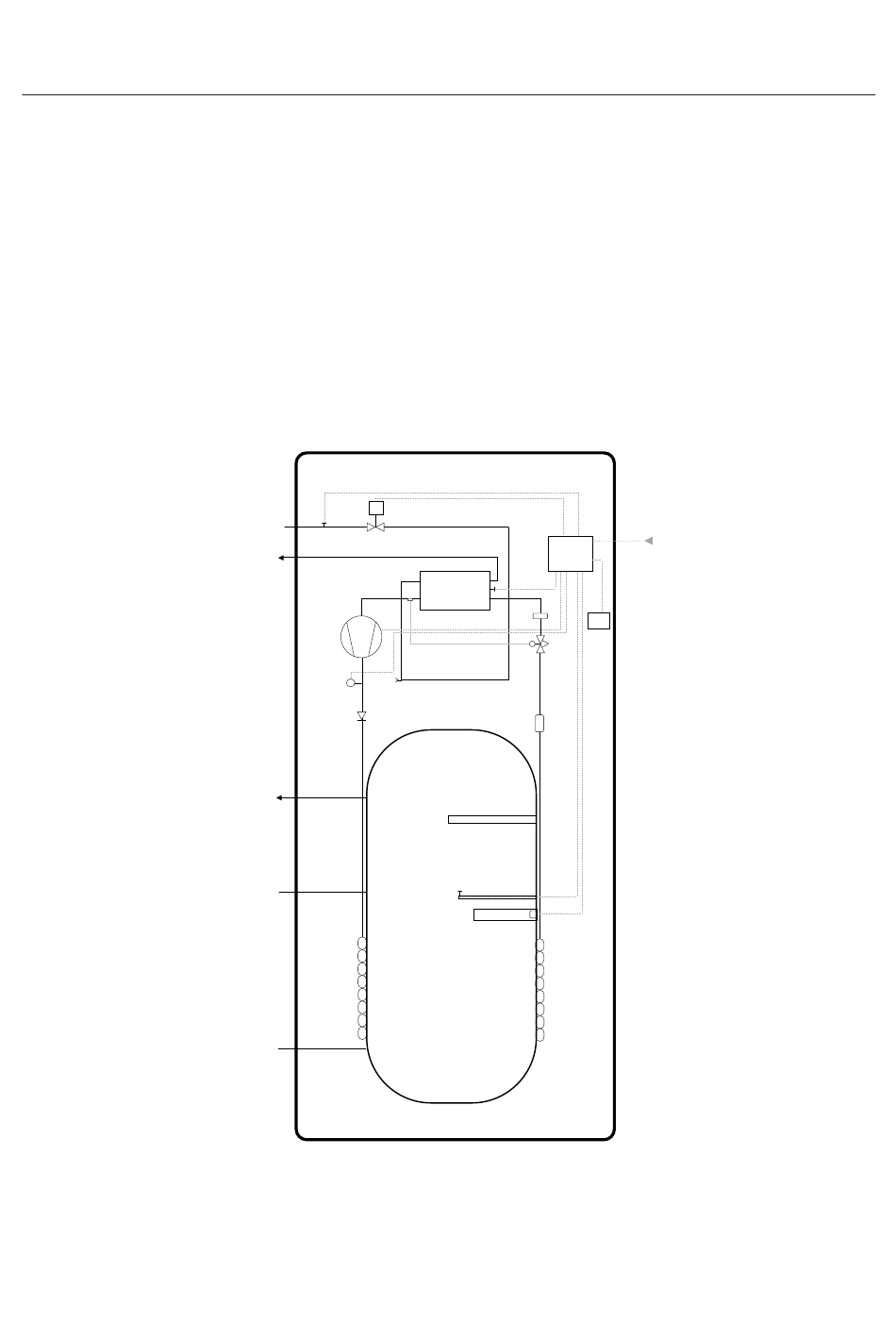

1.2.5. Diagramm zu Prozess und Geräteausstattung
GP1 GP1
M M
WG1
XL3
BT1
AA1
XL4
EP1
BT2
GQ1
AA2
QN1
BP1 BP1
QN2 QN2
GQ2
HZ2
RM1 RM1
HZ1
XL2
½
FR1
XL5
BT3
EB1
EP3
EP2 EP2
XL1
Abbildung 3 – Diagramm zu Prozess und Geräteausstattung
Abbildung 3 – Diagramm zu Prozess und Geräteausstattung mit internem Wärmeübertrager (links) und ohne
internem Wärmeübertrager (rechts).
