BETRIEBSANLEITUNG
Automatischer Modus
Wenn der automatische Modus gewählt wurde, erscheint das Symbol „SIG" im Display.
Manueller Modus (Drücken Sie die Mode-Taste)
Wenn der manuelle Modus gewählt wurde, erscheint das Symbol „SENSE" im Display.
AC NCV-Detektionsmodus
Bei Betätigung der NCV-Taste wird der Modus zur berührungslosen Spannungsdetektion aktiviert.
5
Betriebsanleitung

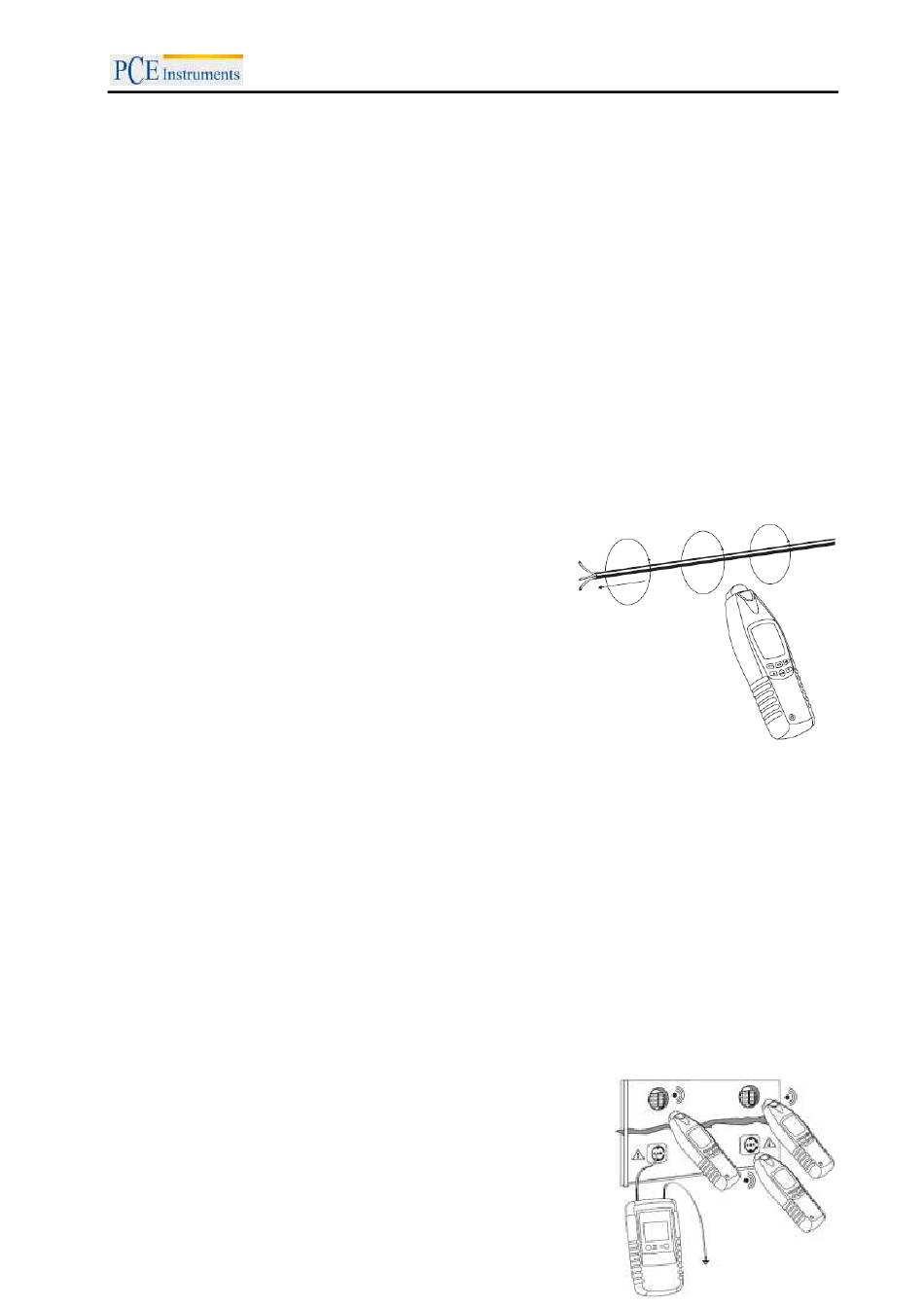

Funktionsprinzip
Das Kabelsuchgerät besteht aus einem Signalgenerator und
einem Empfänger. Das Signal welches der Generator erzeugt
besteht aus einem modulierten Strom, wodurch ein Magnetfeld
um den Leiter herum erzeugt wird. Dieses elektromagnetische
Feld in induziert eine Spannung in die Spulen des Empfängers. In
beiden Modi (Automatisch oder manuell) arbeitet der Empfänger
mit drei Spulen und hängt somit nicht von der eigenen Positione
zum Leiter ab. Eine selektive und von der Position des
Empfängers abhängige Suche wird im Selective-Modus mit nur
einer aktiven Spule durchgeführt.
Lokalisierung in geschlossenen Stromkreisen
Einpolige Anwendung
Verbinden Sie den Signalgenerator mit nur einem Leiter (one-pole application). Bei diesem Verfahren
wird der Signalgenerator von der integrierten Batterie gespeist. Durch das Hochfrequenzsignal welches
der Signalgenerator erzeugt kann nur ein einzelner Leiter geortet und verfolgt werden. Der zweite Leiter
ist die Erdung. Diese Vorgehensweise bewirkt dass ein hochfrequenter Strom durch den Leiter geschickt
und an die Erdung übertragen wird.
Zweipolige Anwendung
Verbinden Sie den Signalgenerator mit dem Stromnetz (double-pole application). Der Generator wird
durch das Stromnetz versorgt. In diesem Verfahren fließt der modulierte Strom durch die Phase in den
Umformer und über die Neutrale Ader zurück. Es gibt eine weitere Möglichkeit für spannungsfreie
Systeme durch Verbinden des Signalgenerators mit zwei Phasenklemmen und Kurzschließen der
anderen Phasenenden. Hierdurch wird ein kompletter Stromkreis geschaffen. In diesem Fall wird der
Signalgenerator von der eingebauten Batterie gespeist.
Hinweis: Das Kabelsuchgerät kann nur Leitungen orten, wenn dieses richtig angeschlossen wurden.
Einpolige Anwendung in offenen Stromkreisen
Unterbrechungen in Wänden und Böden. Orten und Verfolgen von
Leitungen, Abzweigdosen, Verteilern, Schaltern, etc. in
Hausinstallationen. Auffinden von Engstellen, Knickstellen und
Stauchungen sowie Hindernissen in Kabelkanälen durch
Verwicklungen.
7
