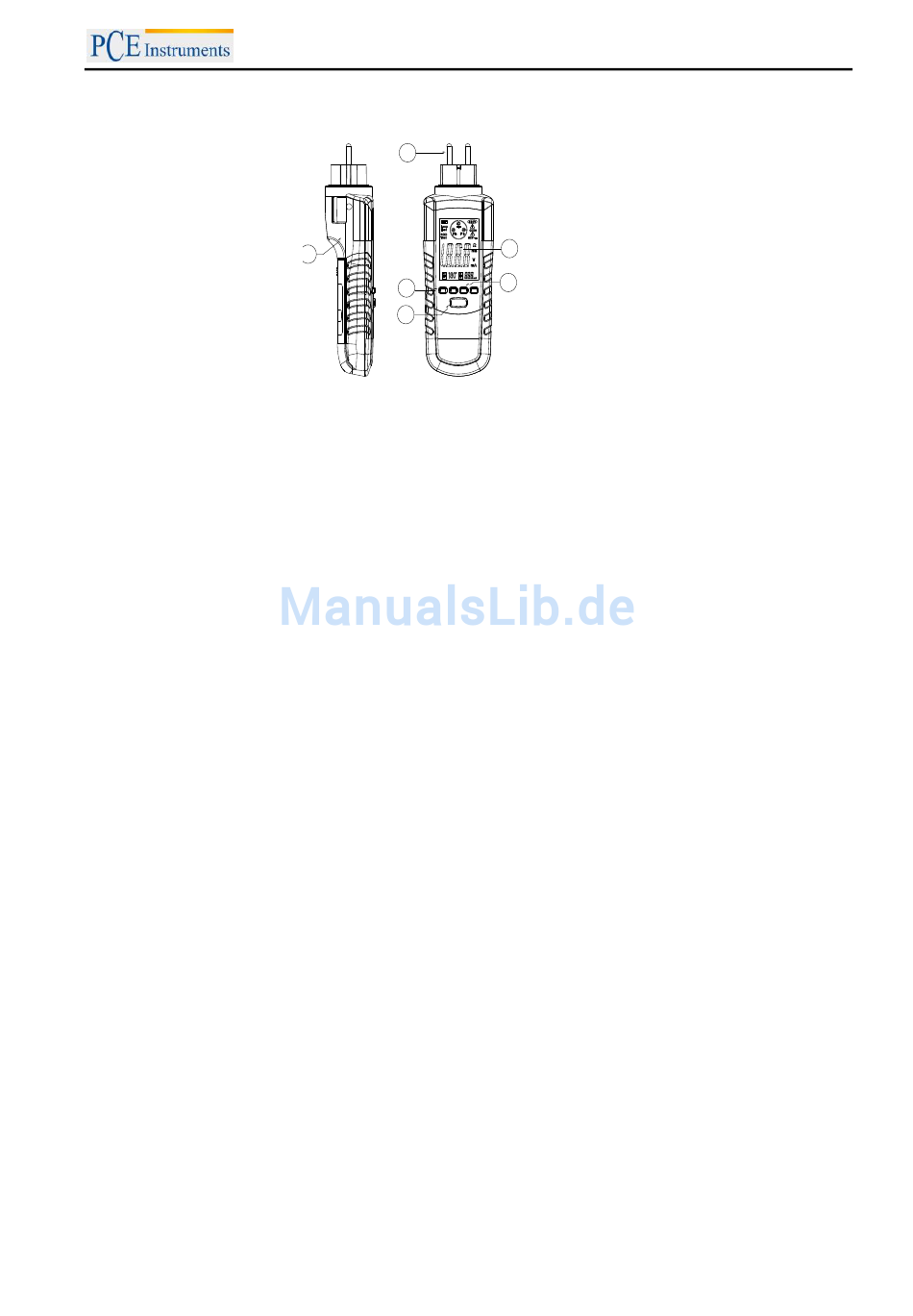

Gerätebeschreibung
1.
LCD-Display
2.
Schukostecker
3.
Taste zum Einschalten
4.
Tasten zur Einstellung
5.
Test-Taste
6.
Gehäuse
5

Betriebsanleitung

Mit dem PCE-RCD 1 können der Auslösestrom und die Auslösezeit von FI-Schutzschaltern bestimmt
werden. Die Auslösezeit wird im ms (Millisekunden) und der Auslösestrom in mA (Milliampere)
angegeben. Es können FI-Schutzschalter mit unterschiedlichen Nennwerten für den Auslösestrom
überprüft werden. Weiterhin werden auch unterschiedliche Typen (normale und selektive) Schutzschalter
überprüft. Außerdem kann der PCE-RCD 1 auch genutzt werden, um zu überprüfen ob der Schutzleiter
vorhanden ist. Die Art der Messung macht eine Auslösen des FI-Schutzschalters notwendig. Bitte
vergewissern
Sie
sich
Hintergrundbeleuchtung (blau/rot) gibt der PCE-RCD 1 nach der Messung eine gut/schlecht-Bewertung
des Messergebnisses ab. Der RCD-Tester wird für die Messung direkt an eine Schuko-Steckdose
angeschlossen.
5.1

RCD-Tester ein- und ausschalten

Halten Sie die Taste „mA/ms" ca. zwei Sekunden lang gedrückt um den PCE-RCD 1 einzuschalten. Wird
der RCD-Tester im ausgeschalteten Zustand an eine Schuko-Steckdose angeschlossen, wird es
automatisch aktiviert. Nach 50 Sekunden ohne Tastendruck wird es automatisch abgeschaltet. Weiterhin
kann es auch manuell ausgeschaltet werden, in dem die Taste „Test" länger gehalten wird. Dazu darf
das Gerät aber nicht mehr eingesteckt sein.
5.2

Anzeige im Display

Wird der PCE-RCD 1 an eine Schuko-Steckdose angeschlossen, werden sofort folgende Details im
Display angezeigt:
-
Netzspannung (230 V)
-
Position des Außenleiters (rechts oder links)
-
Vorhandensein des Schutzleiters (ist kein Schutzleiter vorhanden, schaltet die Displayfarbe auf
Rot um)
Erscheint im Display 400 V, entfernen Sie sofort das Messgerät aus der Schuko-Steckdose.
Wird ein Fehlerstrom über den Schutzleiter erzeugt, kann das Potenzial des Erdleiters steigen. Steigt das
Potenzial auf über 50 V, wird die Messung abgebrochen und die Hintergrundbeleuchtung wechselt auf
Rot.
5.3

Einstellungen vor der Messung

5.3.1
Messgröße
Der PCE-RCD 1 kann den Auslösestrom und die Auslösezeit messen. Es muss mit der Taste „mA/ms"
vor der Messung festgelegt werden, welche Größe gemessen werden soll. Im Display ist die jeweilige
Einheit markiert.
BETRIEBSANLEITUNG
2
6
3
5
vor
der
Messung,
ob
1
4
dieses
zulässig
5
ist.
Über
die
zweifarbige
