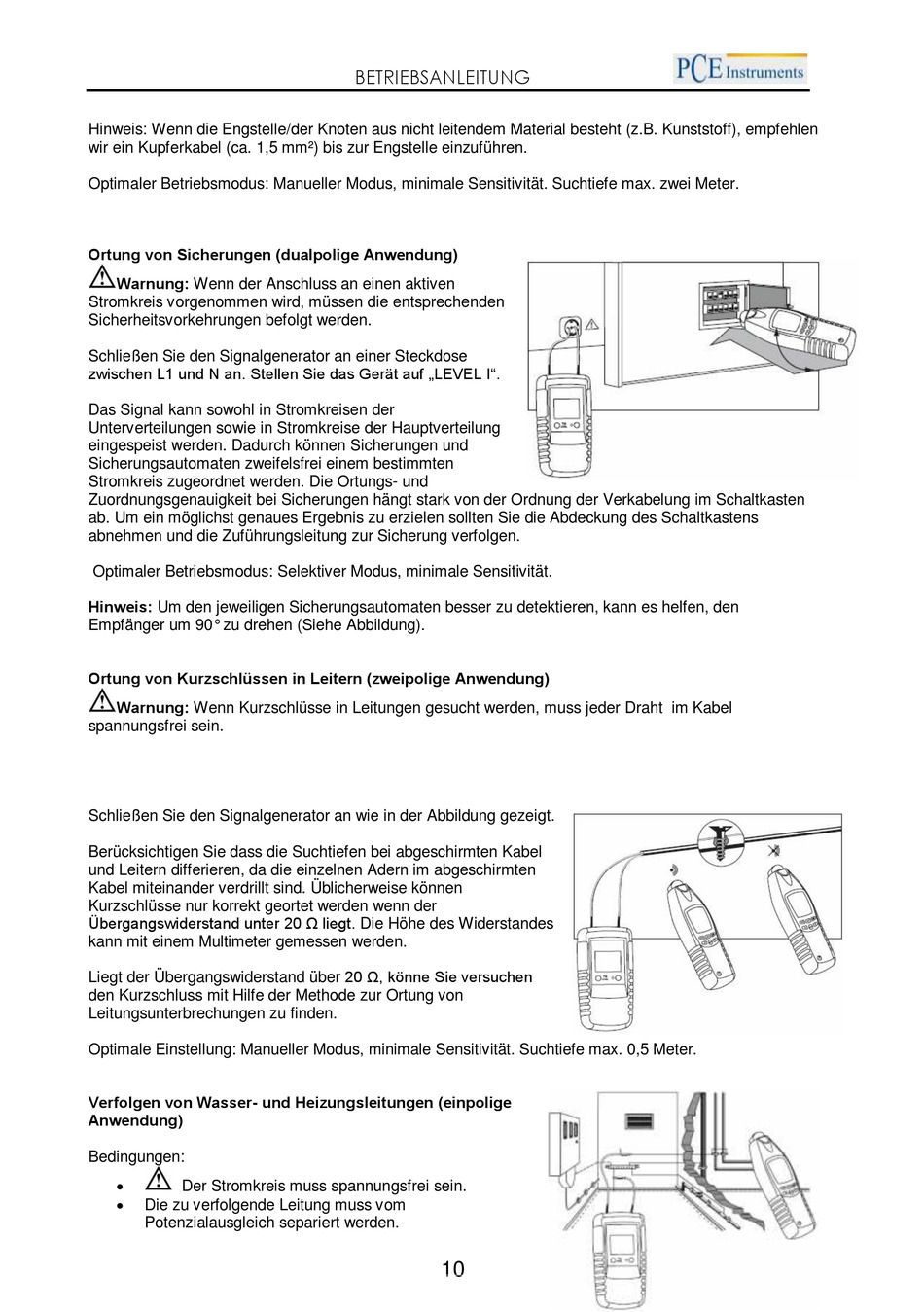

Hinweis: Wenn die Engstelle/der Knoten aus nicht leitendem Material besteht (z.B. Kunststoff), empfehlen
wir ein Kupferkabel (ca. 1,5 mm²) bis zur Engstelle einzuführen.
Optimaler Betriebsmodus: Manueller Modus, minimale Sensitivität. Suchtiefe max. zwei Meter.
Ortung von Sicherungen (dualpolige Anwendung)
Warnung: Wenn der Anschluss an einen aktiven
Stromkreis vorgenommen wird, müssen die entsprechenden
Sicherheitsvorkehrungen befolgt werden.
Schließen Sie den Signalgenerator an einer Steckdose
zwischen L1 und N an. Stellen Sie das Gerät auf „LEVEL I".
Das Signal kann sowohl in Stromkreisen der
Unterverteilungen sowie in Stromkreise der Hauptverteilung
eingespeist werden. Dadurch können Sicherungen und
Sicherungsautomaten zweifelsfrei einem bestimmten
Stromkreis zugeordnet werden. Die Ortungs- und
Zuordnungsgenauigkeit bei Sicherungen hängt stark von der Ordnung der Verkabelung im Schaltkasten
ab. Um ein möglichst genaues Ergebnis zu erzielen sollten Sie die Abdeckung des Schaltkastens
abnehmen und die Zuführungsleitung zur Sicherung verfolgen.
Optimaler Betriebsmodus: Selektiver Modus, minimale Sensitivität.
Hinweis: Um den jeweiligen Sicherungsautomaten besser zu detektieren, kann es helfen, den
Empfänger um 90° zu drehen (Siehe Abbildung).
Ortung von Kurzschlüssen in Leitern (zweipolige Anwendung)
Warnung: Wenn Kurzschlüsse in Leitungen gesucht werden, muss jeder Draht im Kabel
spannungsfrei sein.
Schließen Sie den Signalgenerator an wie in der Abbildung gezeigt.
Berücksichtigen Sie dass die Suchtiefen bei abgeschirmten Kabel
und Leitern differieren, da die einzelnen Adern im abgeschirmten
Kabel miteinander verdrillt sind. Üblicherweise können
Kurzschlüsse nur korrekt geortet werden wenn der
Übergangswiderstand unter 20 Ω liegt. Die Höhe des Widerstandes
kann mit einem Multimeter gemessen werden.
Liegt der Übergangswiderstand über 20 Ω, könne Sie versuchen
den Kurzschluss mit Hilfe der Methode zur Ortung von
Leitungsunterbrechungen zu finden.
Optimale Einstellung: Manueller Modus, minimale Sensitivität. Suchtiefe max. 0,5 Meter.
Verfolgen von Wasser- und Heizungsleitungen (einpolige
Anwendung)
Bedingungen:
Der Stromkreis muss spannungsfrei sein.
Die zu verfolgende Leitung muss vom
Potenzialausgleich separiert werden.
BETRIEBSANLEITUNG
10
