BETRIEBSANLEITUNG

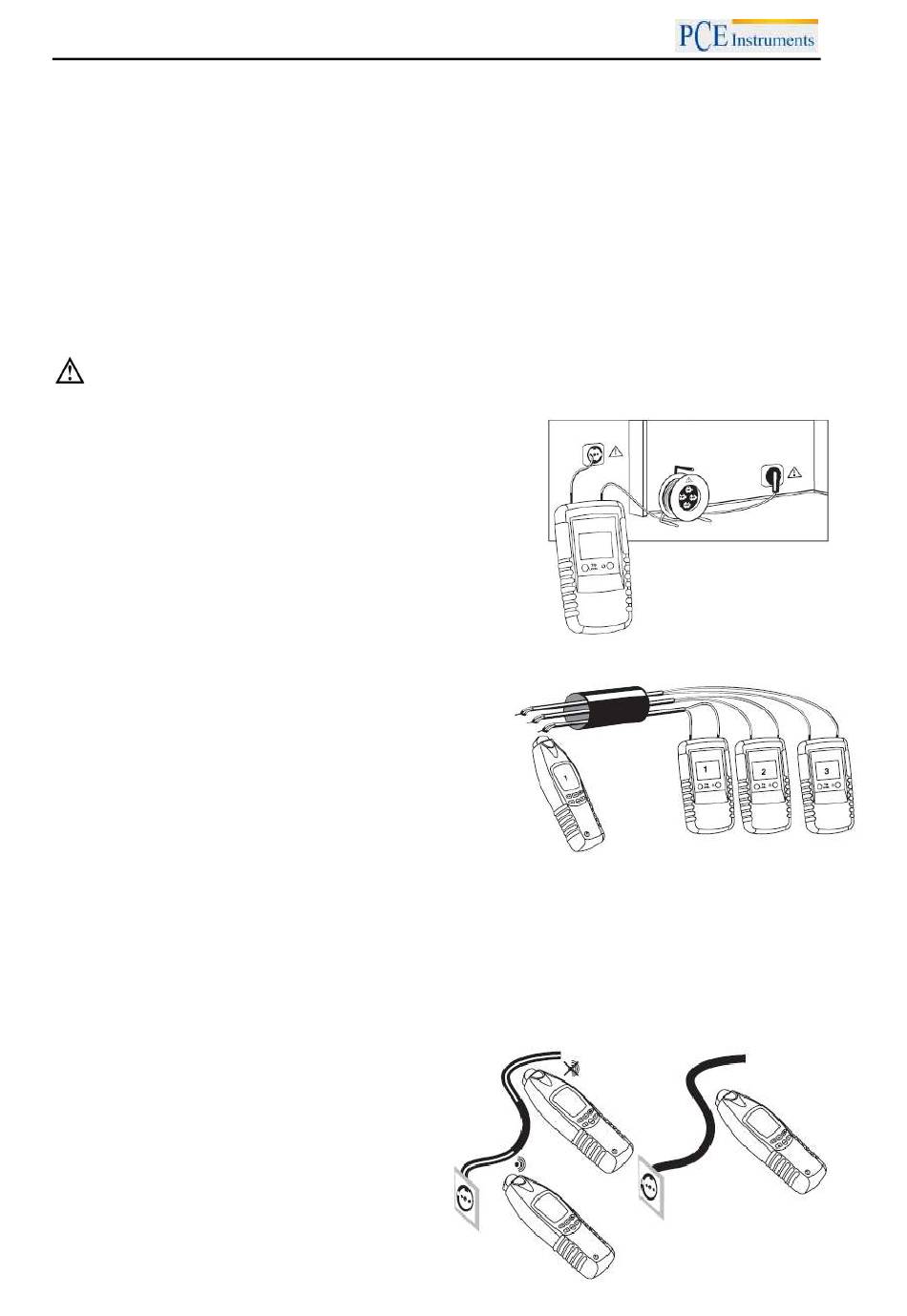

Der Anschluss wird wie in der Abbildung gezeigt vorgenommen. Vergewissern Sie sich dass der Abstand
zwischen der Verbindung zur Erdung und dem zu ortenden Leiter groß genug ist. Wenn der Abstand zu
gering ist kann das Signal keinem Leiter eindeutig zugeordnet werden.
Die Suchtiefe beträgt max. 2 Meter und hängt stark von der Beschaffenheit des Bodens ab. Stellen Sie
den Empfänger auf den automatischen Modus. Nun suchen, bzw. verfolgen Sie den Leiter mittels der
angezeigten Signalintensität. Wenn der Empfänger langsam über dem zu suchenden Leiter bewegt wird
ändert sich der Anzeigewert ständig. Die höchste Signalstärke wird direkt über dem Leiter erreicht. Das
Niveau der Signalintensität nimmt mit steigendem Abstand des eingespeisten Signals (Signalgenerator)
ab.
Erhöhte Reichweite bei Anwendung an Spannungsführenden Leitungen
Warnung: Wenn der Anschluss an einen aktiven Stromkreis vorgenommen wird müssen die
entsprechenden Sicherheitsvorkehrungen befolgt werden.
Wenn der Signalgenerator direkt mit der Phase und dem
neutralen Anschluss verbunden wird, verliert sich das Signal auf,
während es vor- und zurückläuft. Insbesondere kann ein
Signalabfall vorliegen wenn die Kabel umeinander gewickelt
sind. Die Reichweite beträgt max. 0,5 Meter. Um diesen Effekt
zu vermeiden sollte die Verbindung wie in der Abbildung rechts
erfolgen. Die Rückleitung wird durch eine separate Leitung
verwirklicht. Der Abstand zwischen den zwei Drähten sollte bis
zu 2,5 Meter betragen. Stellen Sie Kabeltrommeln und ähnliche
Drahtspulen möglichst weit weg.
Halten Sie einen ausreichenden Abstand zu dem zu lokalisierenden Leiter um eine eindeutige Zuordnung
der empfangenen Signale zu den Leitern vornehmen zu können.
Sortierung oder Bestimmung von bereits installierten
Leitungen (zweipolige Anwendung)
Wenn bereits installierte Leitungen sortiert oder identifiziert
werden sollen, muss jedes Kabel innerhalb der Leitung
spannungsfrei sein. Die Aderenden müssen verdrillt und
untereinander verbunden sein. Sie brauchen mehrere
Signalgeneratoren mit unterschiedlichen Signalen (1-7).
Schließen Sie die Generatoren wie in der Abbildung
erkennbar an.
Bei dieser Anwendung achten Sie bitte darauf dass die
abisolierten Kabelenden gut miteinander verdrillt sind. Es muss eine gute Kontaktierung vorliegen.
Falls nur ein einziger Signalgenerator verfügbar ist, kann die Sortierung ummantelter Kabel natürlich auch
erfolgen indem der Generator nach jeder Leitungsidentifikation an eine neue Ader angeschossen wird.
Ermitteln der Hausversorgungsspannung und Ortung von Unterbrechungen
Für diese Anwendung ist kein Signalgenerator erforderlich.
Stellen Sie den Empfänger auf den Modus „Mains voltage detection".
Die vom Bargraph gezeigte Signalstärke und die
Frequenz des Signaltons hängen von Höhe der im
Leiter anliegenden Spannung und dem Abstand
zum spannungsführenden Leiter ab. Je höher die
Frequenz, desto höher die Spannung oder desto
niedriger der Abstand zum Leiter.
Verschiedene Signalintensitäten erlauben keine
Rückschlüsse auf Art und Höhe der vorliegenden
Spannung. Diese Werte können nur mit einem
hierfür vorgesehenen Messegerät präzise erfasst
werden.
