Verbinden Sie einen Anschluss des Signalgenerators mit Erde. Der zweite Anschluss wird mir der zu
verfolgenden Leitung verbunden. Nun kann die Versorgungsleitung verfolgt werden.
Optimale Einstellung: Manueller Modus, minimale Sensitivität. Suchtiefe max. 2 Meter.

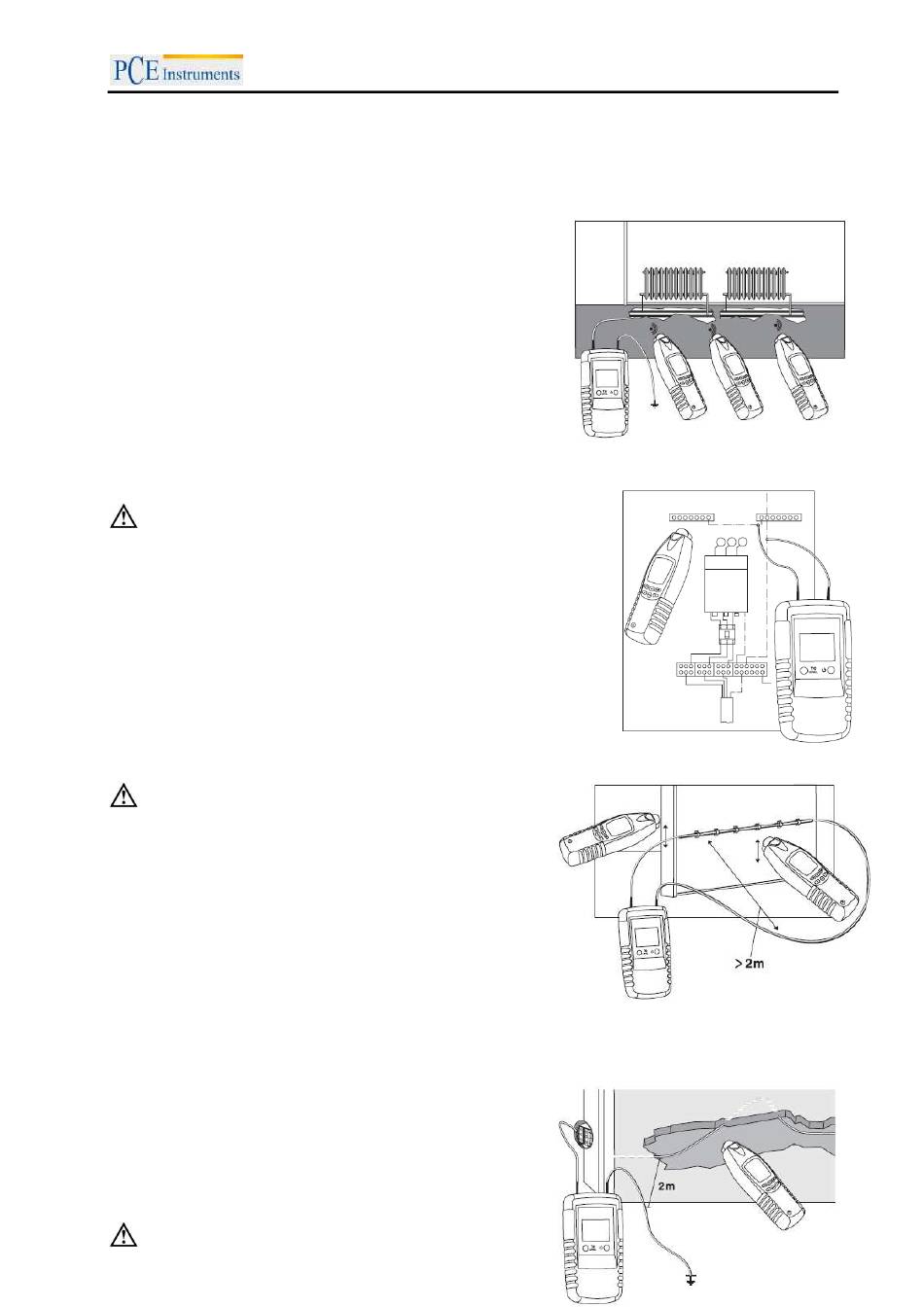

Ermitteln der Richtung von Wasser- und Heizungsleitungen
(einpolige Anwendung)
Wenn der Verlauf von bereits installierten Wasser- und
Heizungsleitungen bestimmt werden soll müssen diese Leitungen
entsprechend geerdet sein. Verbinden Sie den Signalgenerator
wie in der Abbildung.
Hinweis: Die Erdung einer ordnungsgemäß geerdeten
Steckdose ist eine gute Erdungsquelle.
Optimale Einstellung: Manueller Modus, minimale Sensitivität.
Suchtiefe max. 2,5 Meter.
Bestimmung der Verläufe einer kompletten Hausverkabelung (einpolige Anwendung)
Der Stromkreis muss spannungsfrei sein.
Um aller elektrischen Leitungen eines Hauses in einem Arbeitsschritt zu
finden, gehen Sie wie folgt vor:
1. Entfernen Sie in der Hauptverteilung die Brücke zwischen PE
und N.
2. Schließen Sie den Signalgenerator wie in der Abbildung
erkennbar an.
3. Nun kann der neutrale Leiter verfolgt werden.
Optimale Einstellung: Manueller Modus, minimale Sensitivität. Suchtiefe
max. 2 Meter.
Leitungen mit großer Suchtiefe lokalisieren (zweipolige Anwendung)
Der Stromkreis muss spannungsfrei sein.
Wenn das zweipolige Verfahren bei mehradrigen Kabeln
angewendet wird, ist die Suchtiefe begrenzt. Der Grund ist,
dass die Zu- und Rückleitungen sehr nah nebeneinander
liegen. Hierdurch erfolgt eine starke Verzerrung des
Magnetfeldes. Dieses Hindernis kann leicht überwunden
werden, wenn Sie ein separates Kabel benutzen um die
Rückleitung zu simulieren. Dieses separate Kable sorgt für
eine weitere Ausweitung des Magnetfeldes.
Wenn eine Leitung verfolgt werden soll, muss besonders
darauf geachtet werden dass der Abstand zwischen Zu- und Rückleitung größer als die Suchtiefe ist. In
praktischen Anwendungen beläuft sich dieser Abstand gewöhnlich auf rund 2 Meter.
Bei dieser Anwendung haben Putz und andere Mauerbeschichtungen nur einen vernachlässigbaren
Einfluss auf die Suchtiefe.
Optimale Einstellung: Manueller Modus, minimale Sensitivität.
Suchtiefe max. 2 Meter.
Verfolgen von Leitern im Boden (einpolige Anwendung)
Der Stromkreis muss spannungsfrei sein.
BETRIEBSANLEITUNG
11
