Hachette ROUTEMASTER 857 Bauanleitung Seite 2

2
54A
3
54A
4
4

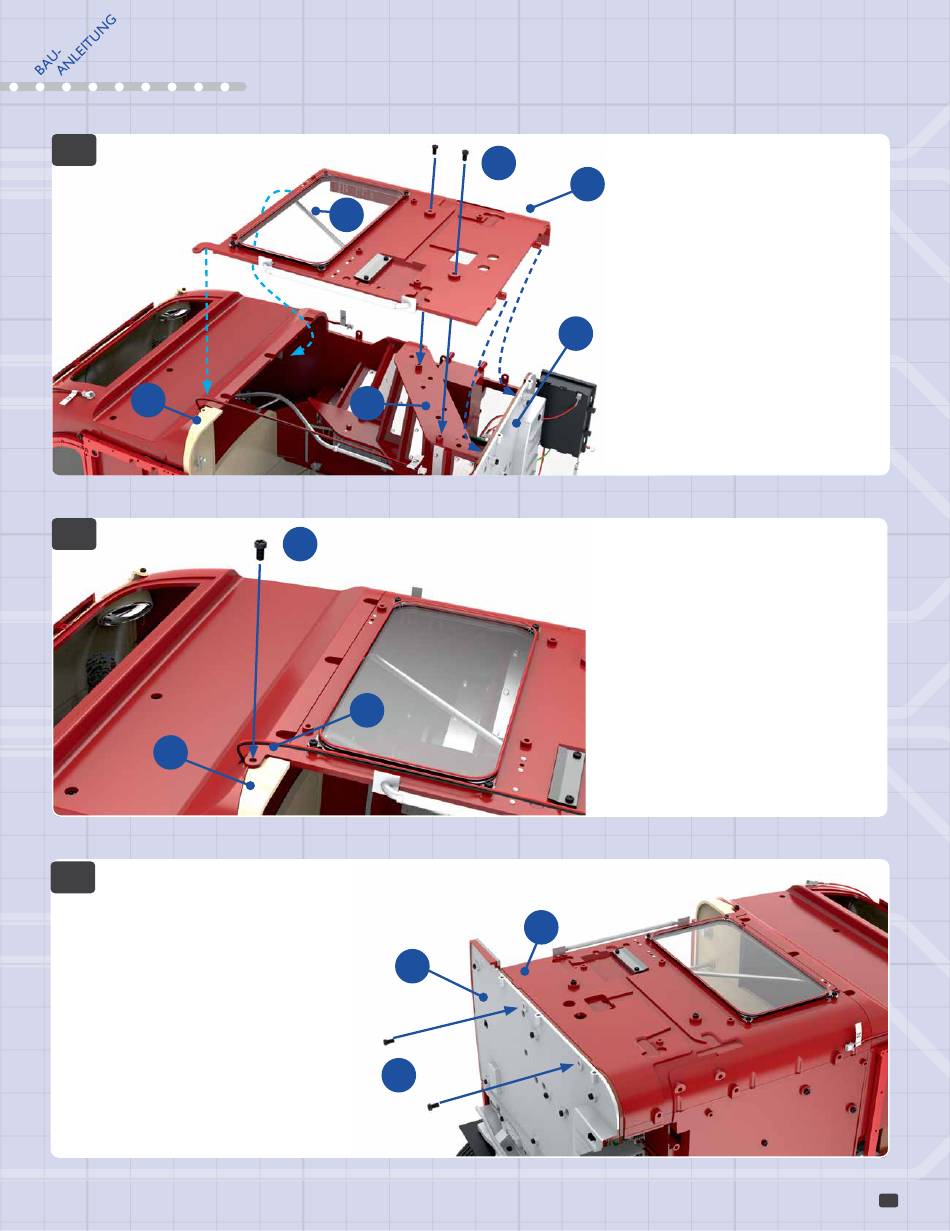

Von unten wird die Rückwand
60A mit zwei Schrauben JP an
der Heckplattform 56A befestigt. (Die
entsprechenden Schraubenaufnahmen
wurden mit Schritt 2 eingefügt.)
60D
3I
JP
60A
56A
JP
x2
JP
2
Bringen Sie die Rückwand 60A am
x2
60A
Heck des Modells an. Führen Sie
dabei die Griffstange 60D unter der
Rückwand des Oberdecks hindurch
(geschwungene hellblaue Linie). Die
beiden Schraubenaufnahmen am Fuß der
Rückwand 60A werden in die Vertiefungen
der Heckplattform 56A eingefügt
56A
(dunkelblaue Linien). Die Bohrung oben
links an der Rückwand gehört über die
Bohrung vom Dach 54A (gerade hellblaue
Linie). Fixieren Sie die Rückwand mit zwei
Schrauben JP (aus früheren Lieferungen)
am Treppenseitenpaneel 3I.
3
Fixieren Sie die Lasche oben links
an der Rückwand 60A mit einer
Schraube JP am Dach 54A. Beachten
Sie dabei die Position des Kabels.
60A
2
