Hachette ROUTEMASTER 857 Bauanleitung

Bauphasen 61-64
Vorschau ausblenden Andere Handbücher für ROUTEMASTER 857:

Werbung

Quicklinks

Diese Anleitung herunterladen
Bauphasen 61-64
Anbringen der Motorhaube
Anbringen der Motorhaube
IN DIESER AUSGABE ERHALTEN SIE DIE TEILE FÜR DIE MONTAGE DER MOTORHAUBE.
DIVERSE MITGELIEFERTE SCHRAUBEN WERDEN ERST IN DEN NÄCHSTEN BEIDEN AUSGABEN
VERWENDET, WENN DAS UNTERDECK AM FAHRGESTELL SOWIE DIE PLATTFORM UND DIE
TREPPE AN DER RÜCKSEITE DES UNTERDECKS ANGEBRACHT WERDEN.
61A
61G
DP
JP

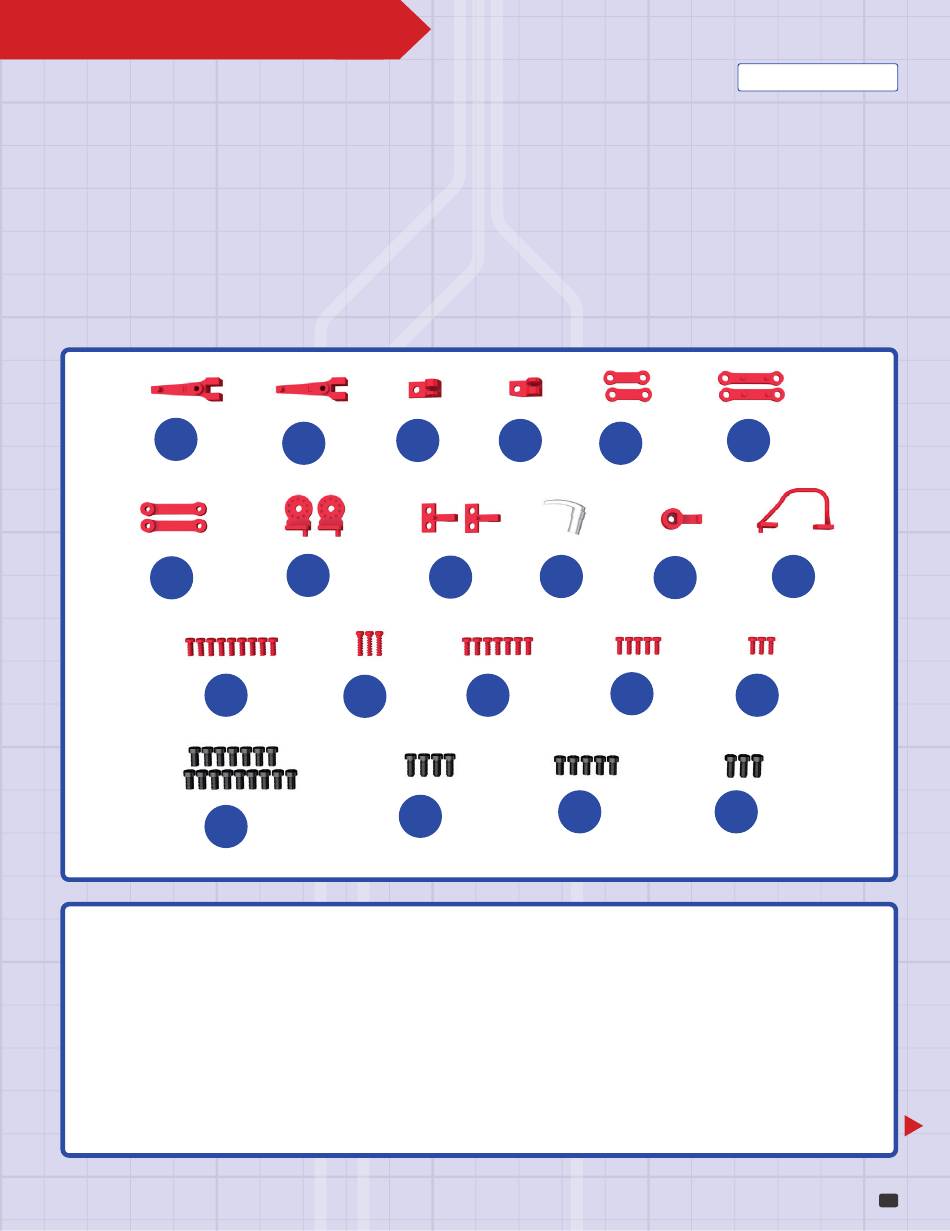

BAUTEILE IM ÜBERBLICK
61A
Rechte Scharnierstange
61B
Linke Scharnierstange
61C
Rechter Scharnierwinkel
61D
Linker Scharnierwinkel
61E
Reibungsscharnier (2 Stk.)
61F
Reibungsscharnier (2 Stk.)
61G
Reibungsscharnier (2 Stk.)
61H
Scharnierwinkel (2 Stk.)
61I
Scharnierhalterung (2 Stk.)
61C
61B
61H
61I
VM
GM
61J
Motorhaubenverschluss
61K
Riegel
61L
Schließbügel
61D
61E
61J
EM
CM
FM
DP
VM
CM
EM
FP
JP
GM
FM
IP
IHR ROUTEMASTER 857
61F
61L
61K
FP
IP
1,7 x 4 mm (9 Stk., rot)
1,7 x 6 mm (3 Stk., rot)
1,7 x 4 mm (7 Stk., rot)
1,5 x 4 mm (5 Stk., rot)
1,5 x 4 mm (3 Stk., rot)
2,3 x 4 mm (16 Stk.)
2,3 x 5 mm (4 Stk.)
2,3 x 4 mm (5 Stk.)
2,3 x 5 mm (3 Stk.)
1

Werbung

loading

Verwandte Anleitungen für Hachette ROUTEMASTER 857

Inhaltszusammenfassung für Hachette ROUTEMASTER 857

  • Seite 1 Bauphasen 61-64 IHR ROUTEMASTER 857 Anbringen der Motorhaube Anbringen der Motorhaube IN DIESER AUSGABE ERHALTEN SIE DIE TEILE FÜR DIE MONTAGE DER MOTORHAUBE. DIVERSE MITGELIEFERTE SCHRAUBEN WERDEN ERST IN DEN NÄCHSTEN BEIDEN AUSGABEN VERWENDET, WENN DAS UNTERDECK AM FAHRGESTELL SOWIE DIE PLATTFORM UND DIE TREPPE AN DER RÜCKSEITE DES UNTERDECKS ANGEBRACHT WERDEN.
  • Seite 2 Nehmen Sie die beiden In dieser Scharnierhalterungen Ausgabe benötigen Sie: 61I. Fügen Sie deren Arme 5 rote Schrauben DP zwischen die Schrauben- 2 rote Schrauben VM 5 rote Schrauben CM aufnahmen der rechten bzw. 4 rote Schrauben EM linken Scharnierstange 61A 2 rote Schrauben FP bzw.
  • Seite 3 IHR ROUTEMASTER 857 Wiederholen Sie den Zusammenbau mit den drei Teilen des zweiten Reibungsscharniers 61E, 61F und 61G. Achten Sie auch hier auf die Ausrichtung des hellblau eingekreisten Fixierstifts. Befestigen Sie die drei Teile mit einer Schraube EM aneinander. Fügen Sie das freie Ende von Teil 61E in den Schlitz des linken Scharnierwinkels 61D („L“).
  • Seite 4 Nehmen Sie den Schließbügel 61L und positionieren Sie ihn ganz vorne auf der Motorhaubenverstrebung 1E (Zapfen in Aufnahme). Befestigen Sie die beiden Teile mit zwei Schrauben FP aneinander. Wenn Sie die Stangen 55E an den Sitzen des Unterdecks angebracht haben (siehe Ausgabe 55), empfehlen wir Ihnen, diese vorübergehend zu entfernen, um sie bei der Montage...

  • Seite 5: Ansicht Nach Montage

    IHR ROUTEMASTER 857 Auf der linken Seite der Motorhaube: Platzieren Sie die freien Enden der beiden Teile 61F und 61G des Reibungsscharniers zu beiden Seiten des Scharnierwinkels 61H. Befestigen Sie die drei Teile von außen mit einer Schraube EM aneinander.

  • Seite 6: Fahrgestell Und Unterdeck

    IHR ROUTEMASTER 857 Zusammenfügen von Zusammenfügen von Fahrgestell und Unterdeck Fahrgestell und Unterdeck IN DIESER AUSGABE WIRD DAS FAHRGESTELL MIT DEM UNTERDECK VERSCHRAUBT. DIE BEILIEGENDEN TEILE SIND FÜR DIE BESTUHLUNG DES OBERDECKS: IHR ZUSAMMENBAU ERFOLGT IN DER 64. BAUPHASE. Für den BAUTEILE IM ÜBERBLICK...
  • Seite 7 Wichtig: Lesen Sie alle Anweisungen durch, bevor Sie mit dem Zusammenbau beginnen! Setzen Sie die Unterdeck-Bau- gruppe auf das Fahrwerk. Achten Sie dabei darauf, dass sich die drei Laschen der hinteren Eingangswand 52A über den Aufnahmen des hinteren Rahmens 16A befinden. Prüfen Sie auch die Position der erhabenen Schraubenbuchsen an der Unterseite der Unterdecksteile 43A...
  • Seite 8 IHR ROUTEMASTER 857 Prüfen Sie, ob alle Kabel richtig ausgerichtet sind, bevor Sie fortfahren. Beginnen Sie an der hinteren Unterseite des Busses und befestigen Sie die drei Laschen der hinteren Eingangswand 52A mit drei Schrauben GM am hinteren Rahmen 16A.
  • Seite 9 An der rechten hinteren Ecke des Busses wird das Unterdecksteil 43A mit einer Schraube IP am Rahmen 16A befestigt. Wiederholen Sie den Schritt in der linken hinteren Ecke des Busses (Detailbild unten). Befestigen Sie abschließend den linken hinteren Radkasten 31A mit einer Schraube JP an der linken hinteren Seitenwand 49A.
  • Seite 10 IHR ROUTEMASTER 857 Ansicht nach Montage...

  • Seite 11: Montage Der Heckplattform

    IHR ROUTEMASTER 857 Montage der Heckplattform Montage der Heckplattform und Anschließen der Kabel und Anschließen der Kabel IN DIESER BAUPHASE WIRD DIE HECKPLATTFORM AM BUS ANGEBRACHT. DIE KABEL WERDEN MIT DEN PORTS DER PLATINE UNTER DEM TREPPENAUFGANG VERBUNDEN. DIE ABGEBILDETEN SITZBÄNKE WERDEN ERST MIT DER 64. BAUPHASE BENÖTIGT.
  • Seite 12 Platzieren Sie die vier Laschen der Heckplattform 56A unter den Aufnahmen ganz hinten am Rahmen 16A, wie es die gestrichelten Pfeile andeuten. Um eine Beschädigung des Stabs 59B zu vermeiden, entfernen Sie ihn zeitweilig von der Heckplattform, bevor Sie die Plattform am Modell befestigen.
  • Seite 13 IHR ROUTEMASTER 857 Nun werden alle Kabel mit der Platine 57E am rechten hinteren Ende des Busses verbunden. Wir beginnen mit dem Lautsprecher-Kabel 43D mit der Kabelmarkierung D: Sein Stecker gehört in den Platinenport, der mit D gekennzeichnet ist (rot eingekreist).
  • Seite 14 Verbinden Sie das Kabel 38M mit der Kabelmarkierung A mit dem Port der Platine 57E, der mit A gekennzeichnet ist (rot eingekreist). Das Kabel 37D mit der Kabelmarkierung E wird in dem Port der Platine 57E befestigt, der mit E gekennzeichnet ist (rot eingekreist).
  • Seite 15 IHR ROUTEMASTER 857 Ansicht nach Montage Das Unterdeck des Busses ist nun auf dem Fahrgestellrahmen montiert, und die Treppe und die Heckplattform sind an der Rückseite des Busses angebracht. Die Kabel wurden an die Platine unter der Treppe angeschlossen (rechts).
  • Seite 16 IHR ROUTEMASTER 857 Die Sitze für das Die Sitze für das Oberdeck (1) Oberdeck (1) IN DIESER BAUPHASE WERDEN DIE TEILE VERBAUT, DIE SIE MIT DEN BAUPHASEN 62 UND 63 ERHALTEN HABEN: DIE SITZE FÜR DIE RECHTE SEITE DES OBERDECKS. DIE MONTAGE- ANWEISUNGEN FÜR DIE DIESMAL GELIEFERTEN TEILE ERHALTEN SIE MIT BAUPHASE 65.
  • Seite 17 VERWENDET WERDEN IN DIESER 62D und 63D Rechte Rückenlehne BAUPHASE FOLGENDE TEILE: 62E und 63E Sitzhalterung 62A und 63A Rechtes Sitzgestell 62B und 63B Rechtes Sitzgestell 2,3 x 4 mm (mit Stangenfuß) 62C und 63C Rechtes Sitzpolster Platzieren Sie eine rechte Rückenlehne 62D auf einem rechten Sitzgestell 62A und befestigen Sie sie mit zwei Schrauben JP.
  • Seite 18 IHR ROUTEMASTER 857 Eine Sitzhalterung 62E wird mit zwei Schrauben JP an der Unterseite des Sitzgestells 62A angebracht. HINWEIS: hintere Bein der Halterung ist kürzer als das vordere, damit sich das Sitzpolster leicht nach hinten neigt. Wiederholen Sie die Schritte 1-3 mit einem zweiten identischen Sitz (Detailbild rechts).
  • Seite 19 Platzieren Sie ein rechtes Sitzpolster 62C auf dem gleichen Sitzgestell 62B und fixieren Sie es ebenfalls mit zwei Schrauben JP. Platzieren Sie eine Sitzhalterung 62E unter dem Sitzgestell 62B und fixieren Sie sie mit zwei Schrauben JP. Auch dieser Sitz muss eine leichte Neigung nach hinten aufweisen.
  • Seite 20 IHR ROUTEMASTER 857 Ansicht nach Montage Die acht Sitze für die rechte Seite des Oberdecks sind zusammengebaut.
