Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C
Schirmung
Die Verwendung von geschirmten Leitungen wird im Normalfall nicht gefordert, bietet aber einen
hohen Schutz gegen elektromagnetische Störungen, besonders gegen hohe Frequenzen. Die Wirk-
samkeit der Abschirmung hängt jedoch von einer sorgfältigen Installation der Leitung ab.
Werden geschirmte Leitungen verwendet, sollte der Schirm mindestens auf einer Seite an "PE"
aufgelegt sein (vorzugsweise am Masteranschluss). Bei beidseitiger Kontaktierung des Schirms sind
eventuell auftretende Ausgleichsströme zu beachten!
Information
•
Die Adressierung erfolgt über ein externes Terminal oder einen PC mit entsprechender Software
(automatische Adressierung siehe nachfolgendes Kapitel).
•
Die MODBUS Register Beschreibung und das Informationsblatt "Netzwerkaufbau MODBUS" kann
über unsere Supportabteilung V-STE für Regelsysteme - Lufttechnik angefordert werden.
5.14.2
Automatische Adressierung
Über einen PC mit Software ZAset kann eine automatische Adressierung durchgeführt werden. Die
Anschlüsse "ID1" und "ID2" für "Addressing" werden hierzu zusätzlich neben der Busverbindung
miteinander verbunden. D. h. es ist nicht mehr erforderlich jeden einzelnen Teilnehmer manuell im
Netzwerk zu adressieren.
Am ersten Client, der direkt mit dem Terminal bzw. mit dem PC verbunden ist, muss "GND" und "ID1"
oder "ID2" gebrückt werden. Dadurch wird dieser erkannt und mit Adresse 1 belegt.
Bei den nachfolgenden Clients wird jeweils der Anschluss "ID1" oder "ID2" eines Clients mit dem
Anschluss "ID1" oder "ID2" des nächsten Clients verbunden.
Über diese Verbindung erfolgt, initiiert vom vorherigen Client, die automatische Adressierung der
weiteren Clients.
L-BAL-E278-D 2021/20 Index 004

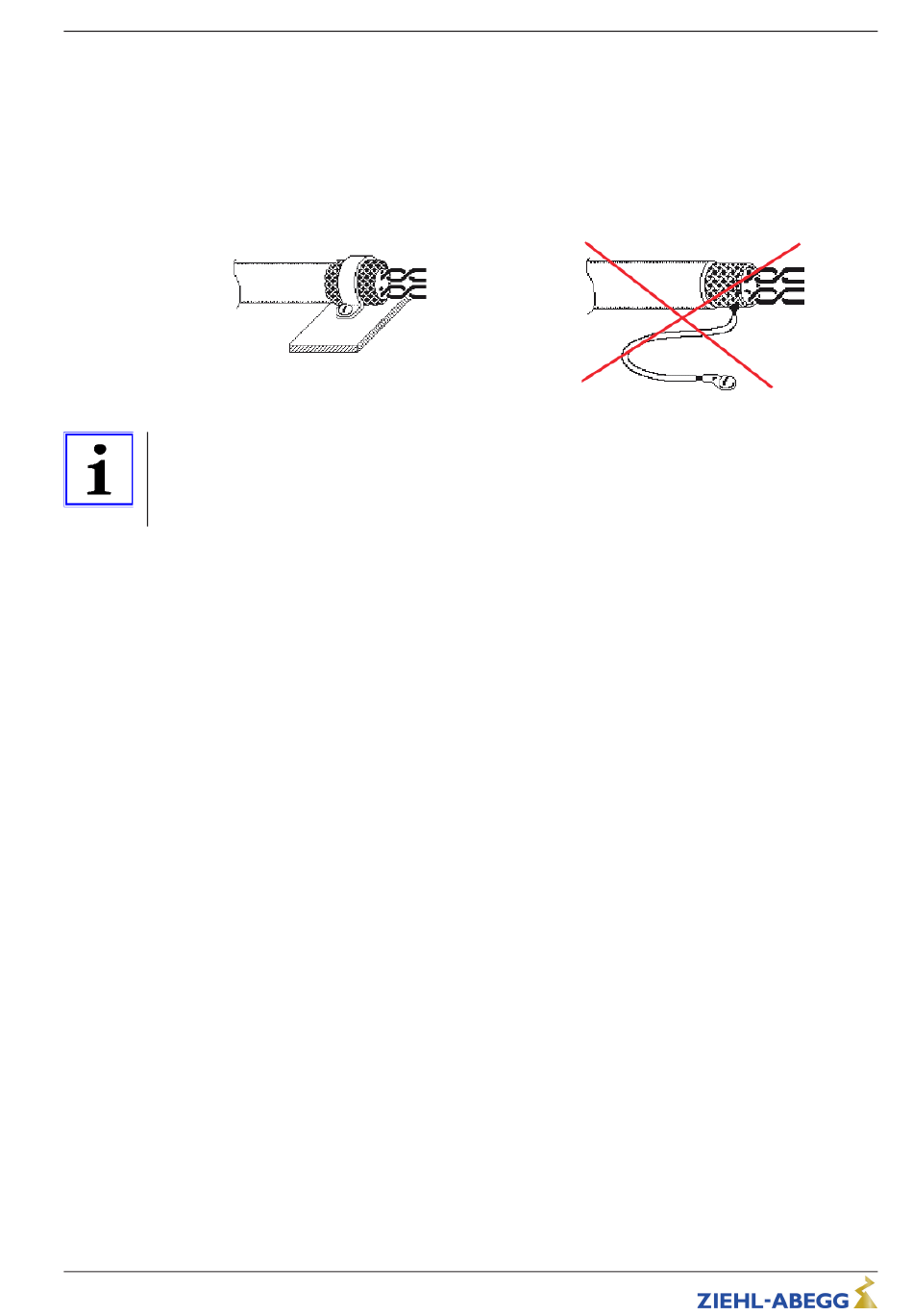

Schirmanschluss richtig
Art.-Nr.
21/117
Elektrische Installation
Schirmanschluss falsch
