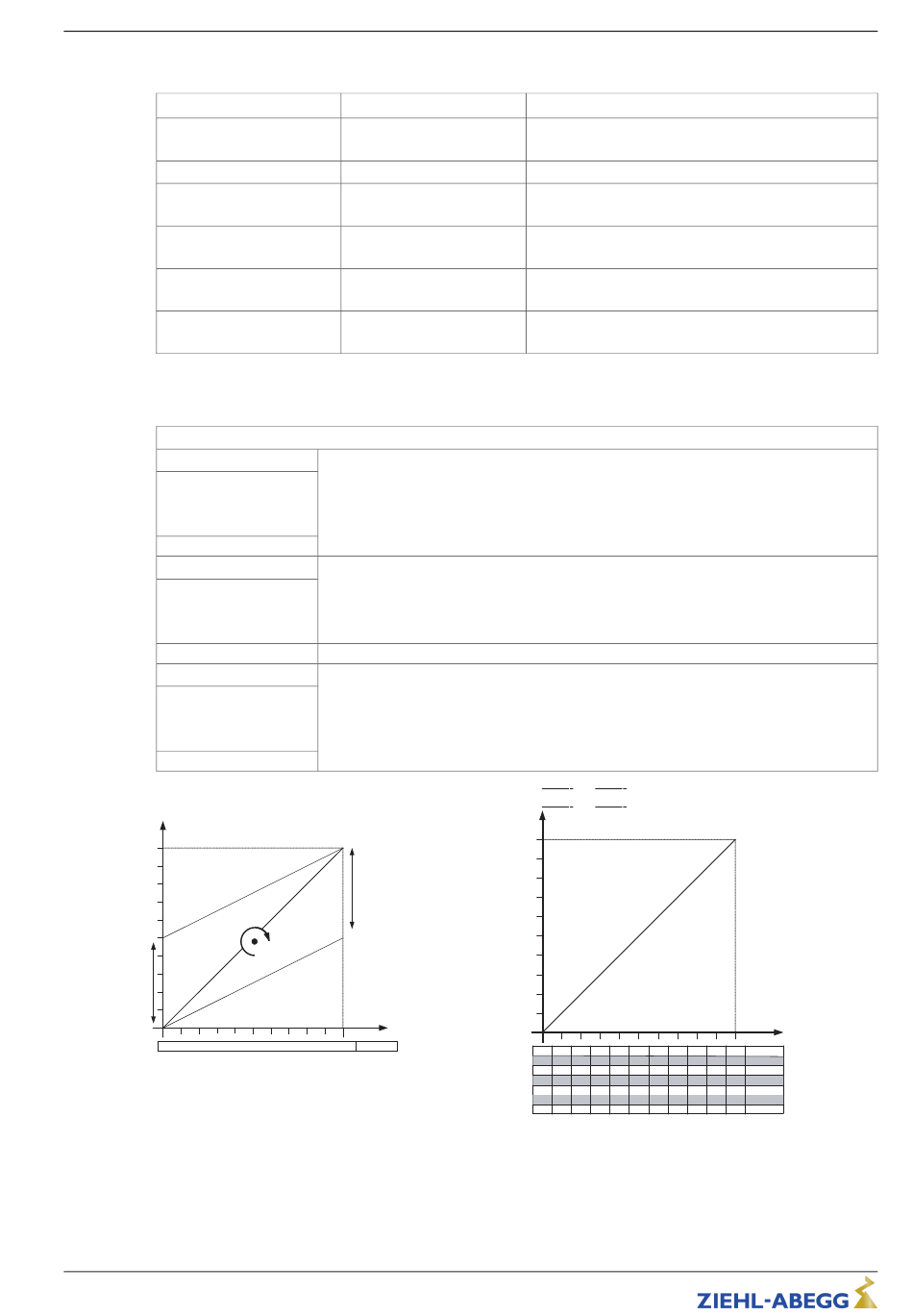

Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C
Werkseitige Zuordnungen: virtuelle Ausgänge / reale Ausgänge
Virtueller Ausgang
AO1
AO2
AO3
AO4
AO5
AO6
Signaleinstellungen
Mit den Einstellungen "Min." / "Max." kann die Kennlinie der Ausgangsspannung angepasst werden.
AO1
0.0 V
Min.
AO1
10.0 V
Max.
AO1
OFF
Invertierung
"Min." / "Min."
Analog
Out
10 V
5 V
A min: 0 – 5V
0
L-BAL-E278-D 2021/20 Index 004
Realer Ausgang
Signal
Check Signal
n.a.
n.a.
n.a.
n.a.
Min.
Einstellbereich: 0 - 10 V
Werkseinstellung: 0 V
Die Einstellung für "Min."muss unter "Max." liegen.
Max.
Einstellbereich: 10 - 0 V
Werkseinstellung: 10 V
Invertierung
Mit der Einstellung "Invertierung" kann die Ausgangsspannung invertiert werden.
Werkseinstellung: Invertierung = "OFF"
A max: 10 – 5V
Funktion
50
100 0 -100 %
16.03.2007
v_a1_funktion_amin_amax.vsd
Erklärung
A1
A
Funktion zugeordnet jedoch kein Ausgang vorhanden
not available
(kein Ausgang zugeordnet)
not available
(kein Ausgang zugeordnet)
not available
(kein Ausgang zugeordnet)
not available
(kein Ausgang zugeordnet)
|
|
|
Funktion
3A
/
10 V
5 V
0
1
2
10
9
8
0
2
4
20
18
16
14
4
5,6
7,2
8,8
20
18,4 16,8 15,2 13,6
-27
-16.8
-6.6
3.6
Art.-Nr.
63/117
Programmierung
|
4A
3
4
5
6
7
8
9
10
0 – 10 V
7
6
5
4
3
2
1
0
10 – 0 V
6
8
10
12
14
16
18
20
0 – 20 mA
12
10
8
6
4
2
0
20 – 0 mA
10,4
12
13,6 15,2 16,8 18,4
20
4 – 20 mA
12
10,4
8,8
7,2
5,6
4
20 – 4 mA
13.8
24
34,2 44.4 54.6 64.8 +75
TF.. (KTY)
Signal
16.03.2007
v_a1_funktion_3a_4a.vsd
