Betriebsanleitung Fcontrol – Typenreihe FKDM5..50AM-C
9.5.11
Versatz Regelsignal
Controller Setup
OFF
Versatz Regels. 1
9.5.12
Auswahlverstärker (Komparator) Regelkreis 1 oder 2 auf Ausgang U, V, W
Controller Setup
OFF
Auswahlverstärker
L-BAL-E278-D 2021/20 Index 004
Versatz Regels. 1

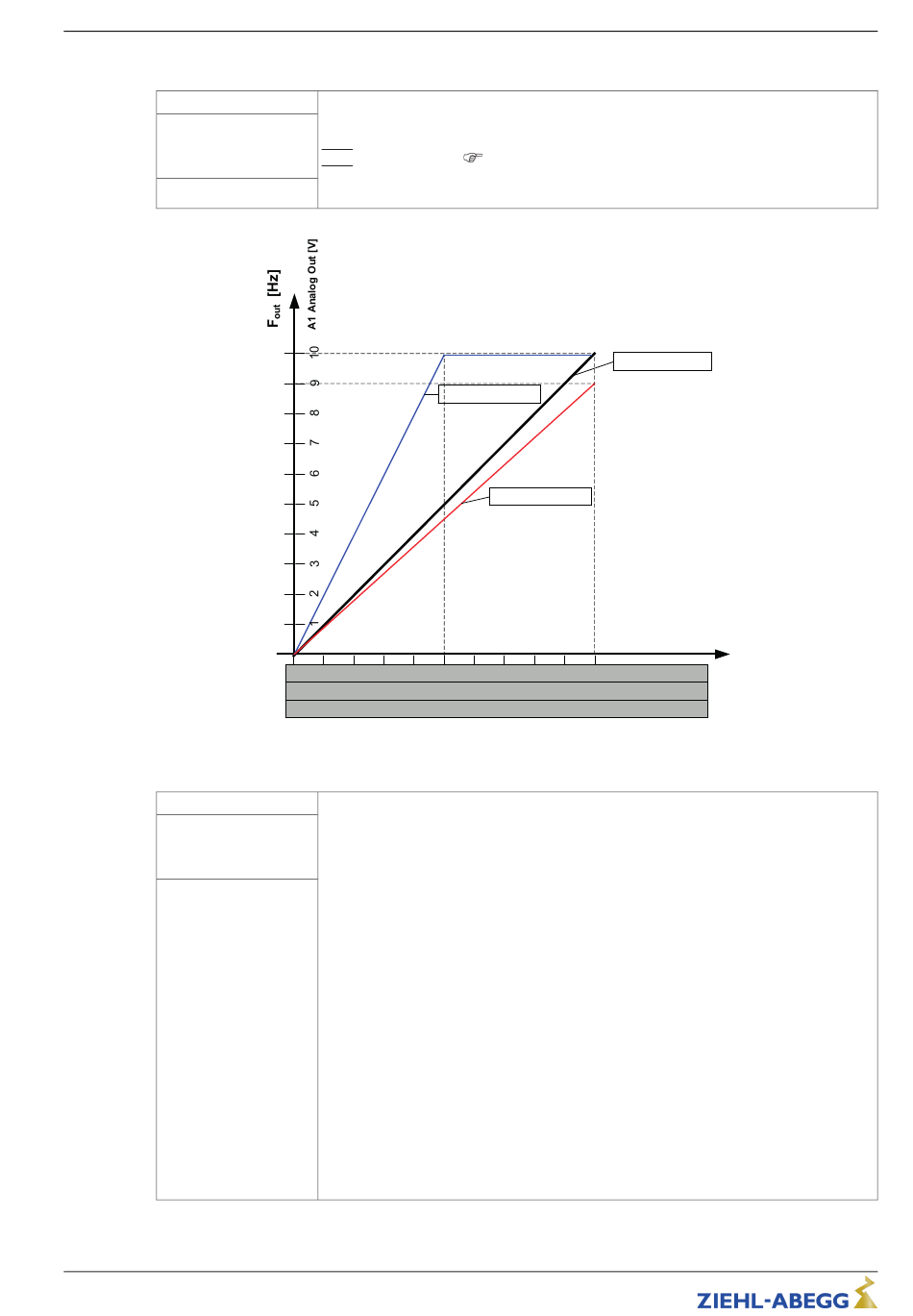

Bei Bedarf kann die Kennlinie für die Ansteuerung des Motorausgangs angepasst
werden. Damit diese Funktion aktiv wird, muss für den Ausgang "A1" die Funktion
|
|
14A
aktiviert werden
Einstellbereich: 0 - 50 %
Werkseinstellung: OFF (Kennlinie unverändert)
50
45
40
35
30
25
20
15
10
5
0
1
2
3
4
0
2
4
6
8
0
10
20
30
40
Bei Betrieb mit zwei Regelkreisen kann gewählt werden, dass der Regelkreis mit der
höheren Aussteuerung auf das Leistungsteil des Gerätes wirkt.
Diese Funktion kann z. B. für Kälteanlagen mit kombiniertem Kältemittelkreislauf und
freiem Sole-Druckregelkreislauf verwendet werden.
Beispiel:
•
Regelkreis 1 wird für den Kältemittelkreislauf eingesetzt. Zur Istwerterfassung wird
ein Drucksensor angeschlossen, die Einstellung von Sollwert und Regelbereich
erfolgt in bar.
•
Regelkreis 2 wird für den Sole-Druckkreislauf eingesetzt. Zur Istwerterfassung wird
ein Temperatursensor angeschlossen, die Einstellung von Sollwert und Regelbe-
reich erfolgt in C° / K.
•
Je nachdem welcher Regelkreis (abhängig von gemessenen und eingestellten
Werten) die höhere Aussteuerung liefert, wird die Druckregelung oder die Tempera-
turregelung als Vorgabe für das Leistungsteil verwendet.
Auswahlverstärker = OFF (Werkseinstellung)
Kein Vergleich der beiden Regelkreise.
Auswahlverstärker = ON
Vergleich zwischen Aussteuerung von Regelkreis 1 und Regelkreis 2 mit automati-
scher Regelung auf dem höheren Wert aktiv.
IO Setup.
Analog Out [V]
A1 Offset (14A) = 50 %
A1 Offset (14A) = -10 %
5
6
7
8
9
10
10
12
14
16
18
20
50
60
70
80
90 100 0...100 % PWM
Art.-Nr.
57/117
Programmierung
A1 Offset (2A) = 0 %
Analog In 1
0...10 V
0...20 mA
25.11.2014
v_offset_controlsignal.vsd
