Anhang | Maßzeichnungen und Hinweise für Zubehör

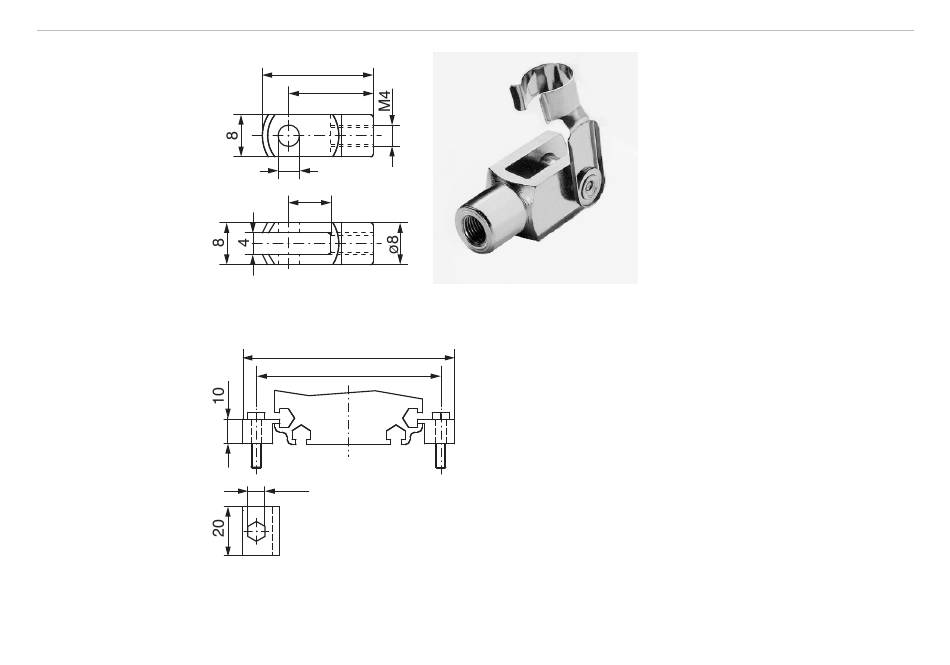

Abb. 37 Gabelkopf mit Federklappbolzen GK1-WDS, Abmessungen in mm
Abb. 38 Montageklammern MT60-WDS, Abmessungen in mm
wireSENSOR, WDS P60/P96/P115/P200
21
16
4
8
86
75
SW7
1 Satz besteht aus:
2 Stück Montageflansch, Alu eloxiert
2 Stück Schraube M4x20 DIN 933-A2
2 Stück Zahnscheibe J4.3 DIN 6797
2 Stück Mutter M4 DIN 934-A2
