Installation und Montage

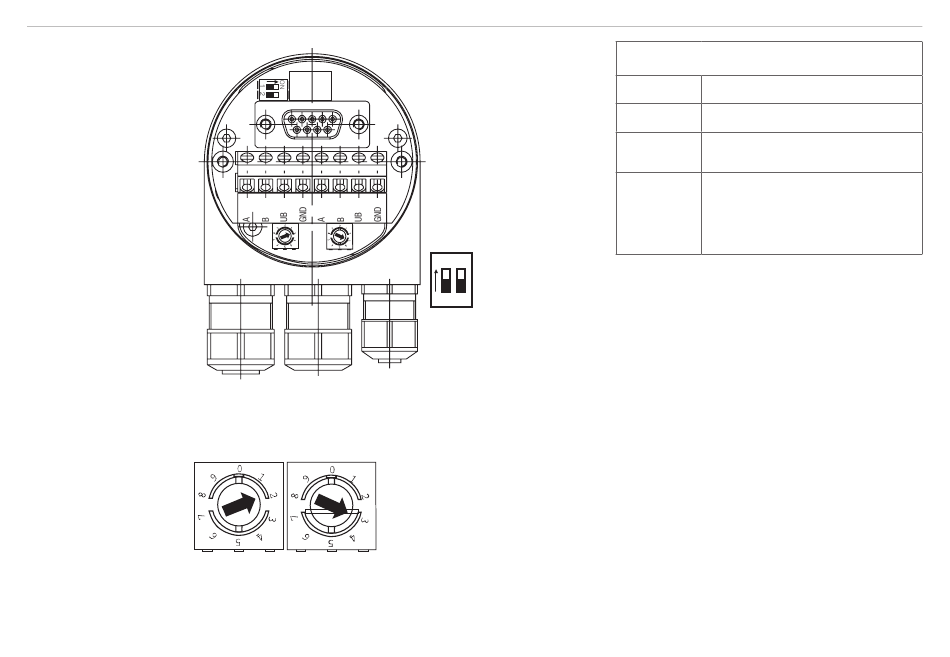

Einstellungen der Teilnehmeradresse PROFIBUS DP
Adresse über Drehschalter erreichbar.
Beispiel: Teilnehmeradresse 23
wireSENSOR, WDS P60/P96/P115/P200
Einstellung des
Abschlusswiderstandes
PROFIBUS DP
ON
1 2
ON = Letzter Teilnehmer
OFF = Teilnehmer X
Beschreibung der Anschlüsse
PROFIBUS DP
A
Negative serielle Datenleitung
B
Positive serielle Datenleitung
UB
Versorgungsspannung
10 ... 30 VDC
GND
Masseanschluss für UB
(Klemmen mit gleicher Bezeich-
nung sind intern miteinander
verbunden)
Seite 49
