Installation und Montage

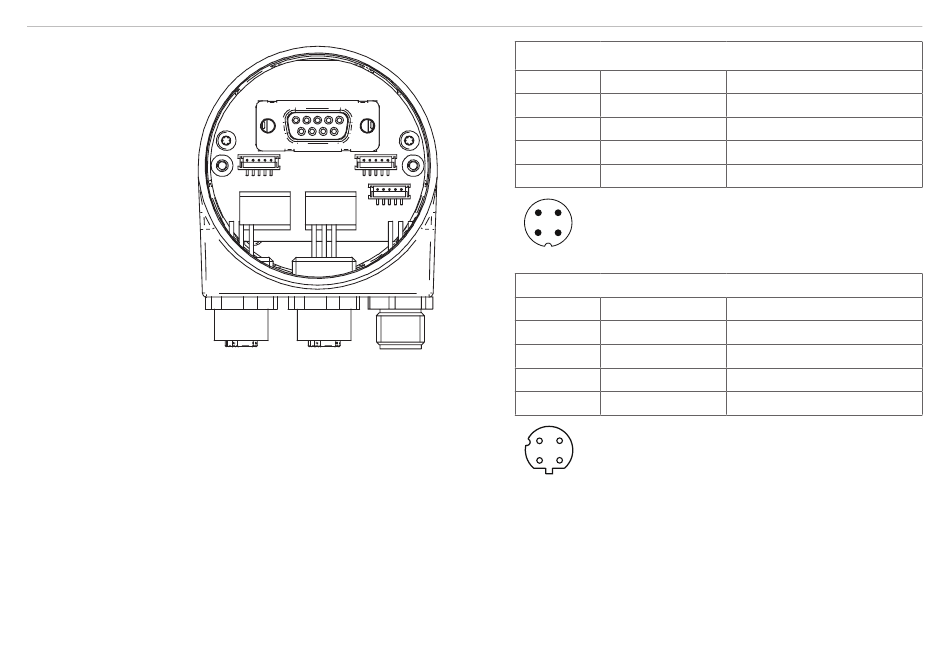

wireSENSOR, WDS P60/P96/P115/P200
Anschlussbelegung Versorgungsspannung
Stecker
Anschluss
Pin 1
UB
Pin 2
n.c.
Pin 3
GND
Pin 4
n.c.
4
3
1
2
1 x Stecker M12 (Stift), A-codiert
EtherCAT (Datenleitung)
Stecker
Anschluss
Pin 1
TxD+
Pin 2
RxD+
Pin 3
TxD-
Pin 4
RxD-
3
4
2 x Stecker M12 (Buchse), D-codiert
2
1
Beschreibung
Versorgungsspannung
nicht belegt
Masseanschluss
nicht belegt
Beschreibung
Sendedaten+
Empfangsdaten+
Sendedaten-
Empfangsdaten-
