Inhaltszusammenfassung für MICRO-EPSILON WDS Serie

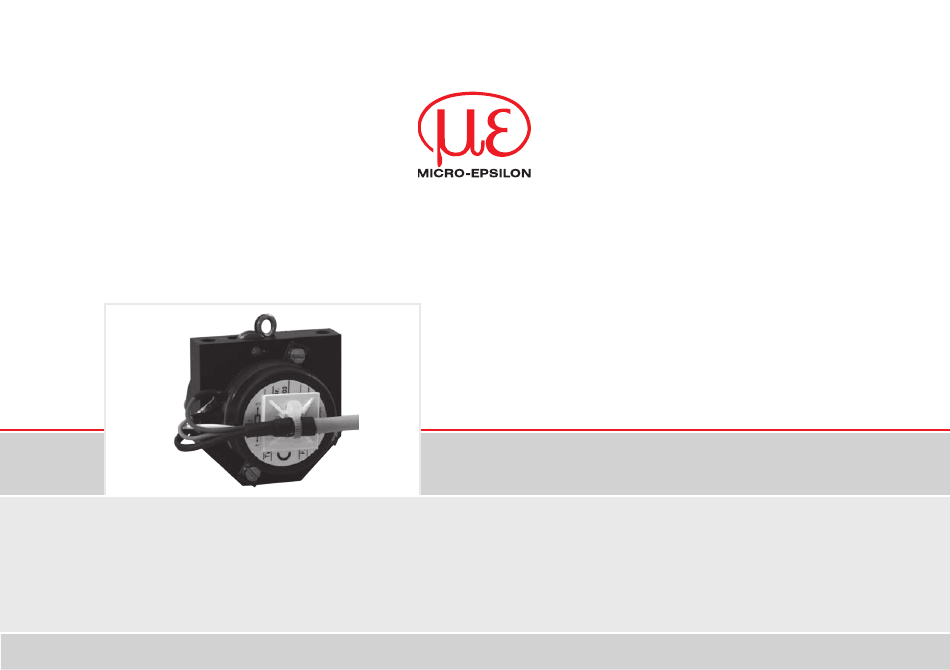

- Seite 1 Betriebsanleitung wireSENSOR, WDS WDS-70-F50...
- Seite 2 Einbauerklärung Einbauerklärung nach der EG-Maschinenrichtlinie 2006/42/EG, Anhang II B Hersteller und bevollmächtigte Person für die Zusammenstellung der relevanten technischen Unterlagen MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Straße 15 94496 Ortenburg / Deutschland erklärt hiermit, dass die nachfolgend bezeichnete Maschine auf Grund ihrer Konzipierung und Bauart sowei in der von ihr in Verkehr gebrachten Ausführung - soweit es vom Lieferumfang möglich ist - den einschlägigen grundlegenden Sicherzeits- und Gesundheits-...
- Seite 3 Bestimmungen der EG-Maschinenrichtlinie entspricht und für die eine EG-Konformitätserklärung gemäß Anhang II A vorliegt. Ortenburg, den 5. Mai 2015 Dr. Thomas Wisspeintner Geschäftsführer Tel. +49 (0) 8542 / 168-0 e-mail info@micro-epsilon.de Zertifiziert nach Fax +49 (0) 8542 / 168-90 www.micro-epsilon.de DIN EN ISO 9001:2008...
- Seite 4 Inhalt Sicherheit ............................ 5 Verwendete Zeichen ............................5 Warnhinweise ..............................5 Hinweise zur CE-Kennzeichnung ........................6 Bestimmungsgemäße Verwendung ........................7 Bestimmungsgemäßes Umfeld ......................... 7 Vorhersehbare Fehlanwendung ........................7 Funktionsprinzip, Technische Daten ..................8 Messprinzip ................................ 8 Modellbezeichnung............................9 Technische Daten ............................10 Lieferung ...........................
- Seite 5 Inbetriebnahme ........................17 Bedienung..........................18 Betrieb und Wartung ........................ 18 Haftung für Sachmängel ......................19 Außerbetriebnahme, Entsorgung .................... 19 Anhang ............................20 wireSENSOR, WDS...
- Seite 7 Sicherheit Sicherheit Die Sensorhandhabung setzt die Kenntnis der Betriebsanleitung voraus. Verwendete Zeichen In dieser Betriebsanleitung werden folgende Bezeichnungen verwendet: Zeigt eine gefährliche Situation an, die zu geringfügigen oder mittelschweren Ver- letzungen führt, falls diese nicht vermieden wird. Zeigt eine Situation an, die zu Sachschäden führen kann, falls diese nicht vermieden wird.
- Seite 8 Produkte, die das CE-Kennzeichen tragen, erfüllen die Anforderungen der EU-Richtlinie 2004/108/EG „Elek- tromagnetische Verträglichkeit“ und die dort aufgeführten harmonisierten europäischen Normen (EN). Die EU-Konformitätserklärung wird gemäß der EU-Richtlinie, Artikel 10, für die zuständige Behörde zur Verfügung gehalten bei MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland Seilzug-Wegsensoren mit Potentiometerausgang sind nicht selbstständig betreibbare Geräte (Komponenten).
- Seite 9 Sicherheit Bestimmungsgemäße Verwendung - Seilzug-Wegsensoren werden eingesetzt zur ƒ Weg- oder Verschiebungsmessung ƒ Positionserfassung von Bauteilen oder beweglichen Maschinenkomponenten. - Die Sensoren dürfen nur innerhalb der in den technischen Daten, siehe Kap. angegebenen Grenzen betrieben werden. - Seilzug-Wegsensoren dürfen nur so eingesetzt werden, dass bei Fehlfunktionen oder Totalausfall des Sensors keine Menschen gefährdet oder Maschinen beschädigt werden.
- Seite 10 Funktionsprinzip, Technische Daten Funktionsprinzip, Technische Daten Messprinzip Mit dem Seilzugprinzip wird eine Linearbewegung in eine Widerstandsänderung transformiert. Ein Messseil aus hochflexiblen rostfreien Stahladern wird auf eine Trommel mit Hilfe eines langlebigen Feder- Motors aufgewickelt. Die Wickeltrommel ist axial mit einem Leitplastikpotentiometer gekoppelt. Abb.
- Seite 11 Funktionsprinzip, Technische Daten Das Seilzugprinzip wird in der Gehäusebauform F50 mit einem Messbereich von 70 mm angewendet. Als elektrischer Anschluss ist ein Potentiometerausgang (Widerstandsteiler) möglich. Die Besonderheit des Sensors liegt darin, dass der Messbereich von 70 mm, und damit der Nullpunkt, inner- halb der Auszugslänge des Messseils durch ein Drehen des Leitplastikpotentiometers frei definiert werden kann.
- Seite 12 Funktionsprinzip, Technische Daten Technische Daten Modell WDS-70-F50-CR-P5k Ausgangsart Potentiometer Messbereich 70 mm Mechanische Auszugslänge 150 mm Linearität ±0,1 % d.M., 0,15 mm Auflösung gegen unendlich Empfindlichkeit Potentiometer siehe Prüfbericht Leitplastikpotentiometer, elektrischer Bereich 350 °, Sensorelement mechanisch durchdrehbar Temperaturbereich -40 °C ... +100 °C Freier Rücklauf des Lagertemperatur -40 °C ...
- Seite 13 Funktionsprinzip, Technische Daten Modell WDS-70-F50-CR-P5k Schleiferstrom < 1 µA Temperaturstabilität Potentiometer typ. 25 ppm/K ca. 1 x 10 Hübe Lebensdauer Bei Bewegung über den elektrischen Bereich des Potentiometers reduziert sich die Lebensdauer. d.M. = des Messbereichs Seilauszugslänge 150 mm, die Lage des Messbereichs von 70 mm kann innerhalb der Auszugslänge durch Drehen des Potentiometers frei gewählt werden.
- Seite 14 Lieferung Lieferung Auspacken Nehmen Sie die Seilzug-Wegsensoren nicht am Seil, Seil-Gewindebolzen oder Seilhaken aus der Verpa- ckung. Transportieren Sie sie so, dass keine Beschädigung auftreten kann. Überprüfen Sie nach dem Auspacken die Lieferung sofort auf Vollständigkeit und Transportschäden. Wenden Sie sich bei Beanstandungen an den Hersteller oder Lieferanten. Lagerung Lagern Sie die Sensoren ausschließlich mit montierter Transportsicherung.
- Seite 15 Installation und Montage Installation und Montage Vorsichtsmaßnahmen Freier Rücklauf des Messseils nicht zuläs- Ziehen Sie das Messseil nicht über die mechanische Auszugslänge heraus. sig! > Beschädigung oder Zerstörung des Sensors möglich > Verletzungsgefahr durch Peitschenwir- Beschädigen Sie nicht das Messseil. kung des Seils mit Montagebolzen/- Ölen oder fetten Sie nicht das Messseil.
- Seite 16 Installation und Montage 50,0 21,5 Schirm ø 3,2 35,4 2xM5, 10 tief ø~5,2 Kabellänge ca. 1 m Biegeradius 15 mm einmalig 50 mm wiederholt Abb. 3 Maßzeichnung WDS-70-F50, mit Potentiometer, Maße in mm, nicht maßstabsgetreu wireSENSOR, WDS Seite 16...
- Seite 17 Installation und Montage Seilführung und -befestigung Muss für die Seilführung bzw. das Befestigen am Mess- Ein gespanntes objekt das Messseil aus dem Sensor herausgezogen Messseil kann im werden, Falsch Aufenthaltsbereich von - darf dabei der Sensor nicht durch eine zweite Person Bedienungspersonal zu gehalten werden Verletzungen führen.
- Seite 18 Installation und Montage Spannungsversorgung und Anzeige-/Ausgabegerät Anschlussbelegung: Eingang + weiß Signal grün = 1 µA +42 V max. Masse braun Außenschirm schwarz Abb. 5 Ausführung mit Potentiometerausgang Seilzug Wegsensoren mit Potentiometerausgang werden gemäß Abb. 5 angeschlossen. Setzen Sie alle Verwenden Sie die Potentiometer nur als Spannungsteiler, nicht als variablen Vorwiderstand! Potentiometer nur in der Spannungsteiler- schaltung ein.
- Seite 19 Inbetriebnahme Inbetriebnahme Montieren Sie den Sensor entsprechend Kap. Hängen Sie das Messseil am Messobjekt ein, siehe Kap. Schließen Sie ein Multimeter an den Ausgängen des Sensorkabels an. Betriebsart: Widerstandsmes- sung. Verfahren Sie das Messobjekt auf Messbereichsanfang oder -ende. Lösen Sie die drei Schrauben zur Fixierung des Potentiometers am Sensor. Drehen Sie das Potentiometer solange bis das Multimeter den gewünschten Wert anzeigt.
- Seite 20 Die Hinweise zur Seilführung in sind während des Betriebs zu beachten. Nicht einwandfreie Seilführung kann zu erhöhtem Verschleiß und frühzeitigem Defekt führen. Bei Eingriff durch Dritte erlischt der Anspruch auf Haftung für Sachmängel. Reparaturen werden ausschließlich von Micro-Epsilon durchgeführt. wireSENSOR, WDS Seite 20...
- Seite 21 Für Reparaturen ist ausschließlich Micro-Epsilon zuständig. Weitergehende Ansprüche können nicht geltend gemacht werden. Die Ansprüche aus dem Kaufvertrag bleiben hierdurch unberührt. MICRO-EPSILON haftet insbesondere nicht für etwaige Folgeschäden. Im Interesse der Weiterentwicklung behalten wir uns das Recht auf Konstruktionsänderungen vor Außerbetriebnahme, Entsorgung...
- Seite 22 Anhang Zubehör und Ersatzteilliste TR1-WDS Seilumlenkrolle mit Montagefuß, siehe Abb. 8 TR3-WDS Seilumlenkrolle, fest, mit Montagefuß, siehe Abb. 9 WE-xxxx-CLIP Seilverlängerung mit Seilhaken und Ringöse, siehe Abb. 10, für xxxx Seillänge in mm (max. 10.000 mm) einsetzen MH1-WDS Magnethalter mit Bohrung für M4-Seilanschluss Seilhaken oder Gabelkopf, siehe Abb.
- Seite 23 ø21 ø4,3 Abb. 9 Umlenkrolle TR3-WDS, fest, mit Montagefuß, Maße in mm, nicht maßstabsgetreu...
- Seite 24 ø7,5 ø0,45 ø3 ø4 Ringöse 2 mm dick Abb. 10 Seilverlängerung WE-xxxx-CLIP , Maße in mm, nicht maßstabsgetreu wireSENSOR, WDS Seite 24...
- Seite 25 ø13 ±1 ø6 ±0,5 ø50 Abb. 11 Magnethalter MH1-WDS, Maße in mm, nicht maßstabsgetreu wireSENSOR, WDS Seite 25...
- Seite 26 MICRO-EPSILON MESSTECHNIK GmbH & Co. KG X9750193-A031075GBR Königbacher Str. 15 · 94496 Ortenburg / Germany MICRO-EPSILON MESSTECHNIK Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 *X9750193-A03* info@micro-epsilon.de · www.micro-epsilon.de...
