Installation und Montage
Ein gespanntes
Messseil kann im
Aufenthaltsbereich von
Bedienungspersonal zu
Verletzungen führen.
Verdrillen Sie nicht das
Messseil!

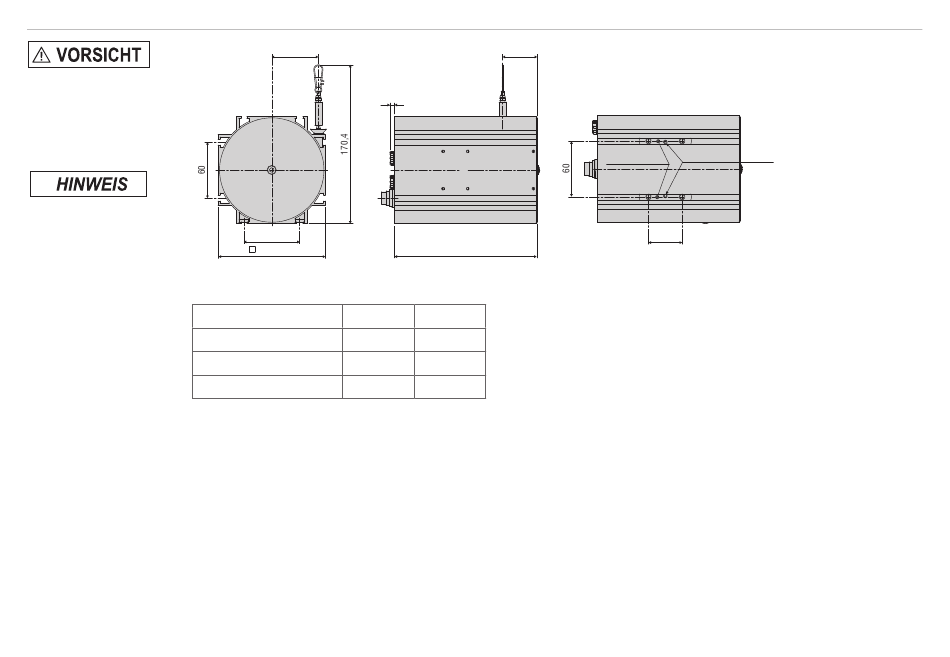

Abb. 17 Maßzeichnung WDS- ... - P115 - U/I/P , Messbereiche 7500, 10000, 15000 mm, Abmessungen in mm
Messbereich (mm)
7500
10000
15000
wireSENSOR, WDS P60/P96/P115/P200
50
5
60
115
A (mm)
B (mm)
37
153
44,5
198
60,5
228
A
2x Nutenstein
B
2x M4 Feststellschrauben
36
Seite 32
