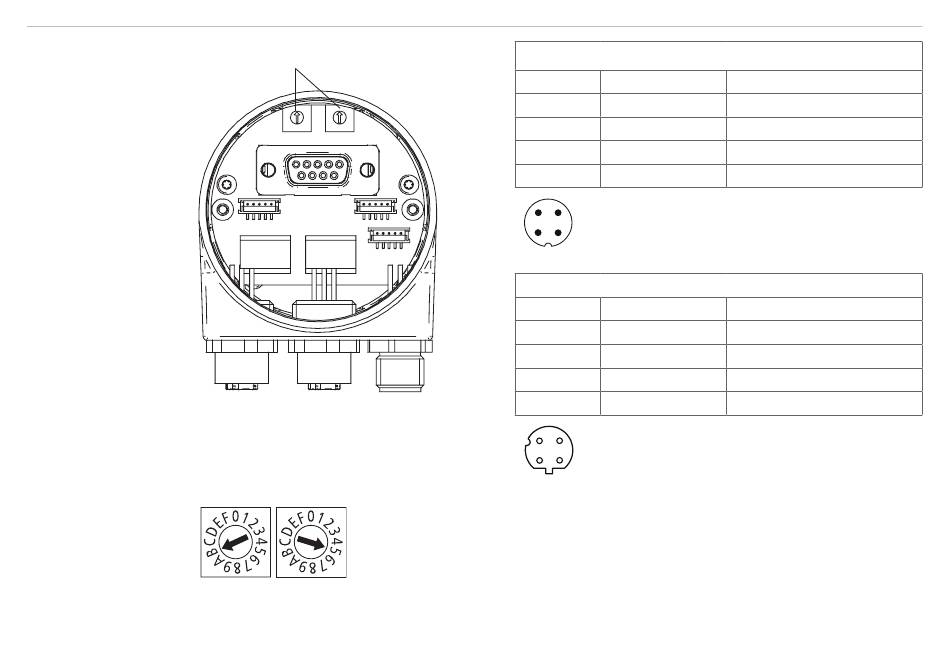

Installation und Montage
IP-Adresse (nur Wellen-Drehgeber)
IP-Adresse
Über HEX-Drehschalter einstellbar.
Beispiel: IP-AdresseB5
Konfiguration über DHCP: 00hex
wireSENSOR, WDS P60/P96/P115/P200
Anschlussbelegung Versorgungsspannung
Stecker
Pin 1
Pin 2
Pin 3
Pin 4
4
1
Ethernet/IP (Datenleitung)
Stecker
Pin 1
Pin 2
Pin 3
Pin 4
3
2
hex
Anschluss
Beschreibung
UB
Versorgungsspannung
n.c.
nicht belegt
GND
Masseanschluss
n.c.
nicht belegt
3
2
1 x Stecker M12 (Stift), A-codiert
Anschluss
Beschreibung
TxD+
Sendedaten+
RxD+
Empfangsdaten+
TxD-
Sendedaten-
RxD-
Empfangsdaten-
4
2 x Stecker M12 (Buchse), D-codiert
1
Seite 51
