Arbeitsweise und Systemaufbau

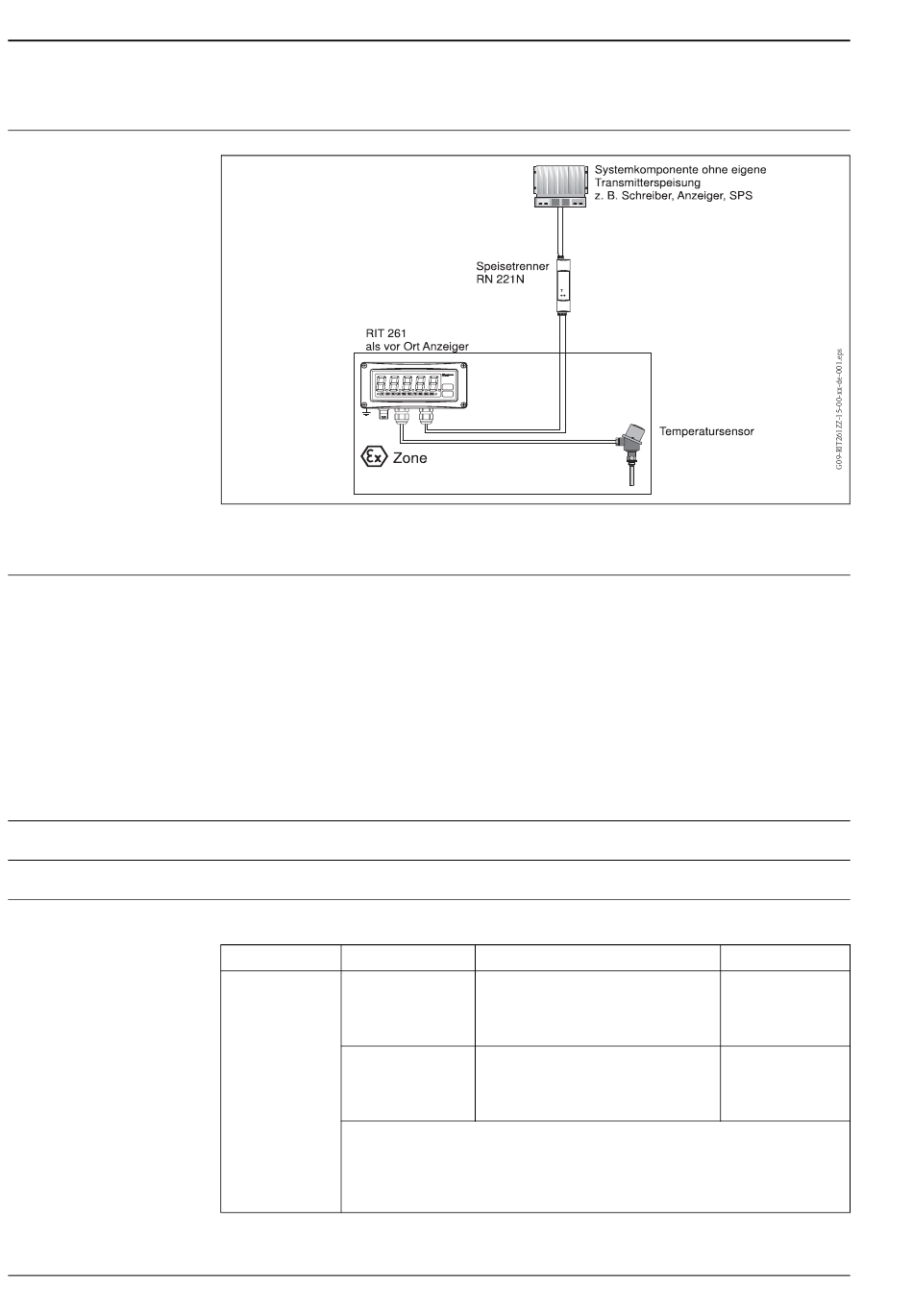

Beispiel für einen Einsatzbereich des Temperaturanzeigers
Temperaturanzeiger zur elektronischen Erfassung, Umformung und Anzeige, in der industriellen Temperatur-
messung.
Der Temperaturanzeiger (RIT261) besteht aus zwei Hauptkomponenten,
a) dem Temperaturtransmitter (iTEMP PCP TMT181 oder iTEMP HART
former mit Analogausgang, Messeingang für Widerstandsthermometer und Widerstandsgeber in 2-, 3- oder 4-
Leiteranschluss, Thermoelemente und Spannungsgeber. Die Einstellung erfolgt werkseitig oder mit dem Kon-
figurationsset.
b) dem mikrokontroller gesteuerten Anzeiger mit beleuchteter LCD-Anzeige (RIA261).
Die Parametrierung von Messbereich, Dezimalpunkt und Offset erfolgt werkseitig oder über drei Tasten im
Gerät, bei geöffnetem Gehäuse. Die Parametrierung ist während des Betriebs möglich.
Eingangskenngrößen
Temperatur (temperaturlineares Übertragungsverhalten), Widerstand und Spannung
Je nach Sensoranschluss und Eingangssignalen erfasst der Transmitter unterschiedliche Messbereiche.
Bezeichnung
Pt100
Pt500
Pt1000
nach IEC 60751
Ni100
Widerstands-
Ni500
thermometer
Ni1000
(RTD)
nach DIN 43760
• Anschlussart: 2-, 3- oder 4-Leiteranschluss
• bei 2-Leiterschaltung Software-Kompensation des Leitungswiderstandes möglich
(0...30 Ω)
• bei 3-, 4-Leiteranschluss Sensorleitungswiderstand bis max. 11 Ω je Leitung
• Sensorstrom: ≤ 0,2 mA
®
TMT182) als Zweidrahtmessum-
Messbereichsgrenzen
-200 bis 850 °C (-328 bis 1562 °F)
-200 bis 250 °C (-328 bis 482 °F)
-200 bis 250 °C (-328 bis 482 °F)
-60 bis250 °C (-76 bis 482 °F)
-60 bis150 °C (-76 bis 302 °F)
-60 bis150 °C (-76 bis 302 °F)
RIT261
min. Messspanne
10 K
10 K
10 K
10 K
10 K
10 K
