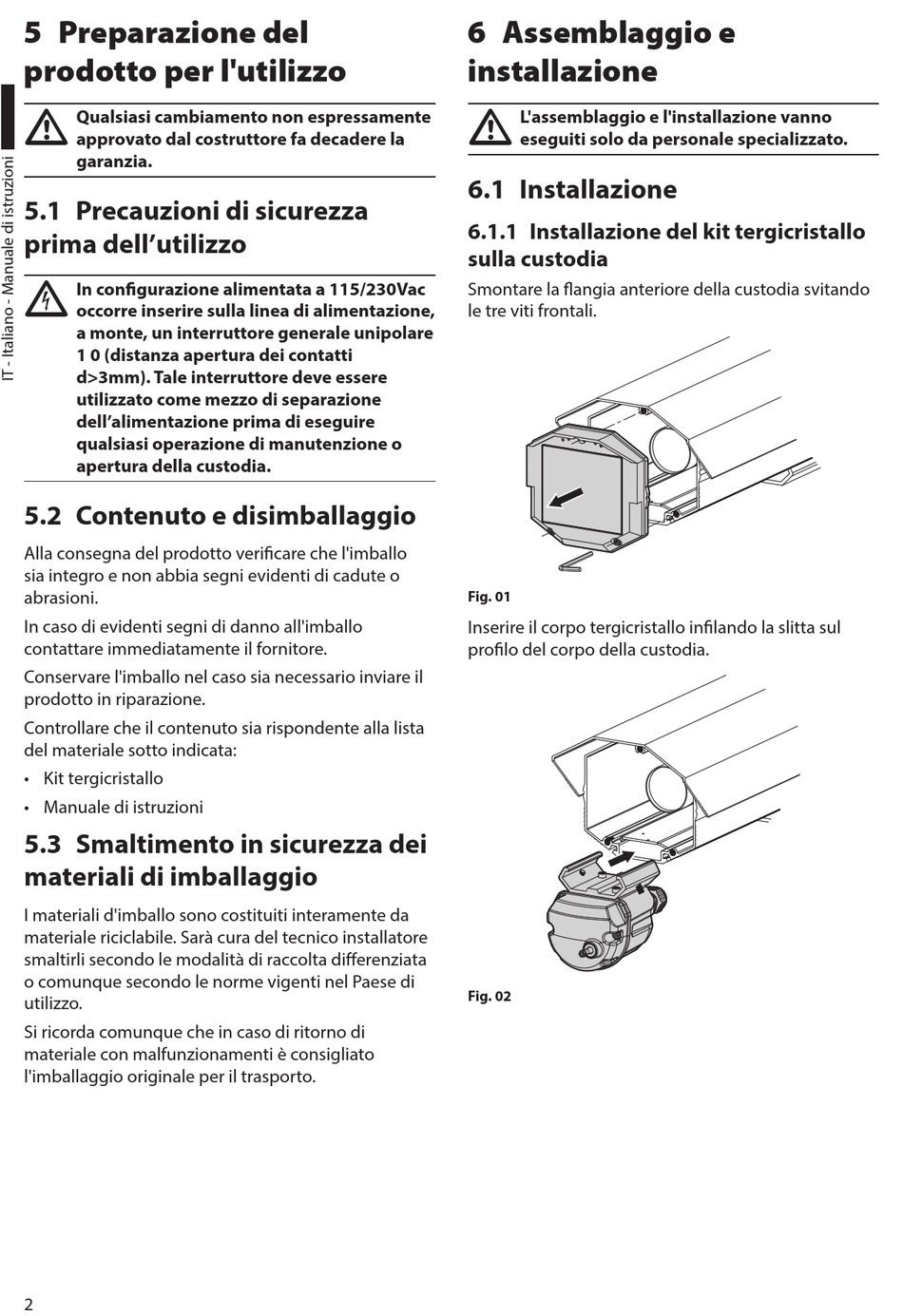

5 Preparazione del
prodotto per l'utilizzo
Qualsiasi cambiamento non espressamente
h
approvato dal costruttore fa decadere la
garanzia.
5.1 Precauzioni di sicurezza
prima dell'utilizzo
In configurazione alimentata a 115/230Vac
g
occorre inserire sulla linea di alimentazione,
a monte, un interruttore generale unipolare
1 0 (distanza apertura dei contatti
d>3mm). Tale interruttore deve essere
utilizzato come mezzo di separazione
dell'alimentazione prima di eseguire
qualsiasi operazione di manutenzione o
apertura della custodia.

5.2 Contenuto e disimballaggio

Alla consegna del prodotto verificare che l'imballo
sia integro e non abbia segni evidenti di cadute o
abrasioni.
In caso di evidenti segni di danno all'imballo
contattare immediatamente il fornitore.
Conservare l'imballo nel caso sia necessario inviare il
prodotto in riparazione.
Controllare che il contenuto sia rispondente alla lista
del materiale sotto indicata:
• Kit tergicristallo
• Manuale di istruzioni
5.3 Smaltimento in sicurezza dei
materiali di imballaggio
I materiali d'imballo sono costituiti interamente da
materiale riciclabile. Sarà cura del tecnico installatore
smaltirli secondo le modalità di raccolta differenziata
o comunque secondo le norme vigenti nel Paese di
utilizzo.
Si ricorda comunque che in caso di ritorno di
materiale con malfunzionamenti è consigliato
l'imballaggio originale per il trasporto.
2
6 Assemblaggio e
installazione
L'assemblaggio e l'installazione vanno
h
eseguiti solo da personale specializzato.
6.1 Installazione
6.1.1 Installazione del kit tergicristallo
sulla custodia
Smontare la flangia anteriore della custodia svitando
le tre viti frontali.
Fig. 01
Inserire il corpo tergicristallo infilando la slitta sul
profilo del corpo della custodia.
Fig. 02
