Wilo Helix VE 11kW-IE5 Einbau- Und Betriebsanleitung Seite 21

- Die elektrischen Kennwerte (Frequenz, Span-
nung, Nennstrom) des Frequenzumrichters
sind auf dem Pumpentypenschild angegeben.
Sicherstellen, dass der Frequenzumrichter dem
Netz entspricht, in dem er verwendet wird.
- Der Spannungsschutz des Motors ist im Umrich-
ter integriert. Er ist so ausgelegt, dass er die
Eigenschaften der Pumpe berücksichtigt und den
Schutz von Pumpe und Motor sicherstellt.
- Unter allen Umständen einen Sicherungsschutz-
schalter (Typ gF) installieren, um die Anlage zu
schützen.
HINWEIS: Falls ein Fehlerstrom-Schutzschalter
zum Schutz der Betreiber installiert werden muss,
muss dieser eine Verzögerungswirkung haben.
Leitungsschutzschalter an die Stromstärke
anpassen, die auf dem Typenschild der Pumpe
angegeben ist.
HINWEIS: Die Pumpe
Frequenzumrichter ausgestattet und muss
nicht durch einen Fehlerstrom-Schutzschalter
geschützt werden. Frequenzumrichter können
die Funktion von Fehlerstrom-Schutzschaltern
beeinträchtigen.
Ausnahme: Fehlerstrom-Schutzschalter
selektiver und allstromsensitiver Ausführung sind
zulässig.
• Kennzeichnung:
• Auslösestrom: > 30 mA
- Es dürfen ausschließlich Stromkabel verwen-
det werden, die den geltenden Vorschriften
entsprechen.
- Netzseitige Absicherung: max. 25 A zulässig.
Auslösecharakteristik der Sicherungen: B.

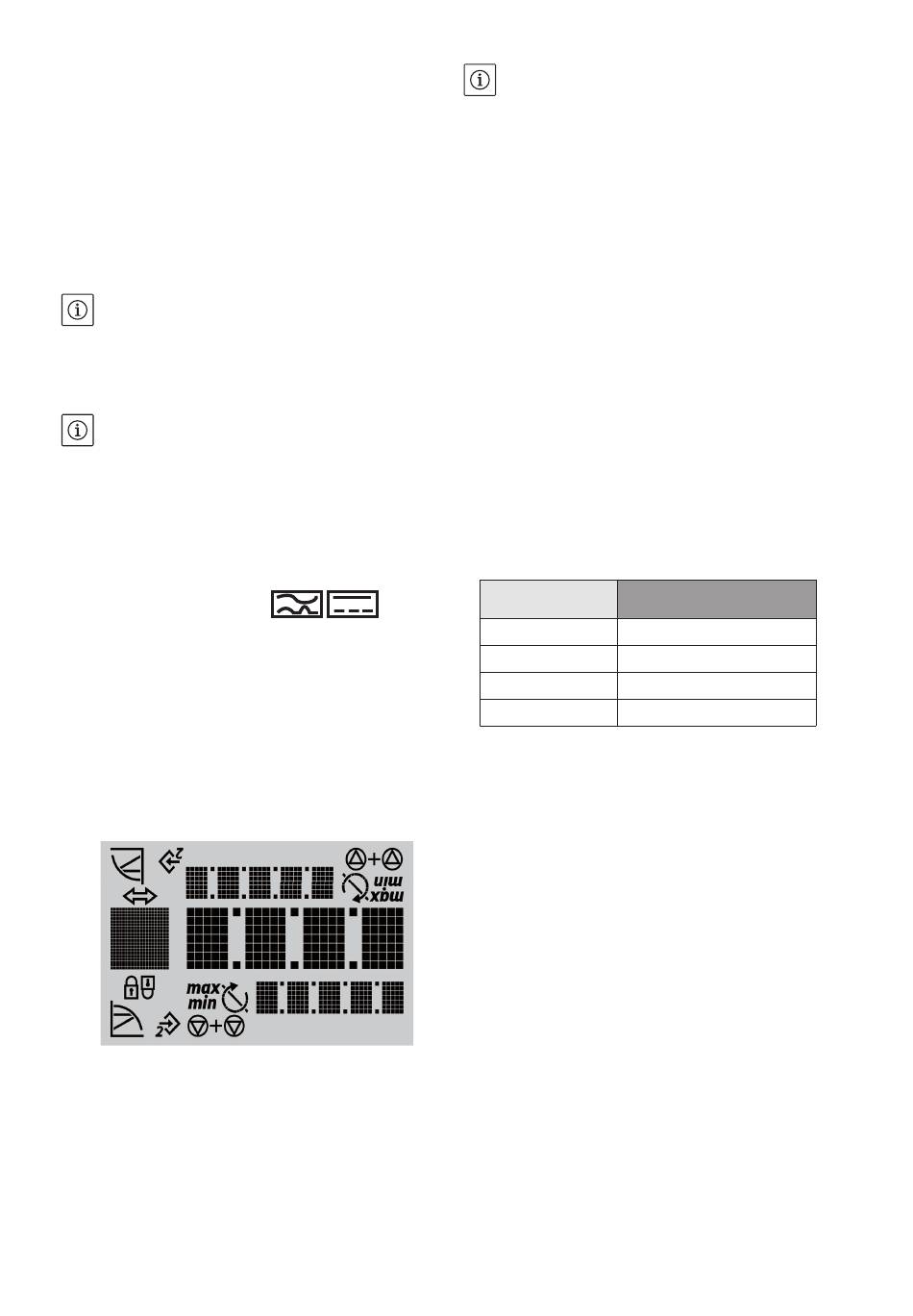

Bei jedem Einschalten der Spannungsversorgung
des Umrichters wird ein 2 Sekunden dauernder
Test durchgeführt, bei dem alle Zeichen auf dem
Display angezeigt werden.
Einbau- und Betriebsanleitung – Wilo-Helix VE / MVIE 11/15/18,5/22kW – IE5
ist mit einem
mit
FI
HINWEIS: Anforderungen und Grenzwerte für
Oberschwingungsströme
Pumpen mit den Motorleistungsklassen 11 kW,
15 kW, 18,5 kW und 22 kW sind für die pro-
fessionelle Nutzung ausgelegt. Diese Produkte
unterliegen speziellen Anschlussbedingungen,
da ein Kurzschlussverhältnis Rsce von 33 am
Anschlusspunkt für die vorgesehene Betriebsart
nicht ausreichend ist. Der Anschluss an das
öffentliche Niederspannungsnetz wird durch die
IEC-Norm 61000-3-12 geregelt – Grundlage für
die Einstufung dieser Pumpe ist Tabelle 4 für
dreiphasige Einrichtungen unter festgelegten
Bedingungen.
Für alle öffentlichen Anschlusspunkte muss die
Kurzschlussleistung Ssc an der Schnittstelle zwi-
schen der Elektroinstallation des Nutzers und dem
öffentlichen Stromnetz über den unten aufge-
führten Werten liegen oder ihnen entsprechen. Es
obliegt der Verantwortung des Fachhandwerkers
oder des Nutzers und falls anwendbar auch
des Betreibers des Verteilsystems, den ord-
nungsgemäßen Betrieb dieser Pumpen zu
sicherzustellen. Kommt die Pumpe in einem
industriellen Mittelspannungs-System
Einsatz, so liegen die Anschlussbedingungen
alleinig im Verantwortungsbereich des Betreibers.
Motorleistung Kurzschlussleistung Ssc
(kW) (kVA)
11
15
18,5
22
Durch die Installation
Oberschwingungsfilters zwischen Pumpe und
Netz wird der Anteil der Oberschwingungsströme
reduziert.
Deutsch
zum
1800
2400
3000
3500
eines geeigneten
21
