HINWEIS: Wird die Pumpe alleine geliefert und
nicht in ein von uns installiertes System einge-
baut wird, ist die konfigurierte Betriebsart bei der
Lieferung die „Drehzahlstufenregelung".
Betriebsart „Drehzahlstufenregelung" (Fig. 2, 3)
• Der Betriebspunkt wird durch manuelle Einstel-
lung der Drehzahlstufe über die Menüs oder ein
externes Drehzahlstufen-Befehlssignal in %
festgelegt.
• Für die Inbetriebnahme sollte die Motordrehzahl-
stufe auf 2400 1/min festgelegt werden.

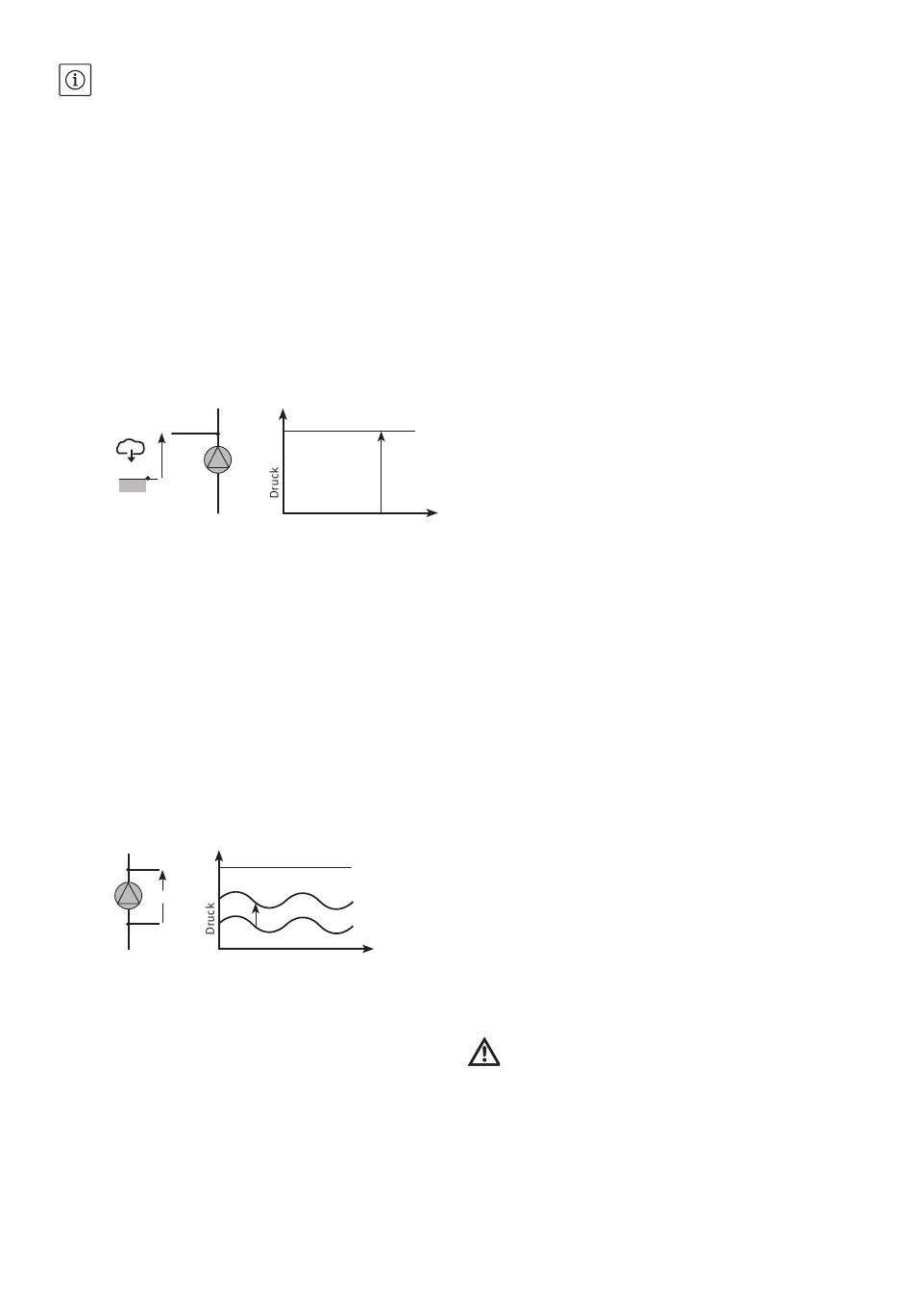

Betriebsart „Druck konstant: p-c"
(Fig. 2D, 3D, 4D)
• Bei der Betriebsart „p-c" hält der Umrichter
unabhängig von der für die Installation geforder-
ten Förderleistung einen konstanten Druck an
der Druckseite der Pumpe aufrecht.
Pc
P
atm
• Der Betriebspunkt wird manuell über die Menüs
oder ein externes Signal festgelegt.
• Dieser Modus ist verfügbar, wenn in Menü 5.7.8.0
der Parameter für den offenen Hydraulikkreis
ausgewählt ist.
• Zur Regelung wird ein Relativdrucksensor ver-
wendet (Sensor: Genauigkeit: ≤ 1 %, Anwendung
zwischen 30 % und 100 % des Messbereichs).
• Für die Inbetriebnahme sollte der Solldruck auf
60 % des Pumpenhöchstdrucks festgelegt sein.
Betriebsart „Δp-c" (Fig. 2D, 3D, 4D)
• Bei der Betriebsart „Δp-c" hält der Umrichter
unabhängig von der für die Installation gefor-
derten Förderleistung einen konstanten (von der
Pumpe erzeugten) Differenzdruck aufrecht.
Δp-c
• Der Differenzdruck wird manuell über die Menüs
oder ein externes Signal festgelegt.
• Diese Betriebsart ist verfügbar, wenn in
Menü 5.7.8.0 der Parameter für den geschlosse-
nen Hydraulikkreis ausgewählt ist.
• Zur Regelung wird ein Differenzdrucksensor ver-
wendet (Sensor: Genauigkeit: ≤ 1 %, Anwendung
zwischen 30 % und 100 % des Messbereichs).
• Für die Inbetriebnahme sollte der Solldruck auf
60 % des Pumpenhöchstdrucks festgelegt sein.
Einbau- und Betriebsanleitung – Wilo-Helix VE / MVIE 11/15/18,5/22kW – IE5
Zeit
Δp-c
Zeit
Betriebsart „Druck variabel: Δp-v"
(Fig. 2D-3D-4D)
• Im Modus „Δp-v" ändert der Umrichter entspre-
chend der für die Installation geforderten Förder-
leistung den Differenzdruck der Pumpe linear.
• Der Betriebspunkt (Pset) wird manuell über die
Menüs oder ein externes Signal festgelegt.
• Der Betriebspunkt bei Förderleistung von Null
(%Pset) wird manuell über die Menüs festgelegt.
• Diese Betriebsart erkennt auch eine Förderleis-
tung von Null, bei dem die Pumpe abgeschaltet
wird.
• Zur Regelung wird ein Differenzdrucksensor ver-
wendet (Sensor: Genauigkeit: ≤ 1 %, Anwendung
zwischen 30 % und 100 % des Messbereichs).
• Für die Inbetriebnahme sollte der Solldruck auf
60 % des Pumpenhöchstdrucks festgelegt sein.
• Diese Betriebsart ist verfügbar, wenn in
Menü 5.7.8.0 der Parameter für den geschlosse-
nen Hydraulikkreis ausgewählt ist.
Betriebsart „PID-Regelung"
• Der Umrichter ermöglicht über die PID-Regelung
(Proportional-Integral-Differential-Regelung)
die Regelung mithilfe eines anderen Sensortyps
(Temperatur, Förderleistung usw.).
• Der Betriebspunkt wird als Prozentsatz des Mess-
bereichs des verwendeten Sensors ausgedrückt.
Dieser Punkt wird manuell über die Menüs oder
über ein externes Steuersignal festgelegt.
8.3.7 Menübeschreibung
Menü-Übersicht (Fig. A5)
<1.0.0.0> Sollwerteinstellung
<2.0.0.0> Betriebsarteneinstellung
<3.0.0.0> Ein/Aus-Pumpeneinstellung
<4.0.0.0> Menü „Information"
Pumpenparameteranzeige
<5.0.0.0> Menü „Service"
Zugriff auf
Pumpenparametereinstellungen
<6.0.0.0> Fehlerquittierung
Bei einem oder mehreren Ausfällen
wird die Ausfallseite angezeigt. Der
Buchstabe „E" wird angezeigt, gefolgt
von einem 3-stelligen Code (siehe
Abschnitt 10).
<7.0.0.0> Zugangssperre
Die „Zugangssperre" ist verfügbar,
wenn der DIP-Schalter 2 auf ON steht.
VORSICHT! Gefahr von Sachschäden!
Falsche Einstellungen können zu Störungen im
Pumpenbetrieb führen, die Schäden an Pumpe
oder Anlage verursachen können.
