WARNUNG! Umsturzgefahr!
Die komplette Pumpe niemals an den Motorhaken
anheben! Diese sind ausschließlich für das
Anheben des Motors vorgesehen.
- Motoren verfügen über Ablauföffnungen für
Kondenswasser, die zur Gewährleistung der
Schutzklasse IP55 werkseitig mit Kunststoff-
stopfen verschlossen wurden. Beim Einsatz in
Räumen mit Klima- oder Kälteanlagen müssen
diese Stopfen entfernt werden, damit das Kon-
denswasser ablaufen kann.
7.3 Rohranschluss
- Nach Entfernen der Stopfen aus dem Pumpen-
gehäuse und Reinigung der Dichtungsflächen
zwischen Pumpe und Anlage wird die Pumpe
mithilfe geeigneter Gegenflansche, Schrauben,
Muttern, Unterlegscheiben und Abdichtungen an
die Verrohrung angeschlossen.
VORSICHT!
Muttern über Kreuz in Schritten von 20 Nm
anziehen und 80 Nm nicht überschreiten
Die Verwendung von Schlagschraubern ist nicht
zulässig.
- Die Zirkulationsrichtung des Mediums ist auf dem
Typenschild der Pumpe angezeigt.
- Die Pumpe muss so installiert werden, dass keine
zusätzliche Spannung durch die Verrohrung ent-
steht. Die Rohre müssen so angebracht werden,
dass deren Gewicht nicht auf der Pumpe lastet.
- Es wird empfohlen, die Absperrventile an
der Saug- und der Druckseite der Pumpe zu
installieren.
- Durch den Einsatz von Kompensatoren kann die
Geräusch- und Vibrationsentwicklung der Pumpe
abgeschwächt werden.
- Für den Nennquerschnitt des Ansaugrohrs emp-
fehlen wir eine Größe, die mindestens der Größe
des Pumpenanschlusses entspricht.
- Ein Absperrventil kann am Druckrohr angebracht
werden, um die Pumpen gegen Druckschläge zu
schützen.
- Beim direkten Anschluss an ein öffentliches
Trinkwassersystem muss auch das Ansaugrohr
über ein Absperrventil und ein Sicherheitsventil
verfügen.
- Beim indirekten Anschluss über einen Behälter
muss am Ansaugrohr ein Saugkorb angebracht
werden, um Verunreinigungen von Pumpe und
Absperrventil fernzuhalten.
- Bei Halbflanschpumpen wird empfohlen, das
Hydrauliknetzwerk anzuschließen und dann
die Kunststoffbefestigungen zu entfernen, um
Undichtigkeiten zu vermeiden.
Einbau- und Betriebsanleitung – Wilo-Helix VE / MVIE 11/15/18,5/22kW – IE5
7.4

Elektrischer Anschluss

GEFAHR! Lebensgefahr!
Gefährliche Spannung durch Entladung der
Umrichterkondensatoren.
• Nach Abklemmen der Spannungsversorgung
5 Minuten warten, erst dann mit Arbeiten am
Umrichter beginnen.
• Sicherstellen, dass alle elektrischen Anschlüsse
und Kontakte spannungsfrei sind.
• Sicherstellen, dass die Druckanschlussklemmen
korrekt angeschlossen wurden.
GEFAHR! Lebensgefahr!
Bei Generatorbetrieb oder Turbinenbetrieb der
Pumpe (Rotorantrieb) kann an den Kontakten des
Moduls eine gefährliche Berührungsspannung
anliegen.
• Die der Pumpe vor- und nachgeschalteten
Absperreinrichtungen schließen.
- Das Stromkabel muss so verlegt werden, dass es
weder die Verrohrung noch das Pumpen- bzw.
Motorgehäuse berührt.

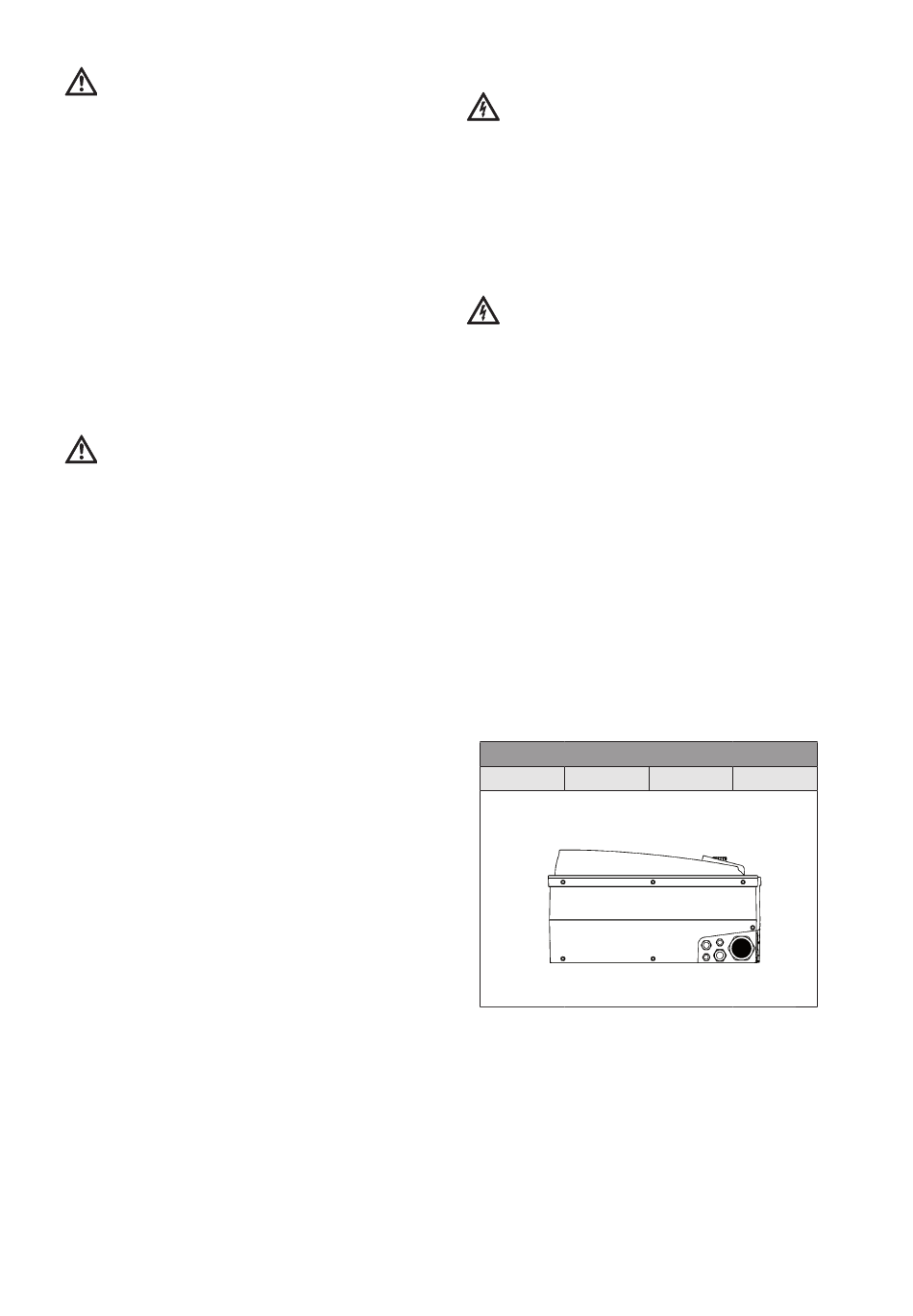

- Das Stromkabel (3 Phasen + Erdung) muss durch
die unten in schwarz dargestellte Kabeldurch-
führung geführt werden.
Nicht genutzte Kabeldurchführungen müssen mit
den vom Hersteller mitgelieferten Kappen ver-
schlossen werden.
- Die Stromzuführungsleitung (3 Phasen + Erdung)
muss durch die unten schwarz dargestellte
Stopfbuchsbrille geführt werden.
- Nicht genutzte Stopfbuchsbrillen müssen mit
den vom Hersteller gelieferten Stopfen ver-
schlossen sein.
Leistung (kW)
11 15
M32/M40
18,5 22
