127 Titan 80 Pro, Funk Titan 80, Titan 50

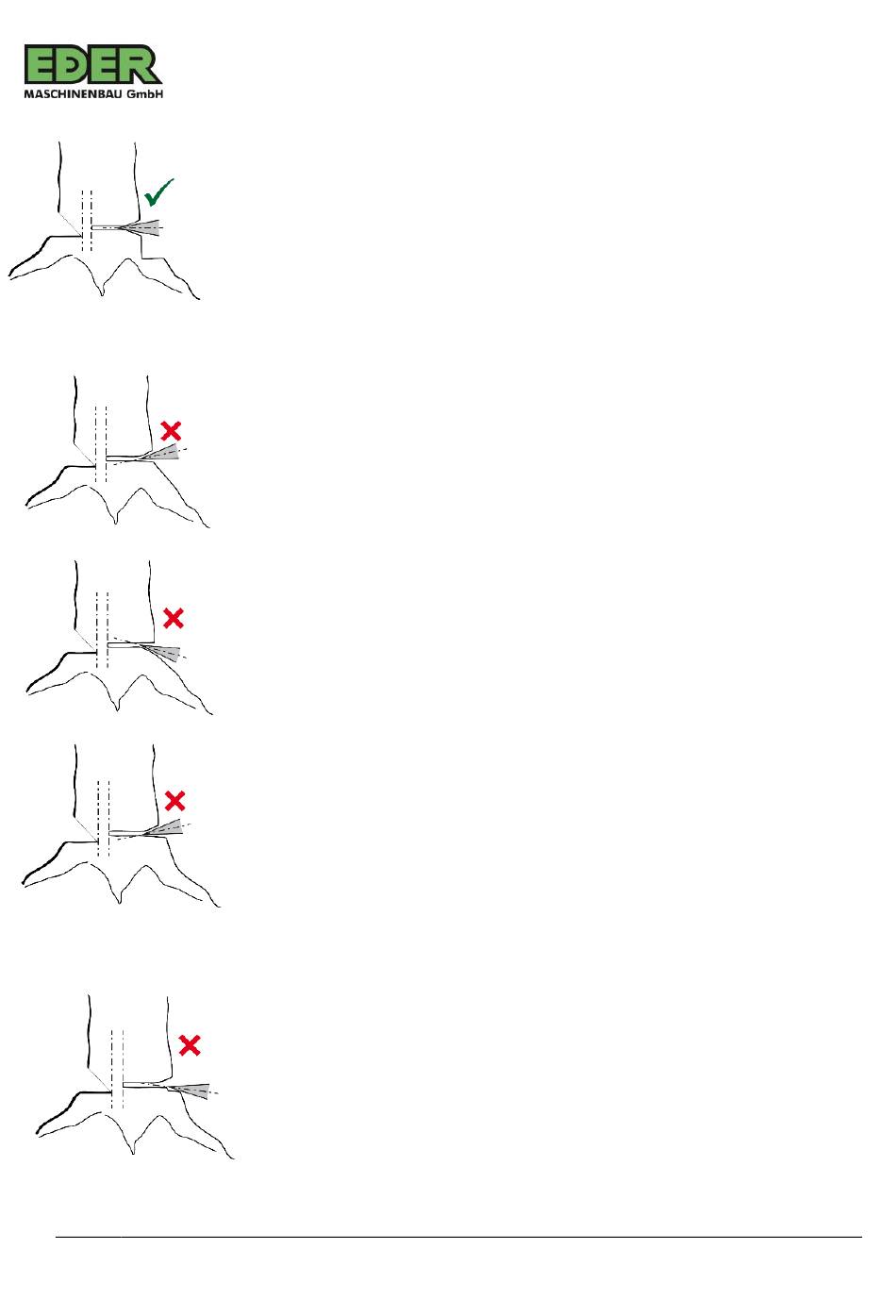

Prawidłowo!
Sposób prawidłowego wkładania klina drwalskiego:
•
Wyrównać wyrosty korzeniowe
•
„Cięcie rozszerzające" wykonane symetrycznie
•
Włożyć klin drwalski co najmniej do oznaczenia.
•
Klin włożony w rzaz ścinający (90°) równo względem pachwiny
przełomu
•
Klin wczepia się bezpiecznie w drewno
Nieprawidłowo!
•
„Cięcie rozszerzające" wykonane niesymetrycznie (do góry lub do
dołu).
•
Klin nie jest wyrównany w rzazie ścinającym.
Skutek: Klin podnoszący i wrzeciono zostają obciążone poprzecznie.
Uszkodzenie wrzeciona, nakrętki napędowej i klina podnoszącego.
Nieprawidłowo!
•
Wyrosty korzeniowe nie wyrównane
•
Na klin działa nacisk od dołu przez wyrost korzeniowy. W związku
z tym klin jest wciskany w rzaz ścinający coraz bardziej
przekrzywiony.
Skutek: Uszkodzenie wrzeciona, nakrętki napędowej i klina
podnoszącego.
Nieprawidłowo!
•
Krawędź pilarska z powodu łańcucha piły mechanicznej w cięciu
rozszerzającym (możliwa na górze lub na dole).
•
Klin jest dociskany z powodu niedostatecznego wykształcenia
przez krawędź cięcia.
•
Obciążenie skośne klina podnoszącego.
Skutek: Uszkodzenie wrzeciona, nakrętki napędowej i klina
podnoszącego.
309001_00 | 03.2023
