5.6.4 Einfluss der Gebrauchs- und Grundfehlergrenze
Gebrauchsfehlergrenze
Die Gebrauchsfehlergrenze ist der Mess- bzw. Ausgabefehler der Analogbaugruppe im
gesamten, für die Baugruppe zugelassenen Temperaturbereich, bezogen auf den Nennbereich
der Baugruppe.
Grundfehlergrenze
Die Grundfehlergrenze ist die Gebrauchsfehlergrenze bei 25 °C, bezogen auf den Nennbereich
der Baugruppe.
Hinweis
Die prozentualen Angaben von Gebrauchs- und Grundfehlergrenze in den technischen Daten
der Baugruppen beziehen sich immer auf den größtmöglichen Ein- bzw. Ausgabewert im
Nennbereich der Baugruppe. Zum Beispiel beim Messbereich ± 10 V sind dies dann die 10 V.
Beispiel für die Bestimmung des Ausgabefehlers einer Baugruppe
Eine Analogausgabebaugruppe SM 432; AO 8 x 13 Bit wird zur Spannungsausgabe eingesetzt.
Es wird der Ausgabebereich "±10 V" verwendet. Die Baugruppe arbeitet bei einer
Umgebungstemperatur von 30 °C. Damit gilt die Gebrauchsfehlergrenze. Die technischen Daten
zur Baugruppe sagen aus:
• Gebrauchsfehlergrenze für Spannungsausgang: ±0,5 %
Es muss also mit einem Ausgabefehler von ±0,05 V (±0,5 % von 10 V) im gesamten
Nennbereich der Baugruppe gerechnet werden.
Das bedeutet, bei einer tatsächlichen Spannung von beispielsweise 1 V wird ein Wert im
Bereich von 0,95 V bis 1,05 V von der Baugruppe ausgegeben. Der relative Fehler beträgt in
diesem Fall ±5 %.

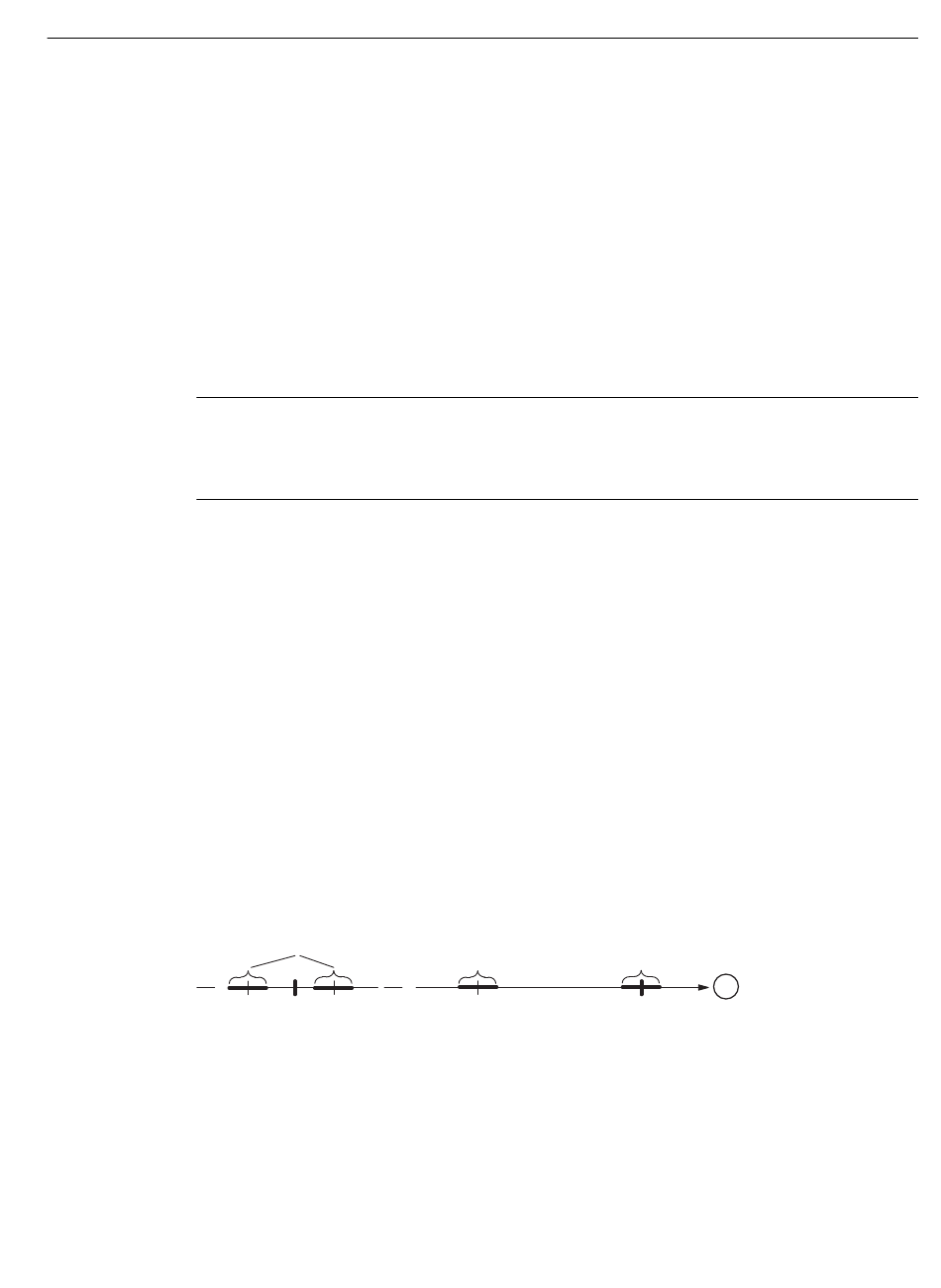

Das folgende Bild zeigt für das Beispiel, wie sich der relative Fehler verringert, je näher der
Ausgabewert dem Ende des Nennbereichs von 10 V kommt.
Bild 5-1
*
(1)
Automatisierungssystem S7-400 Baugruppendaten
Nachschlagewerk, 04/2023, A5E00850735-AL
±0,05 V
( ±5 %) = ^
-1 V 0 V 1 V
Beispiel für den relativen Fehler einer Analogausgabebaugruppe
Gebrauchsfehlergrenze
Ausgabewert
±0,05 V
( ±0,625 %) = ^ ( ±0,5 %*)
8 V
Analogbaugruppen
5.6 Verhalten der Analogbaugruppen
±0,05 V
= ^
1
10 V
